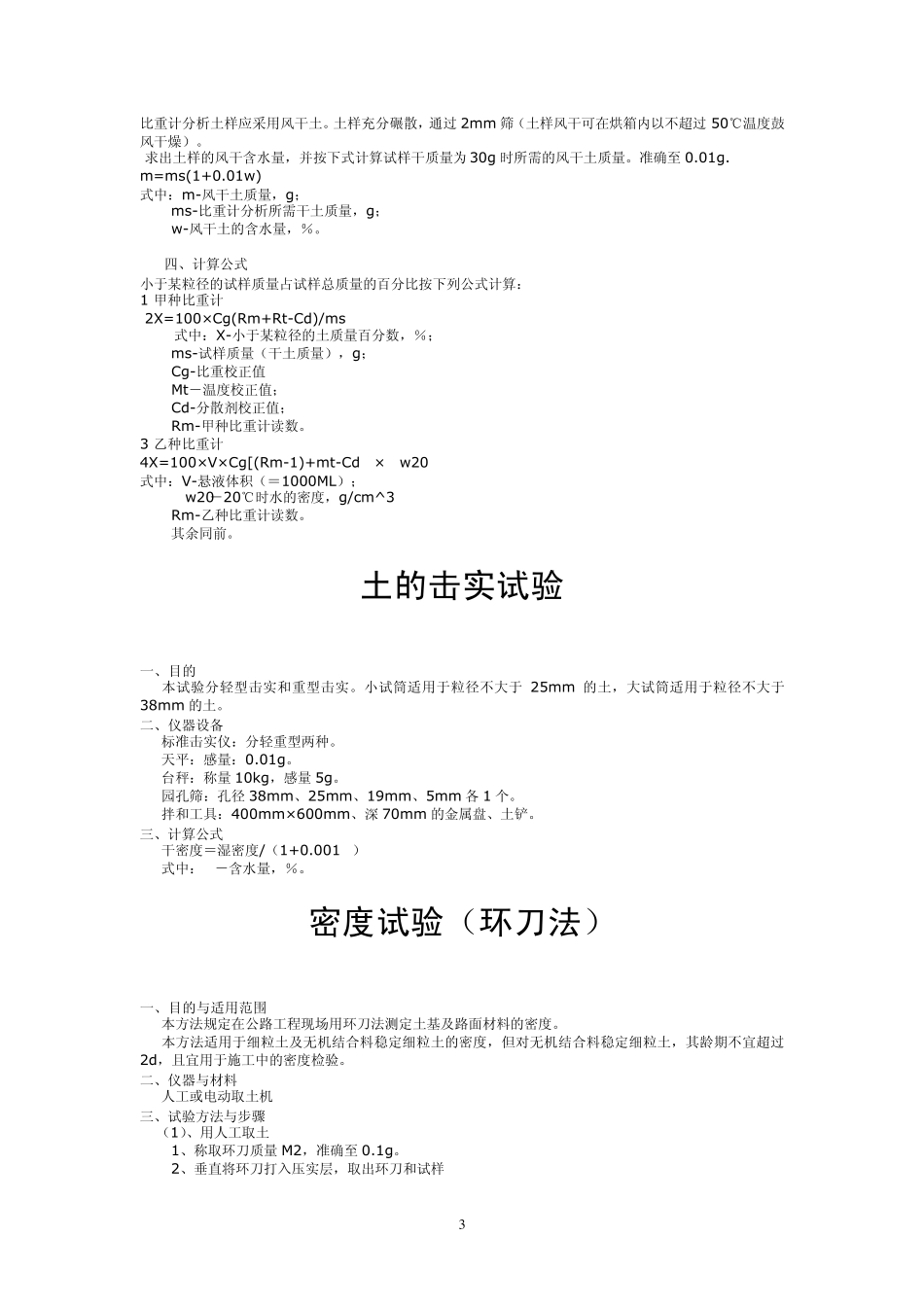

1 土的含水量试验（烘干法、酒精燃烧法） 土的含水量试验（烘干法、酒精燃烧法） 烘干法 一、定义 土的含水量是在105-110℃下烘至恒量时所失去的水分质量和达恒量后干土质量的比值，以百分数表示，本法是测定含水量的标准方法。 二、适用范围 粘质土、粉质土、砂类土和有机质土类。 三、主要仪器设备 烘箱：可采用电热烘箱或温度能保持 105-110℃的其他能源烘箱，也可用红外线烘箱 天平：感量0.01g。 称量盒（定期调整为恒质量） 四、计算公式 含水量＝（湿土质量－干土质量）/干土质量 ×100％ 注：计算至 0.1％。 五、允许差值 本试验须进行二次平行测定，取其平均算术平均值，允许平行差值应符合如下规定 含水量（％） 允许平行差值（％） 5 以下 0.3 40 以下 ≤1 40 以上 ≤2 酒精燃烧法 一、适用范围 本法适用于快速简易测定细粒土（含有机质的除外）的含水量。 二、主要仪器设备 称量盒（定期调整为恒质量）。 天平：感量0.01g。 酒精：纯度 95％。 三、其余同"烘干法" 土的颗粒分析试验（筛分法、比重计法） 筛分法 一、适用范围 适用于分析粒径大于 0.074mm 的土。 二、主要仪器设备 标准筛：粗筛（圆孔）：孔径为 60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔 2 径 为2mm、0.5mm、0.25mm、0.074mm。 天平：称量5000g，感量5g； 称量1000g，感量1g； 称量200g，感量0.2g。 三、试样 从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样： 小于2mm 颗粒的土100-300g。 最大粒径小于10mm 的土300-900g。 最大粒径小于20mm 的土1000-2000g。 最大粒径小于40mm 的土2000-4000g。 最大粒径大于40mm 的土4000g 以上。 四、计算公式 按下式计算小于某粒径颗粒质量百分数： X=(A/B)× 100 式中：X－小于某粒径颗粒的质量百分数，％； A－小于某粒径的颗粒质量，g； B－试样的总质量，g。 当小于2mm 的颗粒如用四分法缩分取样时，试样中小于某粒径的颗粒质量占总质量的百分数： X=(a/b)× p× 100 式中：a－通过2mm 筛的试样中小于某粒径的颗粒质量，g； b－通过2mm 筛的土样中所取试样的质量，g； p－粒径小于2mm 的颗粒质量百分数。 关于不均匀系数的计算： Cu=d60/d10 式中：Cu－不均匀系数； d60－限制粒径，即土中小于该粒径的颗粒质量为60％的粒径，mm； d10－有效粒径，即土中小于该粒径的颗粒质量为10％的粒径，mm； 比重计法 ...
