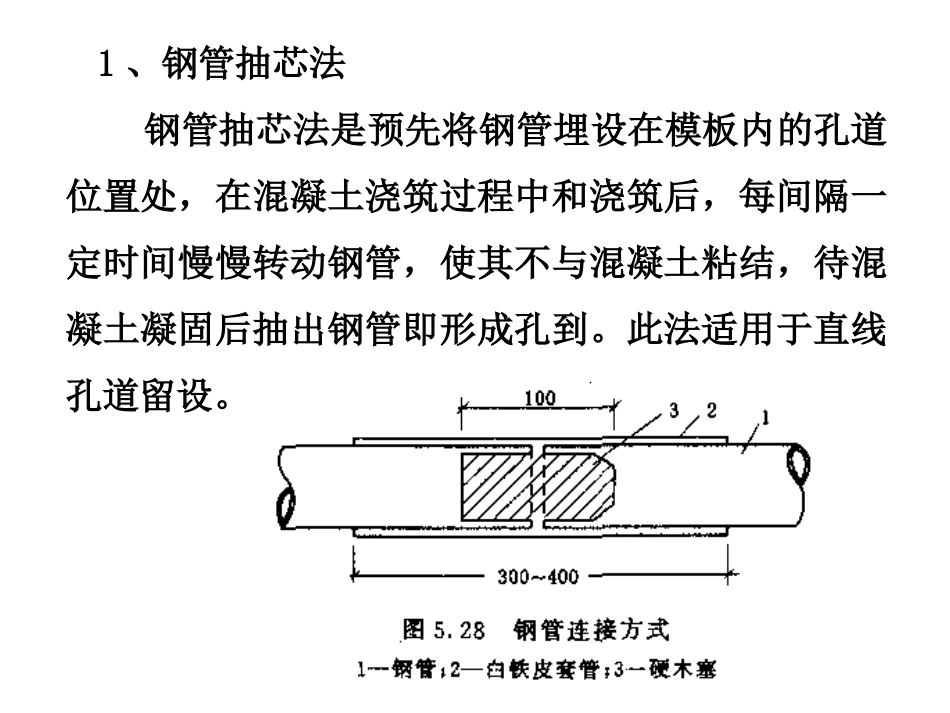

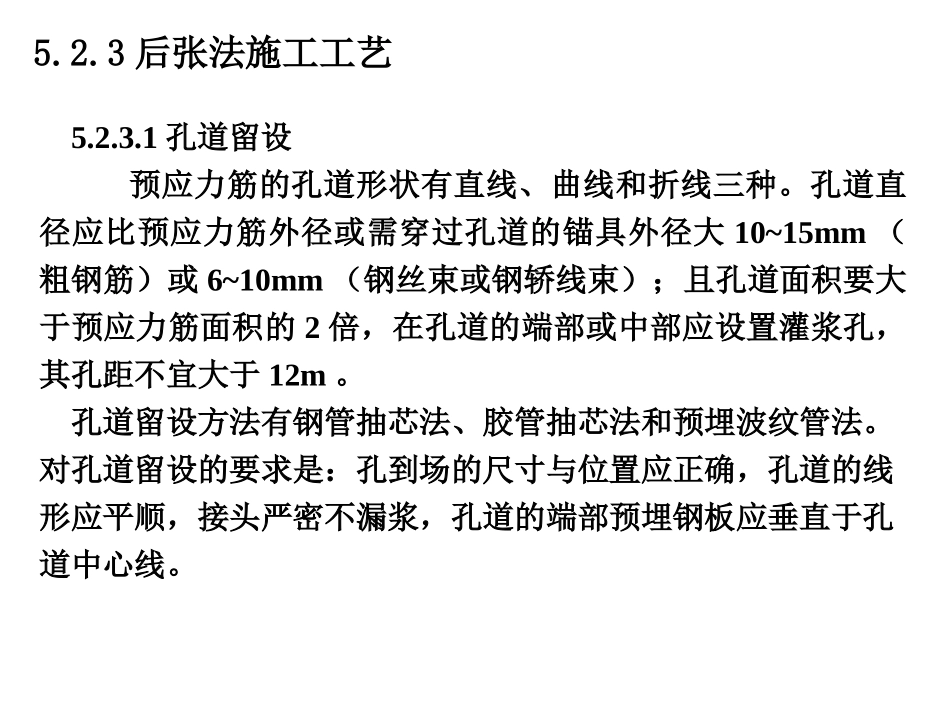

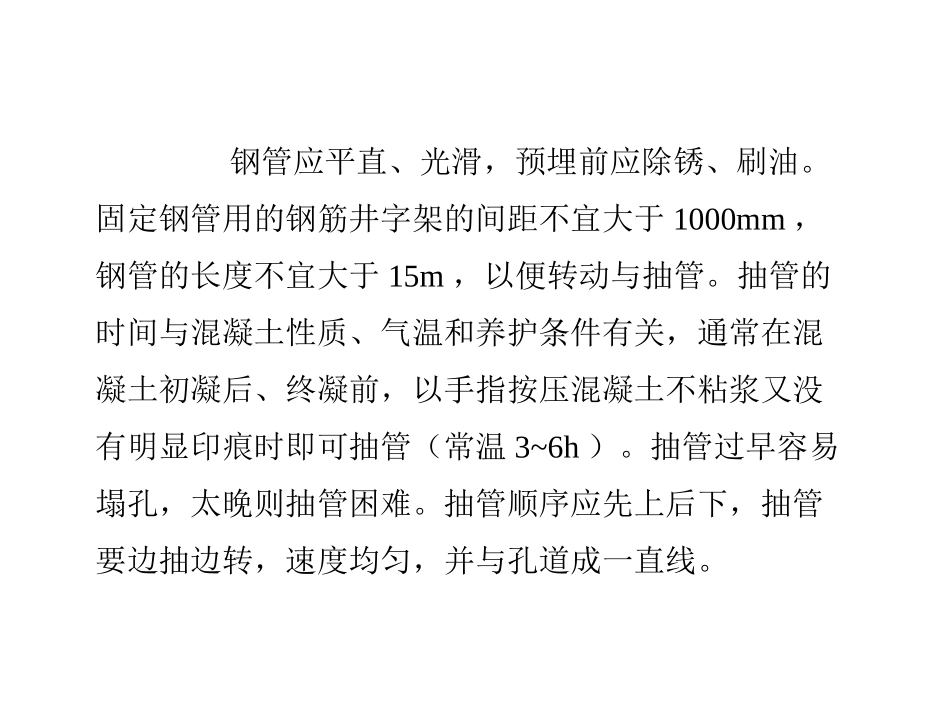

5.2.3后张法施工工艺5.2.3.1孔道留设预应力筋的孔道形状有直线、曲线和折线三种。孔道直径应比预应力筋外径或需穿过孔道的锚具外径大10~15mm（粗钢筋）或6~10mm（钢丝束或钢轿线束）；且孔道面积要大于预应力筋面积的2倍，在孔道的端部或中部应设置灌浆孔，其孔距不宜大于12m。孔道留设方法有钢管抽芯法、胶管抽芯法和预埋波纹管法。对孔道留设的要求是：孔到场的尺寸与位置应正确，孔道的线形应平顺，接头严密不漏浆，孔道的端部预埋钢板应垂直于孔道中心线。1、钢管抽芯法钢管抽芯法是预先将钢管埋设在模板内的孔道位置处，在混凝土浇筑过程中和浇筑后，每间隔一定时间慢慢转动钢管，使其不与混凝土粘结，待混凝土凝固后抽出钢管即形成孔到。此法适用于直线孔道留设。钢管应平直、光滑，预埋前应除锈、刷油。固定钢管用的钢筋井字架的间距不宜大于1000mm，钢管的长度不宜大于15m，以便转动与抽管。抽管的时间与混凝土性质、气温和养护条件有关，通常在混凝土初凝后、终凝前，以手指按压混凝土不粘浆又没有明显印痕时即可抽管（常温3~6h）。抽管过早容易塌孔，太晚则抽管困难。抽管顺序应先上后下，抽管要边抽边转，速度均匀，并与孔道成一直线。2、胶管抽芯法胶管抽芯法是采用5~7层帆布夹层的普通橡胶管，在管内充压力空气或压力水，使管内压力保持在0.8~1.0MPa，此时橡胶管直径增大约3mm，利用钢筋井字架固定在模板内的孔道位置处，井字架的间距不宜大于500mm，混凝土浇筑过程中不需要转动胶管，待混凝土浇筑完凝固后，将管内的空气或水放掉，胶管缩径与混凝土脱离，即可抽出胶管。适用于直线一般的折线或曲线孔道。3、预埋管法波纹管是由镀锌薄钢带（厚0.3mm）经压波后卷成，具有重量轻、刚度好、弯折方便、连接简单、摩阻系数小、与混凝土粘结好等优点，可用于各种形状的孔道，是现代后张法预应力筋孔道成型的理想材料。波纹管预埋在构件中，混凝土浇筑后不再拔出，预埋时用间距不大于600mm的钢筋井字架固定。要求波纹管在外荷载的作用下，有抵抗变形的能力，在混凝土浇筑过程中，水泥浆不得渗入管内。a）单波纹管b）双波纹管扁金属波纹管圆金属波纹管施工现场卷制金属波纹管钢带金属波纹管预应力筋孔道金属波纹管波纹管的连接是采用大一号同型波纹管。接头的长度一般为200~300mm，用塑料热塑管或密封带封口，如图4-36所示。灌浆孔与波纹管的连接做法是在波纹管上开洞，在其上覆盖海绵垫片与带嘴的塑料弧形压板，并用铁丝棒扎牢固，再用增强塑料短插在嘴上，并将其引出构件外面见图。波纹管的连接1-波纹管；2-接头管；3-密封胶带灌浆孔的留设1-波纹管；2-海绵垫片；3-塑料弧形压板；4-增强塑料管；5-铁丝5.2.3.2预应力筋张拉张拉预应力筋时，构件混凝土的强度应达到设计要求，当设计无要求时，则不低于混凝土标准强度值的75%。1、张拉控制应力和超张拉最大应力值确定最大张拉控制应力允许值碳素钢丝，刻痕钢丝，钢绞线0.75fptk热处理钢筋，冷拔低碳钢丝，0.7fptk冷拉钢筋0.9fpykfptk,——预应力筋极限抗拉强度标准值fpyk——屈服强度标准值pconjAPcon2、张拉程序张拉程序按下列程序之一进行：0→1.05σcon（持荷2分钟）→σcon或0→1.03σcon式中σcon为预应力钢筋的张拉控制应力。第一种程序，超张拉5%，并持荷2min，目的是加速钢筋松弛早期发展，减少应力松弛引起损失（减少50%）。第二种程序超张拉3%，是为弥补应力松弛引起损失。在交通部规范中对粗钢筋及钢绞线的张拉程序分别采用：0→(0.1σcon)→1.05σcon（持荷5分钟）→0.9σcon→σcon或0→1.05σcon（持荷5分钟）→0→σcon3、张拉方法张拉方法有一端张拉和两端张拉。对曲线预应力筋，应在两端进行张拉；对抽芯成孔的直线预应力筋、长度大于24m应采用两端张拉，长度不大于24m可采用一端张拉；对预埋波纹管的直线预应力筋，长度大于30m宜两端张拉，不可一端张拉；对竖向预应力结构，轧钢拉端宜分别设置在结构的两端；当采用两端同时张拉同一根预应力筋时，宜先在一端锚固，再在另一端补足张拉力后进行锚固。4、张拉顺序预应力张拉顺序应符合设计要求，当设计无要求时，应采用分批、分阶段对称张拉，防止构件...
