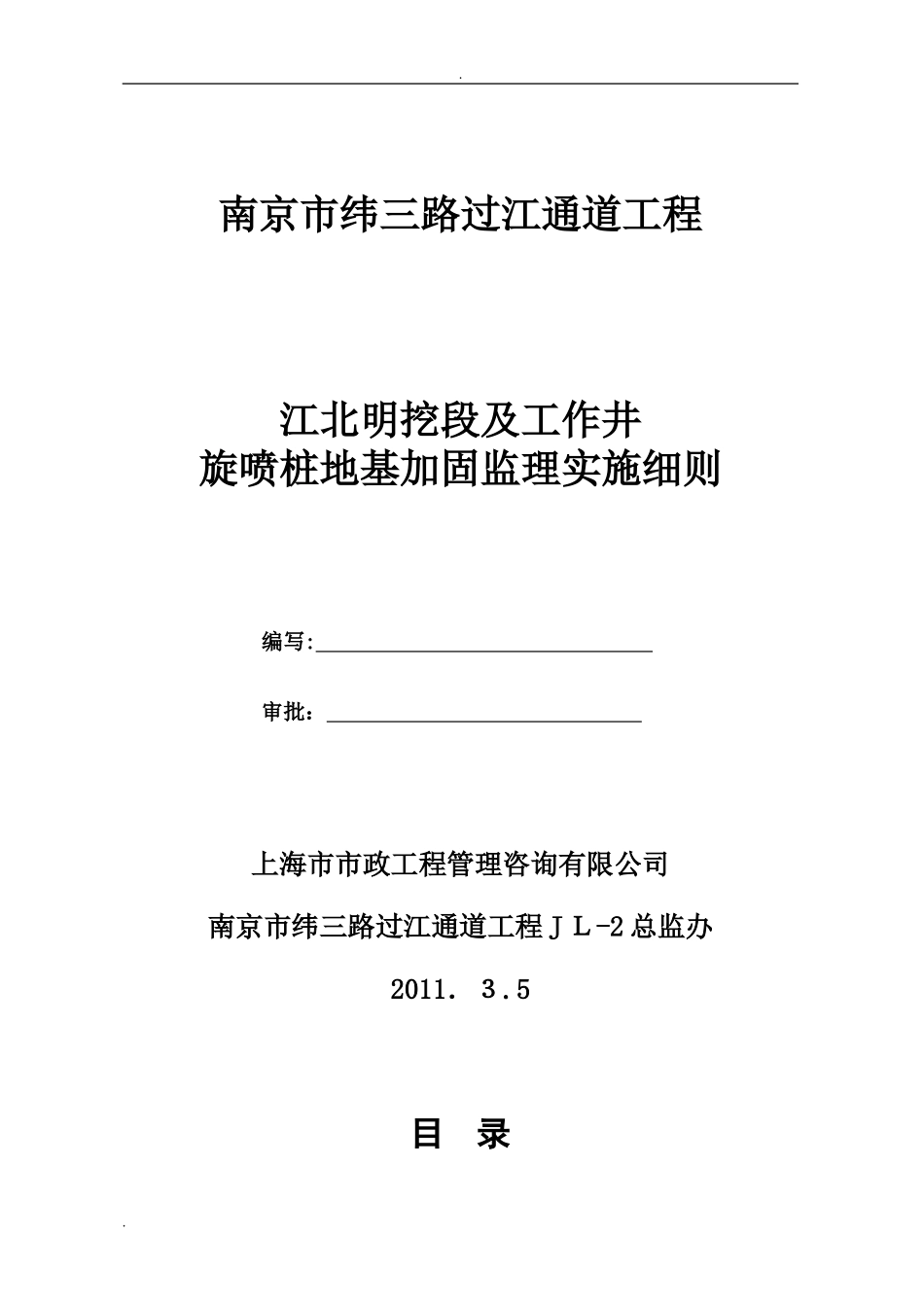

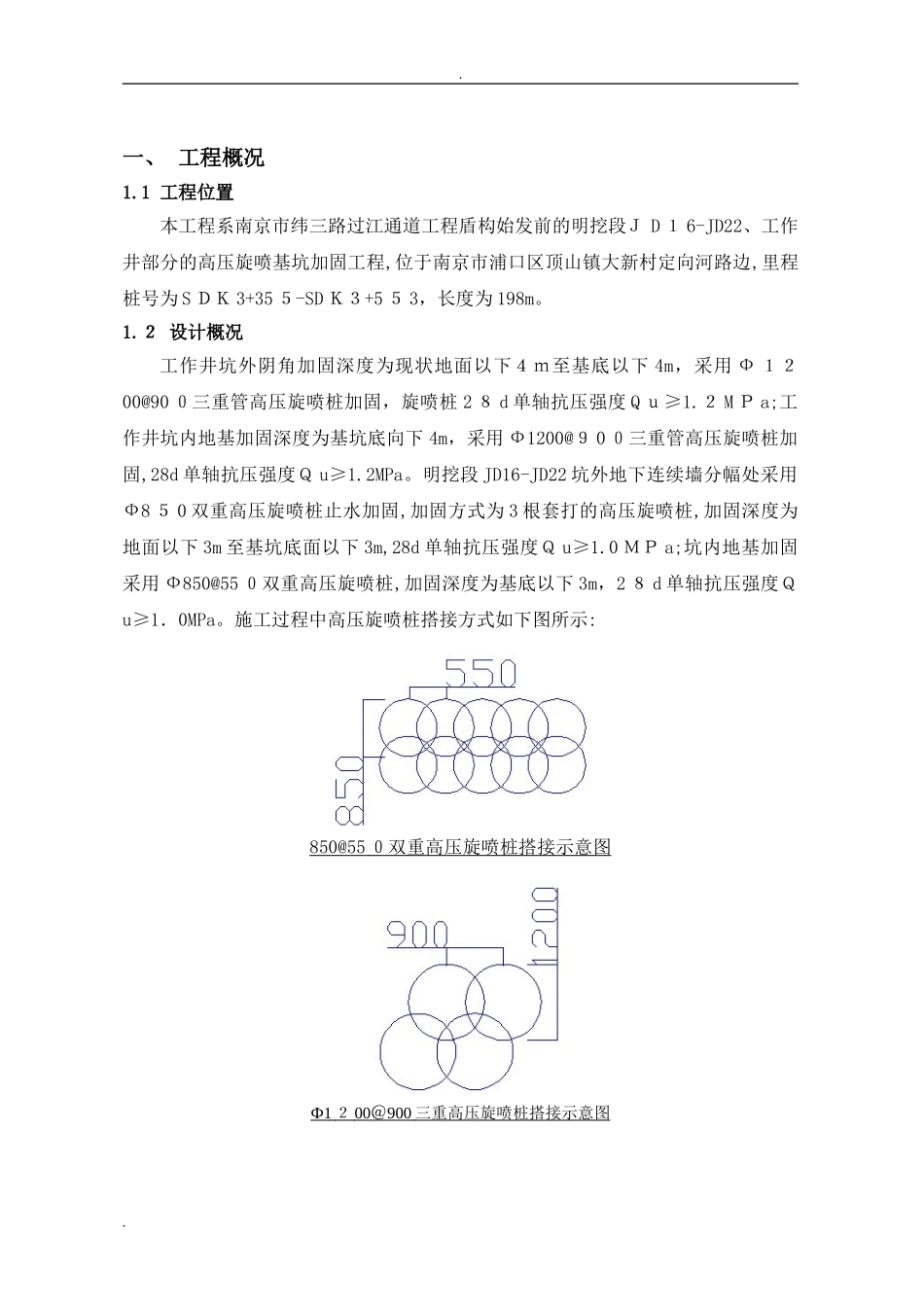

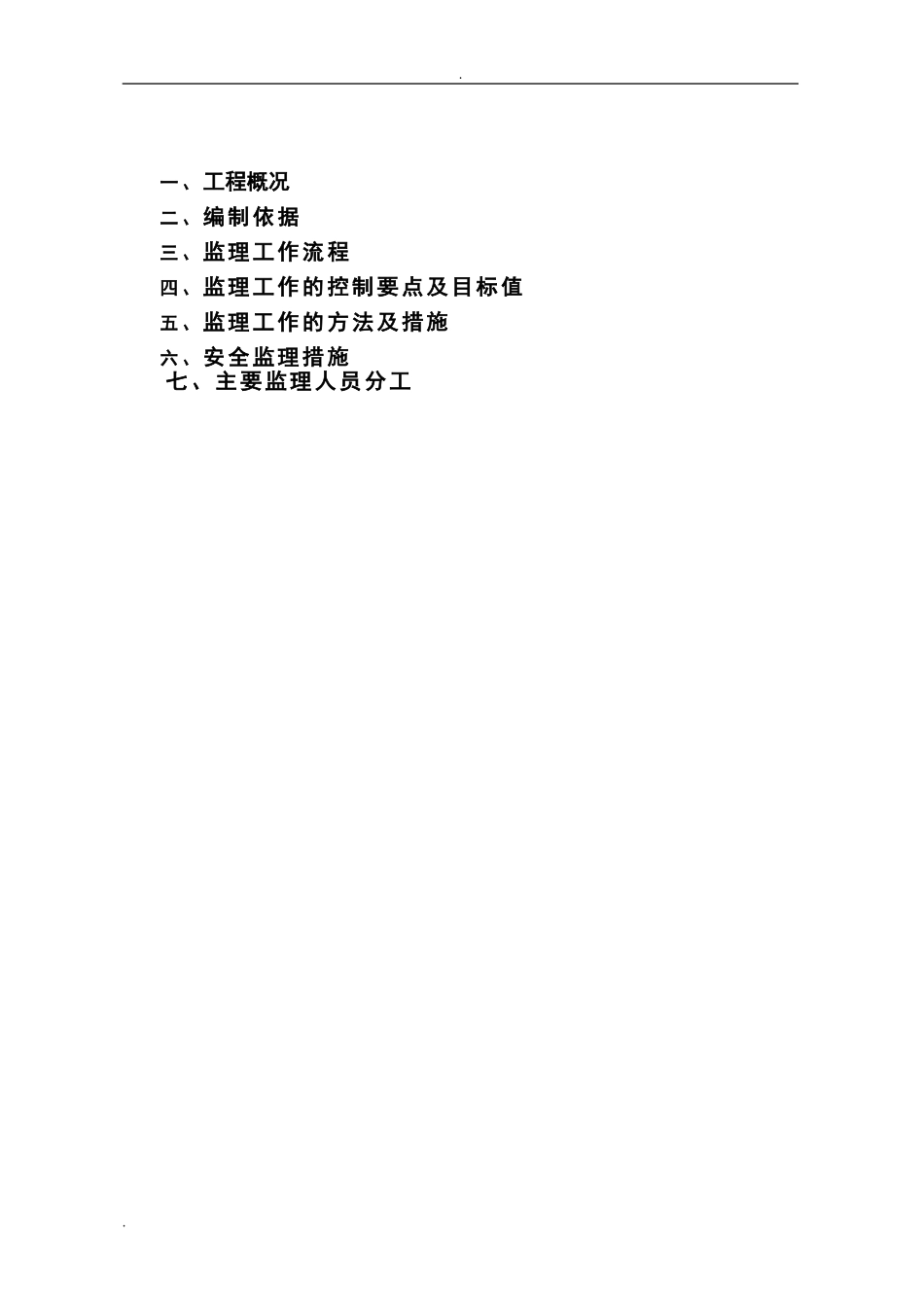

.南京市纬三路过江通道工程江北明挖段及工作井旋喷桩地基加固监理实施细则编写:审批：上海市市政工程管理咨询有限公司南京市纬三路过江通道工程JＬ-2总监办2011．３.5目录..一、工程概况二、编制依据三、监理工作流程四、监理工作的控制要点及目标值五、监理工作的方法及措施六、安全监理措施七、主要监理人员分工..一、工程概况1.1工程位置本工程系南京市纬三路过江通道工程盾构始发前的明挖段ＪD１6-JD22、工作井部分的高压旋喷基坑加固工程,位于南京市浦口区顶山镇大新村定向河路边,里程桩号为SＤＫ3+35５-SDＫ３+5５3，长度为198m。1.２设计概况工作井坑外阴角加固深度为现状地面以下４ｍ至基底以下4m，采用Ф１２00@90０三重管高压旋喷桩加固，旋喷桩2８d单轴抗压强度Qｕ≥1.２MＰa;工作井坑内地基加固深度为基坑底向下4m，采用Ф1200@９0０三重管高压旋喷桩加固,28d单轴抗压强度Ｑu≥1.2MPa。明挖段JD16-JD22坑外地下连续墙分幅处采用Ф8５0双重高压旋喷桩止水加固,加固方式为3根套打的高压旋喷桩,加固深度为地面以下3m至基坑底面以下3m,28d单轴抗压强度Ｑu≥1.0ＭＰa;坑内地基加固采用Ф850@55０双重高压旋喷桩,加固深度为基底以下3m，2８d单轴抗压强度Ｑu≥1．0MPa。施工过程中高压旋喷桩搭接方式如下图所示:850@55０双重高压旋喷桩搭接示意图Ф1２00＠900三重高压旋喷桩搭接示意图..1.３工程地质与水文地质条件１.3．1工程地质条件拟建北岸工作井及明挖段（S线工区）勘探揭露地层上部均为第四系松散沉积物，下部为白垩系基岩,场地土层层次较多，共分为6大层。除⑥-１、⑦层在场地范围分布不均匀,局部缺失外，其余各土层层位基本稳定,分布尚均匀，但各土层土质差异性较大。场地土层的分布和工程特性见下表:层号或土层名称状态土层分布工程特性②-1层粘土②－2淤泥质粉质粘土软塑状②－1分布于整个场区表层,②-2普遍分布，而且较大层厚8.8~20.3m平均14.22m具有中等压缩性，强度较低,工程性质较差③－１粉质粘土③-2粉砂③-１软塑~流塑③－２松散～稍密埋深4.4～１2.4m分布稳定,厚度较均匀，(层厚7.5～10.5m)。低中等压缩性，较低强度,工程性质较差。④-1粉砂④-２粉质粘土④-3粉砂④-1稍密～中密④-2软塑④－3中密~密实④-1、④-３普遍分布于整个场区，分布较稳定平均厚度1３.3局部夹粉质粘土薄层。④-２局部地段缺失，平均厚度4.89m④－1具有中等偏低压缩性，较低强度,工程性质较差④-2具有中等压缩性，较低强度,工程性质较差④-３低压缩性，低强度，工程性质一般。⑤-2砾沙⑤－3圆砾密实分布不稳定大多有缺失，平均厚度为１2．38m具有低压缩性，高强度,工程性质好。⑥-1圆砾密实仅SZK3孔有揭露,揭露厚度为3.４m具有低压缩性，高强度，工程性质好。⑦泥岩及软岩该层仅ＳZＫ１4孔有揭露，揭露厚度为3.３3岩质及软，遇水易软化崩解工程性质极差１.3．２水文地质情况地下水类型按其埋藏特征分为:松散岩类孔隙潜水、松散岩类孔隙承压水、碎屑岩类孔隙-裂隙水。松散岩类孔隙潜水含水层主要由②、③层粘土、淤泥质粉质粘土及粉质粘土夹粉砂组成。水位受季节及气候影响明显,还受到附近鱼塘、江河的水位影响，主要受到大气降水和农田灌溉水的入渗补给,径流缓慢,以蒸发、侧向径流和人工开采为主要排泄方式含水较丰富。据本次水文地质试验,渗透系数0.45m/d勘探期间场地地下水位埋深一般在０.2０～１．00m之间。松散岩类孔隙承压水场地内均有分布,含水介质主要为细粉砂、含砾粗砂卵砾石该层厚度大,孔隙性好，透水性好,其径流强度大，主要沿长江排泄基点径流排泄,承压水与长江水互为补排关系。碎屑岩类孔隙－裂隙水含水岩组为白垩系裂隙孔隙——裂隙含水岩组。分布于..场地第四系松散层下面。含水层的主要岩性为⑦层泥岩，其裂缝闭合,岩性较软，塑性强,其透水性及富水性差。场地地表水、潜水、微承压水对混凝土及混凝土中的钢结构有微腐蚀性。１.4主要工程数量南京市纬三路过江通道江北明挖段及工作井(S线工区)高压旋喷桩加固主要工程量详见主要工程数量表１.3.１:表1.3.1基坑加固主要工程数量表工程部位桩数（根)加固深度（ｍ)备注工作井１4204米Ф１200@９0０三重管高压旋喷桩工作井...
