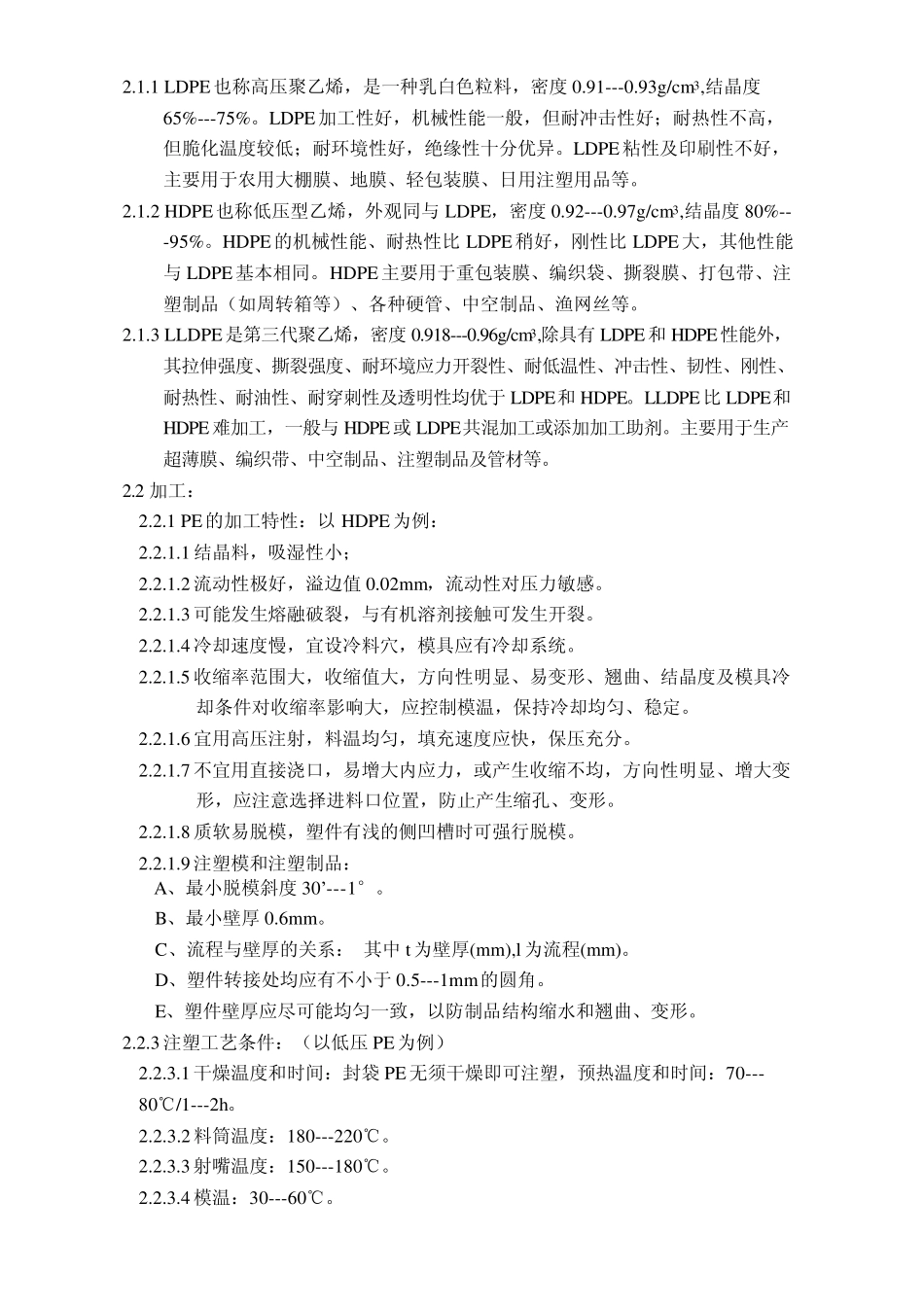

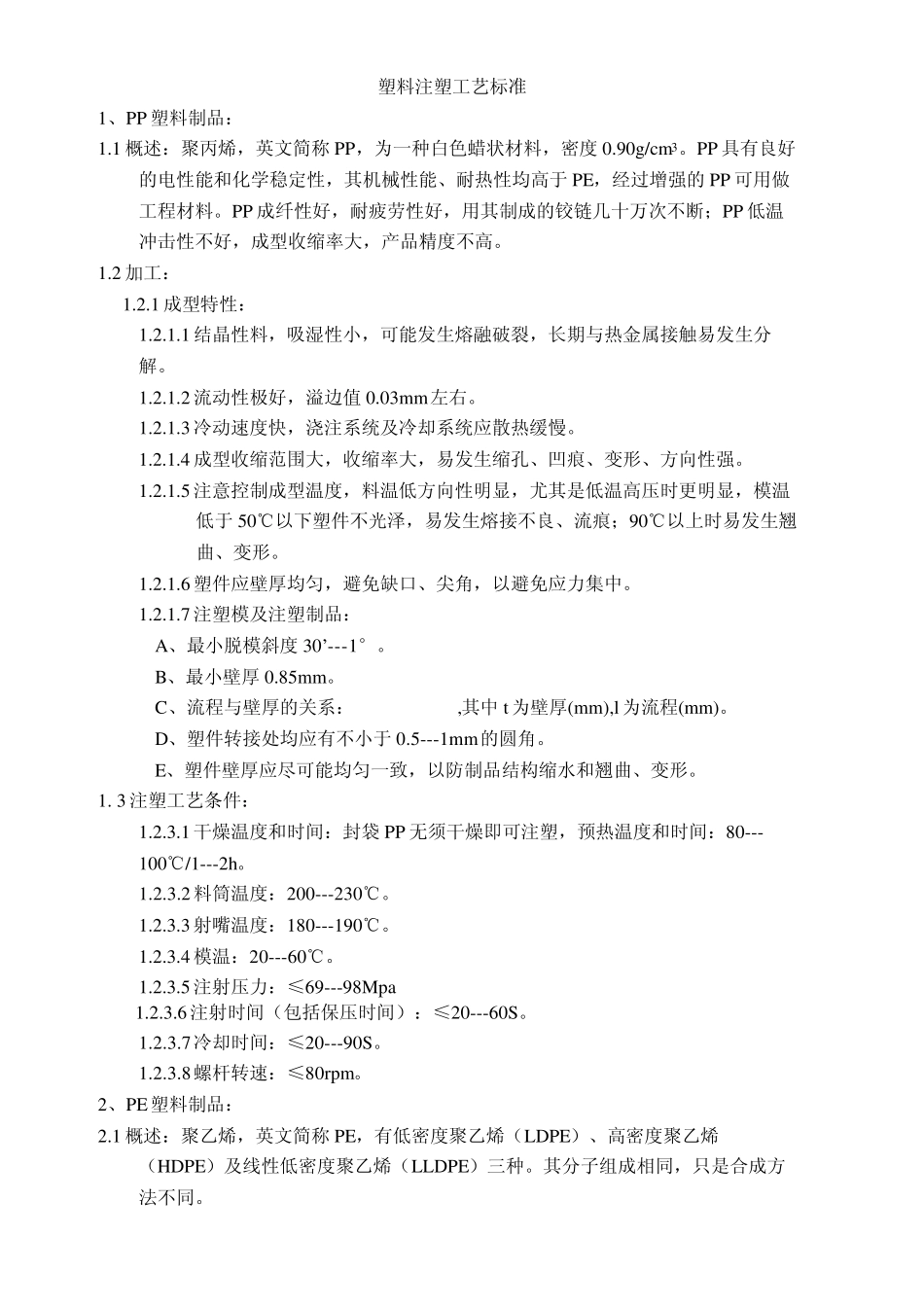

塑料注塑工艺标准 1、PP 塑料制品： 1.1 概述：聚丙烯，英文简称 PP，为一种白色蜡状材料，密度 0.90g/cm3。PP 具有良好的电性能和化学稳定性，其机械性能、耐热性均高于 PE，经过增强的 PP 可用做工程材料。PP 成纤性好，耐疲劳性好，用其制成的铰链几十万次不断；PP 低温冲击性不好，成型收缩率大，产品精度不高。 1.2 加工： 1.2.1 成型特性： 1.2.1.1 结晶性料，吸湿性小，可能发生熔融破裂，长期与热金属接触易发生分解。 1.2.1.2 流动性极好，溢边值 0.03mm左右。 1.2.1.3 冷动速度快，浇注系统及冷却系统应散热缓慢。 1.2.1.4 成型收缩范围大，收缩率大，易发生缩孔、凹痕、变形、方向性强。 1.2.1.5 注意控制成型温度，料温低方向性明显，尤其是低温高压时更明显，模温低于 50℃以下塑件不光泽，易发生熔接不良、流痕；90℃以上时易发生翘曲、变形。 1.2.1.6 塑件应壁厚均匀，避免缺口、尖角，以避免应力集中。 1.2.1.7 注塑模及注塑制品： A、最小脱模斜度 30’---1°。 B、最小壁厚0.85mm。 C、流程与壁厚的关系： ,其中t为壁厚(mm),l 为流程(mm)。 D、塑件转接处均应有不小于 0.5---1mm的圆角。 E、塑件壁厚应尽可能均匀一致，以防制品结构缩水和翘曲、变形。 1. 3 注塑工艺条件： 1.2.3.1 干燥温度和时间：封袋 PP 无须干燥即可注塑，预热温度和时间：80---100℃/1---2h。 1.2.3.2 料筒温度：200---230℃。 1.2.3.3 射嘴温度：180---190℃。 1.2.3.4 模温：20---60℃。 1.2.3.5 注射压力：≤69---98Mpa 1.2.3.6 注射时间（包括保压时间）：≤20---60S。 1.2.3.7冷却时间：≤20---90S。 1.2.3.8螺杆转速：≤80rpm。 2、PE塑料制品： 2.1 概述：聚乙烯，英文简称 PE，有低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）及线性低密度聚乙烯（LLDPE）三种。其分子组成相同，只是合成方法不同。 2.1.1 LDPE也称高压聚乙烯，是一种乳白色粒料，密度 0.91---0.93g/cm3,结晶度65%---75%。LDPE加工性好，机械性能一般，但耐冲击性好；耐热性不高，但脆化温度较低；耐环境性好，绝缘性十分优异。LDPE粘性及印刷性不好，主要用于农用大棚膜、地膜、轻包装膜、日用注塑用品等。 2.1.2 HDPE也称低压型乙烯，外观同与 LDPE，密度 0.92---0.97g/cm3,结晶度 80%---95%。HDPE的机械性能、耐热性比 LDPE稍好，刚性比 LDPE大，其他性能与 LDPE基本相同。HDPE主要用于重包装膜、编...
