塑料配方设计的基本原则VIP免费

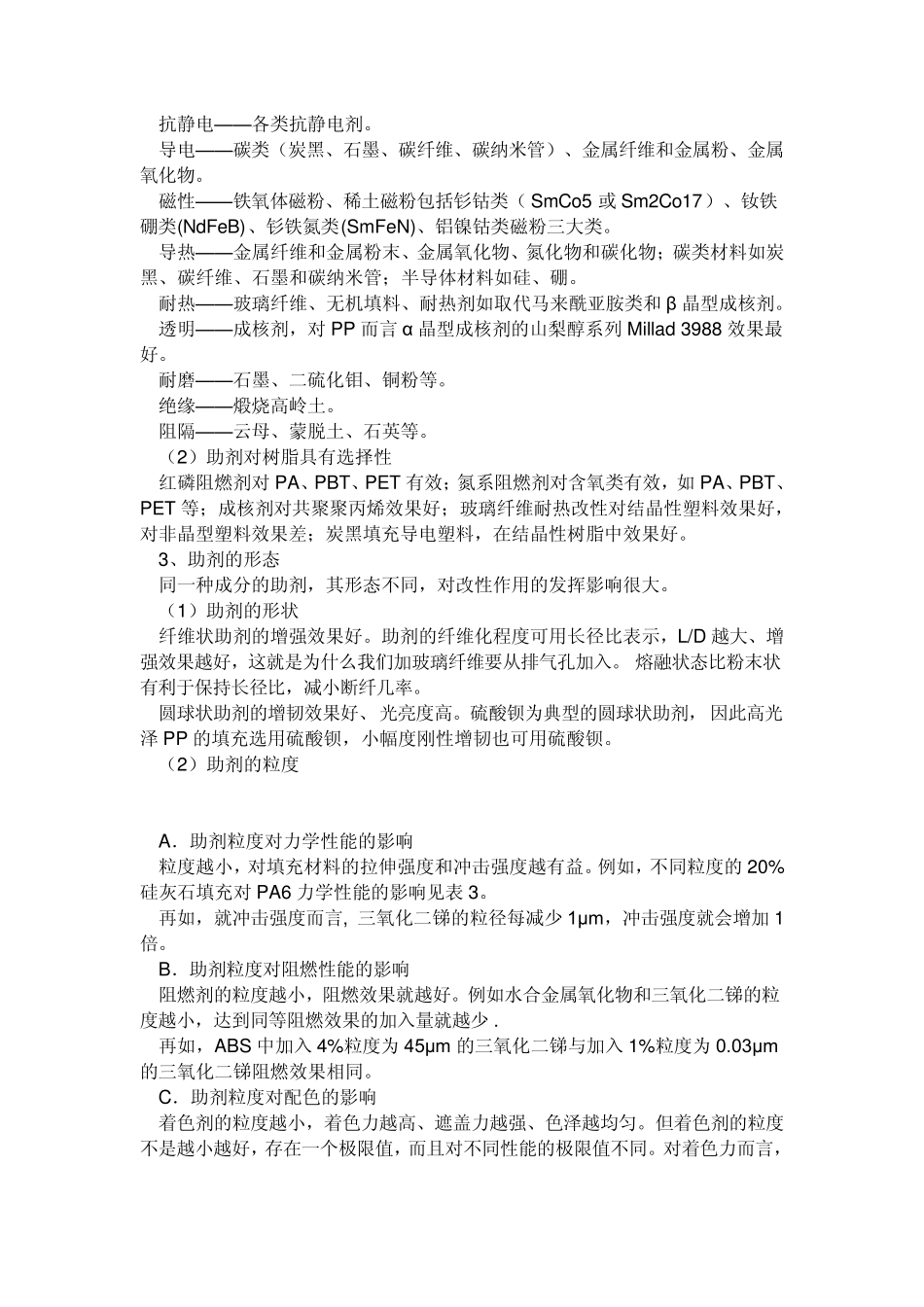

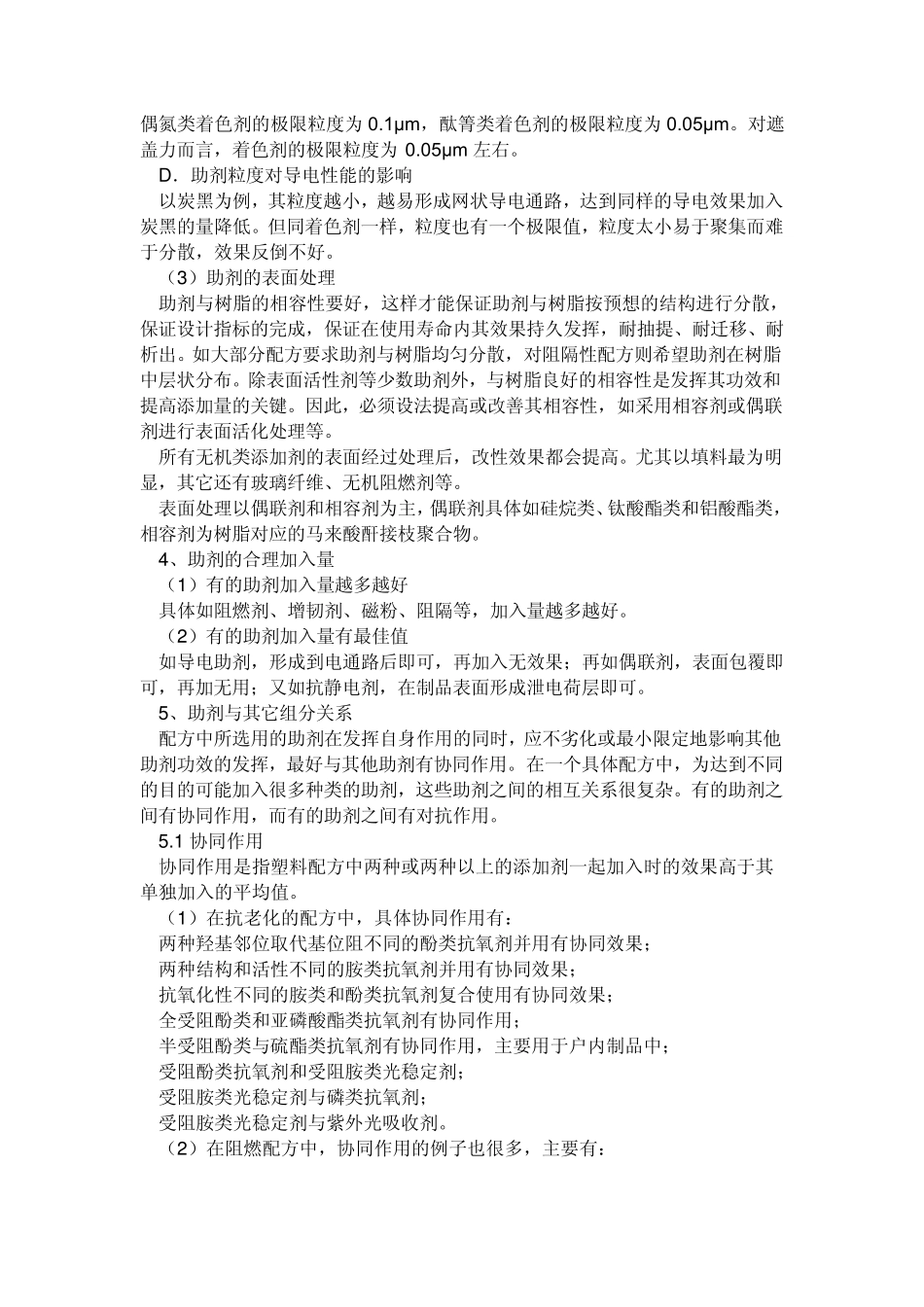

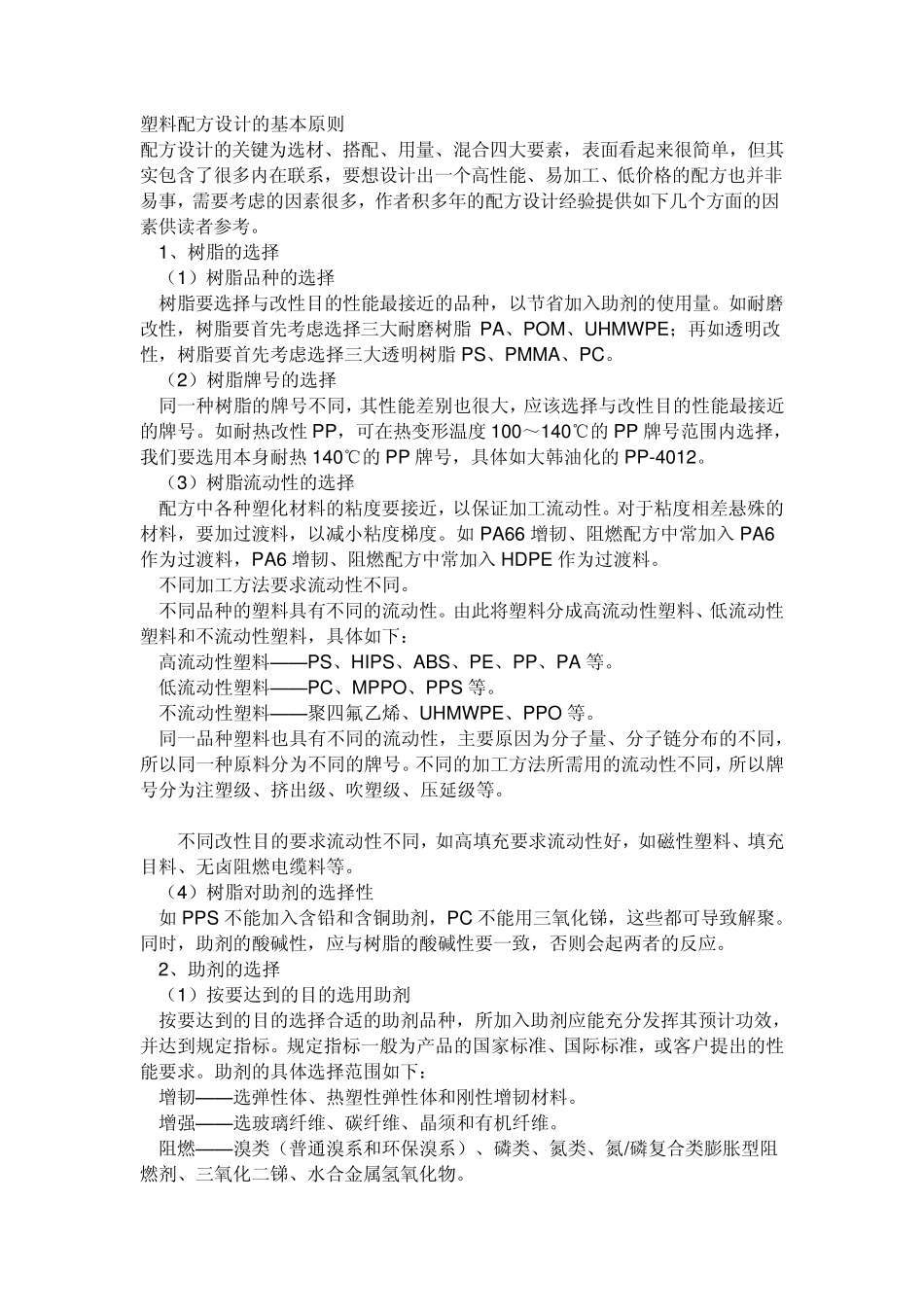

塑料配方设计的基本原则 配方设计的关键为选材、搭配、用量、混合四大要素，表面看起来很简单，但其实包含了很多内在联系，要想设计出一个高性能、易加工、低价格的配方也并非易事，需要考虑的因素很多，作者积多年的配方设计经验提供如下几个方面的因素供读者参考。 1、树脂的选择 （1）树脂品种的选择 树脂要选择与改性目的性能最接近的品种，以节省加入助剂的使用量。如耐磨改性，树脂要首先考虑选择三大耐磨树脂PA、POM、UHMW PE；再如透明改性，树脂要首先考虑选择三大透明树脂PS、PMMA、PC。 （2）树脂牌号的选择 同一种树脂的牌号不同，其性能差别也很大，应该选择与改性目的性能最接近的牌号。如耐热改性PP，可在热变形温度100～140℃的PP 牌号范围内选择，我们要选用本身耐热140℃的PP 牌号，具体如大韩油化的PP-4012。 （3）树脂流动性的选择 配方中各种塑化材料的粘度要接近，以保证加工流动性。对于粘度相差悬殊的材料，要加过渡料，以减小粘度梯度。如PA66 增韧、阻燃配方中常加入PA6作为过渡料，PA6 增韧、阻燃配方中常加入HDPE 作为过渡料。 不同加工方法要求流动性不同。 不同品种的塑料具有不同的流动性。由此将塑料分成高流动性塑料、低流动性塑料和不流动性塑料，具体如下： 高流动性塑料——PS、HIPS、ABS、PE、PP、PA 等。 低流动性塑料——PC、MPPO、PPS 等。 不流动性塑料——聚四氟乙烯、UHMW PE、PPO 等。 同一品种塑料也具有不同的流动性，主要原因为分子量、分子链分布的不同，所以同一种原料分为不同的牌号。不同的加工方法所需用的流动性不同，所以牌号分为注塑级、挤出级、吹塑级、压延级等。 不同改性目的要求流动性不同，如高填充要求流动性好，如磁性塑料、填充目料、无卤阻燃电缆料等。 （4）树脂对助剂的选择性 如PPS 不能加入含铅和含铜助剂，PC 不能用三氧化锑，这些都可导致解聚。同时，助剂的酸碱性，应与树脂的酸碱性要一致，否则会起两者的反应。 2、助剂的选择 （1）按要达到的目的选用助剂 按要达到的目的选择合适的助剂品种，所加入助剂应能充分发挥其预计功效，并达到规定指标。规定指标一般为产品的国家标准、国际标准，或客户提出的性能要求。助剂的具体选择范围如下： 增韧——选弹性体、热塑性弹性体和刚性增韧材料。 增强——选玻璃纤维、碳纤维、晶须和有机纤维。 阻燃——溴类（普通溴系和环保溴系）、磷类、氮类、氮/磷复合类膨胀型阻燃剂、三氧化二锑、...
