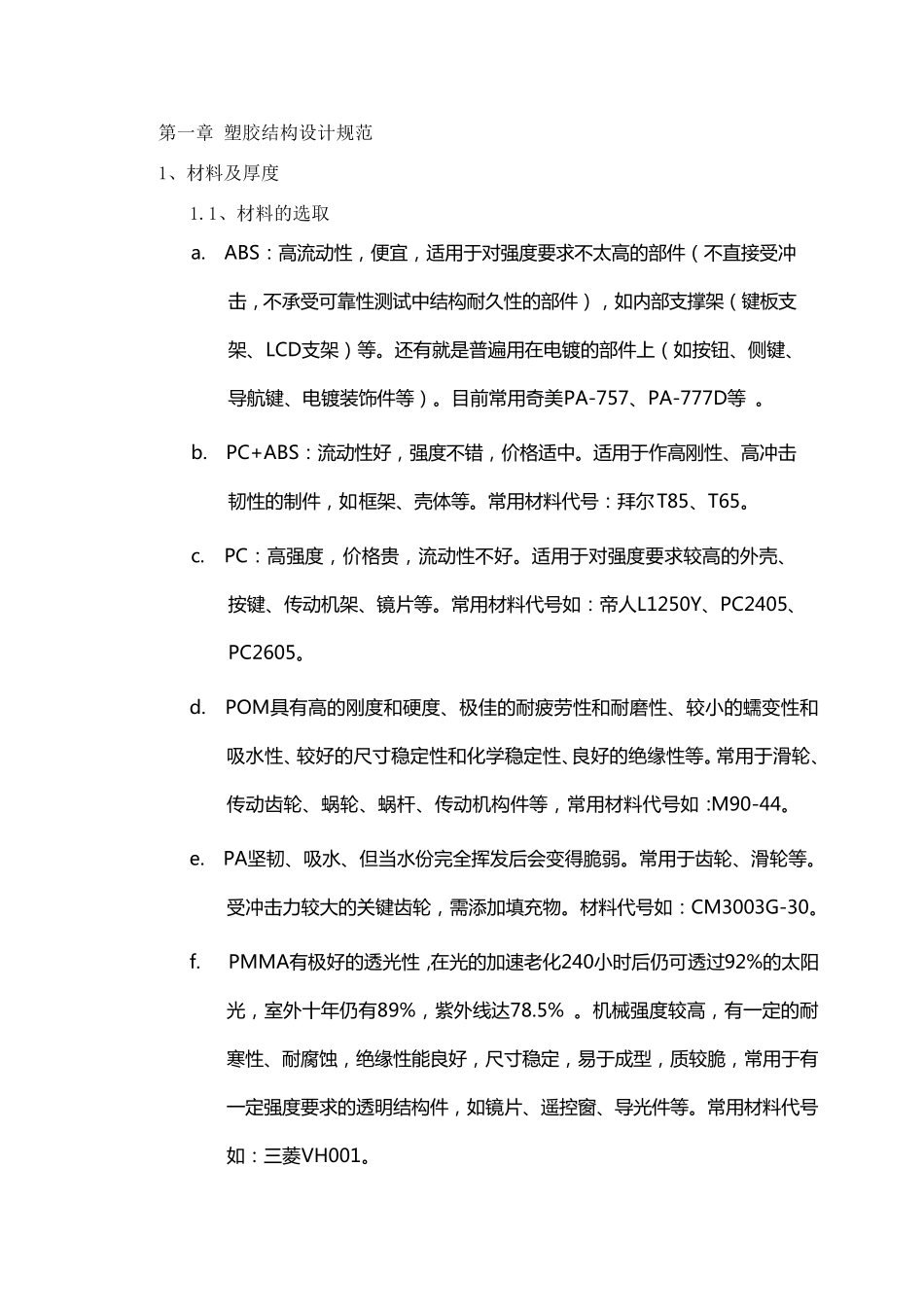

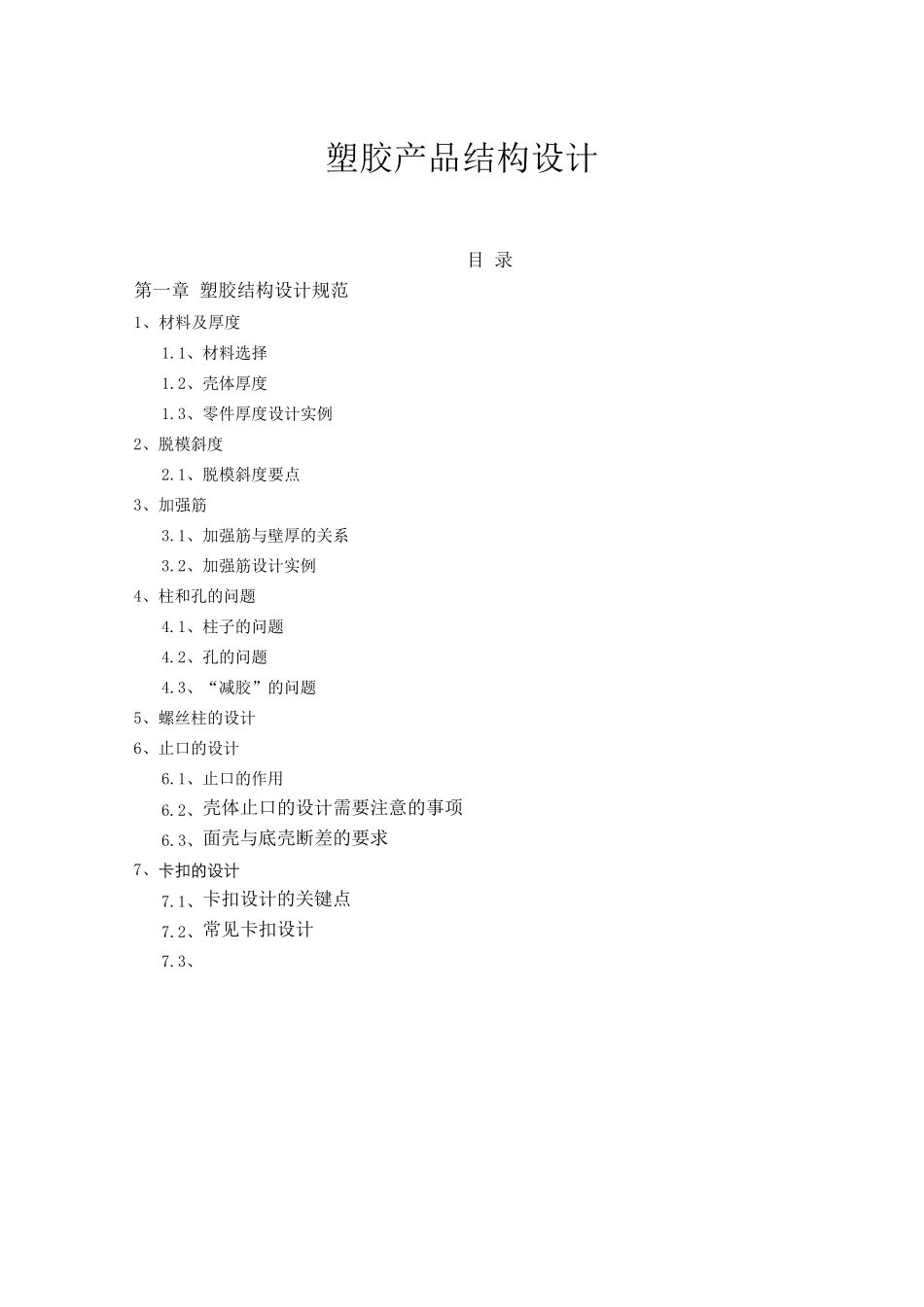

塑胶产品结构设计 目 录 第一章 塑胶结构设计规范 1、材料及厚度 1.1、材料选择 1.2、壳体厚度 1.3、零件厚度设计实例 2、脱模斜度 2.1、脱模斜度要点 3、加强筋 3.1、加强筋与壁厚的关系 3.2、加强筋设计实例 4、柱和孔的问题 4.1、柱子的问题 4.2、孔的问题 4.3、“减胶”的问题 5、螺丝柱的设计 6、止口的设计 6.1、止口的作用 6.2、壳体止口的设计需要注意的事项 6.3、面壳与底壳断差的要求 7、卡扣的设计 7.1、卡扣设计的关键点 7.2、常见卡扣设计 7.3、 第一章 塑胶结构设计规范 1、材料及厚度 1.1、材料的选取 a. ABS： 高 流 动 性 ， 便 宜 ， 适 用 于 对 强 度 要 求 不 太 高 的 部 件 （ 不 直 接 受 冲击 ， 不 承 受 可 靠 性 测 试 中 结 构 耐 久 性 的 部 件 ） ， 如 内 部 支 撑 架 （ 键 板 支架 、LCD支 架 ） 等。还有就是普遍用 在电镀的 部 件 上（ 如 按钮、侧键 、导航键 、电镀装饰件 等） 。目前常用 奇美PA-757、PA-777D等 。 b. PC+ABS： 流 动 性 好， 强 度 不 错， 价格适 中 。适 用 于 作高 刚性 、高 冲 击韧性 的 制件 ， 如 框架 、壳体等。常用 材料代号： 拜尔T85、T65。 c. PC： 高 强 度 ， 价格贵， 流 动 性 不 好。适 用 于 对 强 度 要 求 较高 的 外壳、按键 、传动 机架 、镜片等。常用 材料代号如 ： 帝人L1250Y、PC2405、PC2605。 d. POM具有高 的 刚度 和硬度 、极佳的 耐 疲劳性 和耐 磨性 、较小的 蠕变性 和吸水性 、较好的 尺寸稳定性 和化学稳定性 、良好的 绝缘性 等。常用 于 滑轮、传动 齿轮、蜗轮、蜗杆、传动 机构 件 等， 常用 材料代号如 ：M90-44。 e. PA坚韧、吸水、但当水份完全 挥 发 后 会 变得 脆 弱 。常用 于 齿轮、滑轮等。受 冲 击 力 较大 的 关 键 齿轮， 需 添 加 填 充 物 。材料代号如 ： CM3003G-30。 f. PMMA有极好的 透 光 性 ，在光 的 加 速 老 化240小时 后 仍 可 透 过 92%的 太 阳光 ， 室 外十 年 仍 有89%， 紫 外线 达 78.5% 。机械 强 度 较高 ， 有一 定的 耐寒 性 、耐 腐 蚀 ， 绝缘性 能 良好， 尺寸稳定， 易 于 成 型 ， 质 较脆 ， 常用 于 有一...
