塑胶产品部件设计准则之加强筋 ( Ribs ) 2008-10-29 加强筋 ( Ribs ) 基本设计守则 加强筋在塑胶部件上是不可或缺的功能部份
加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难於成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用
加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性
要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上

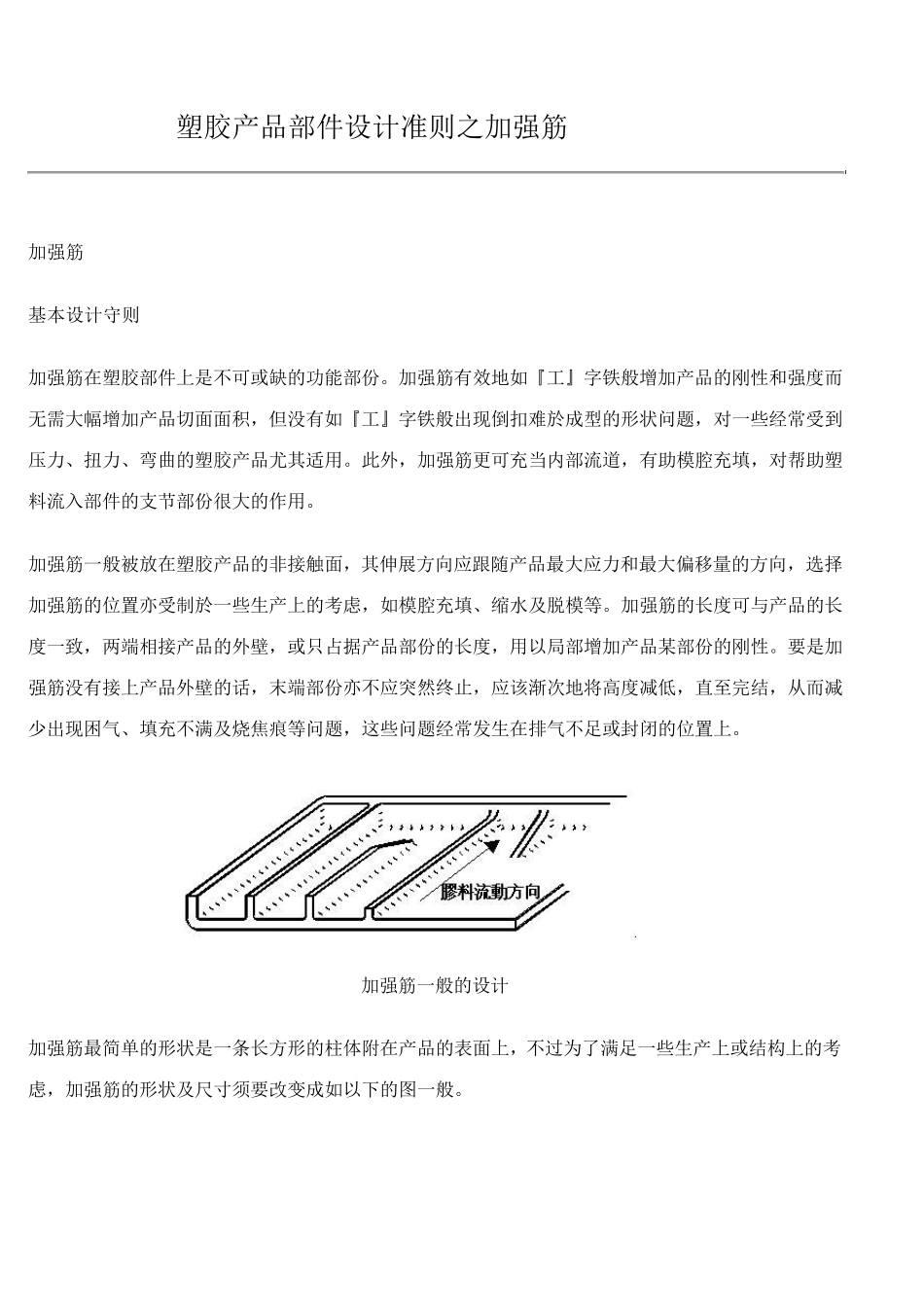

加强筋一般的设计 加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般

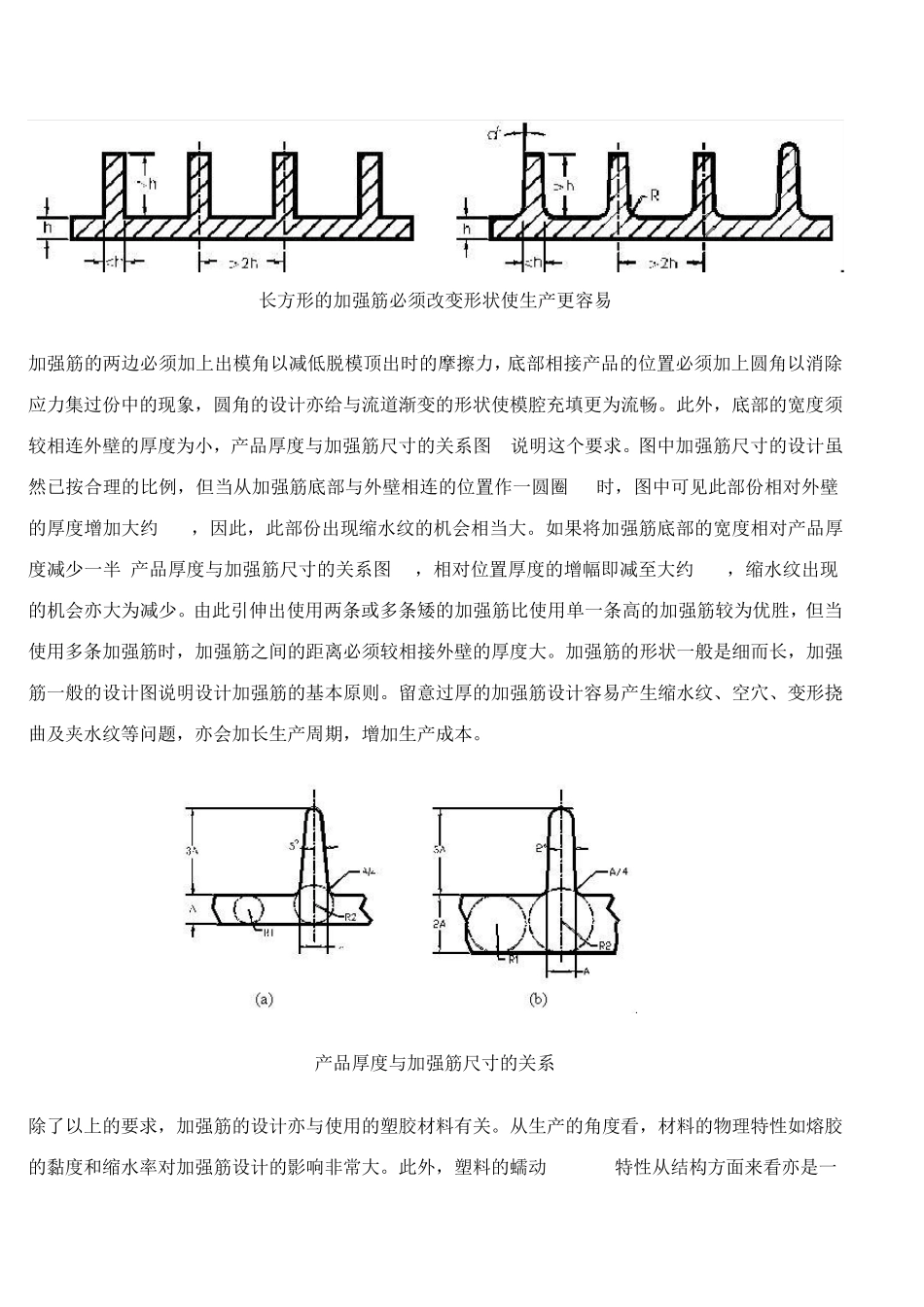

长方形的加强筋必须改变形状使生产更容易 加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅
此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图 a说明这个要求
图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈 R1时，图中可见此部份相对外壁的厚度增加大约 50%，因此，此部份出现缩水纹的机会相当大
如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图 b)，相对位置厚度的增幅即减至大约 20%，缩水纹出现的机会亦大为减少
