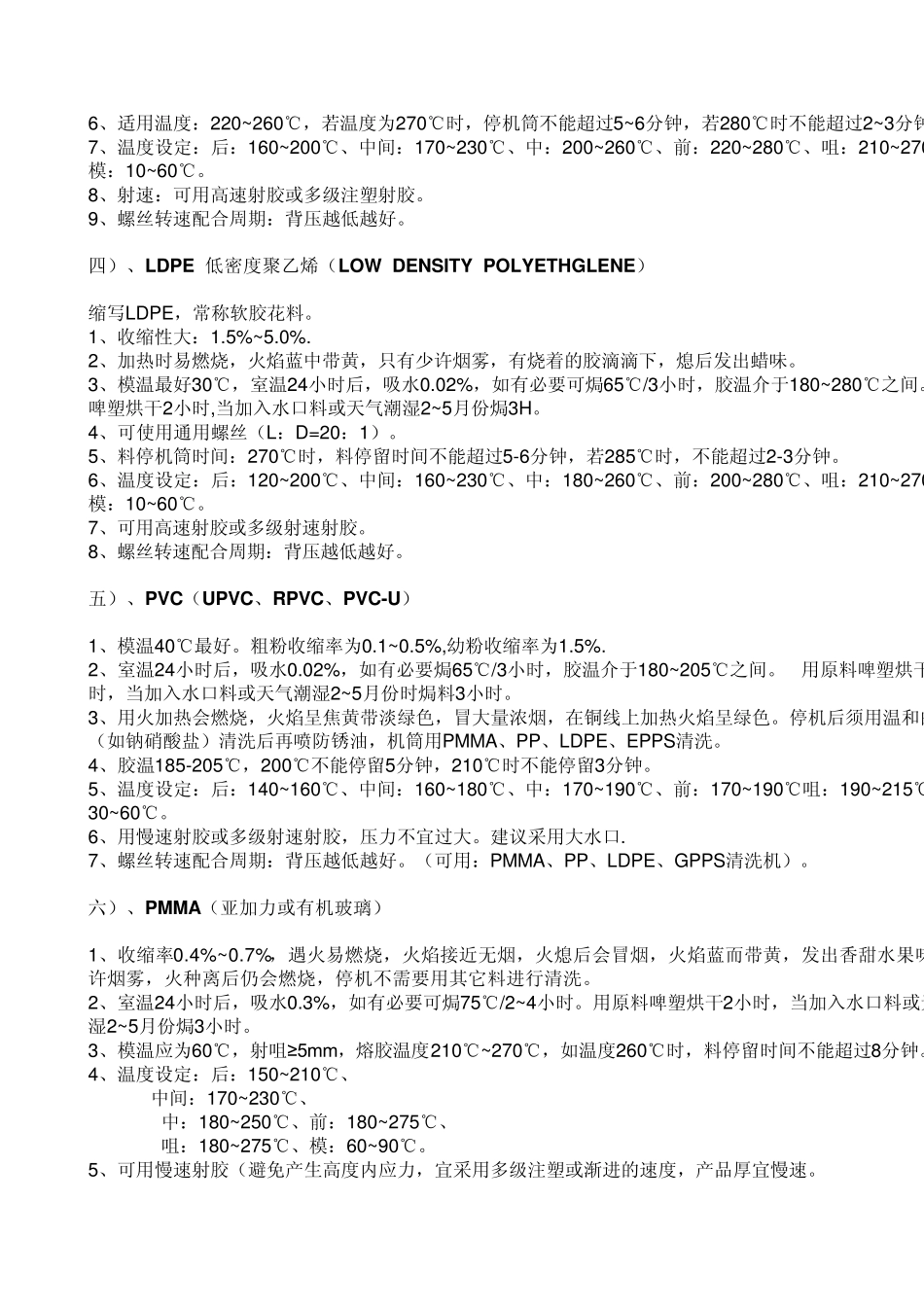

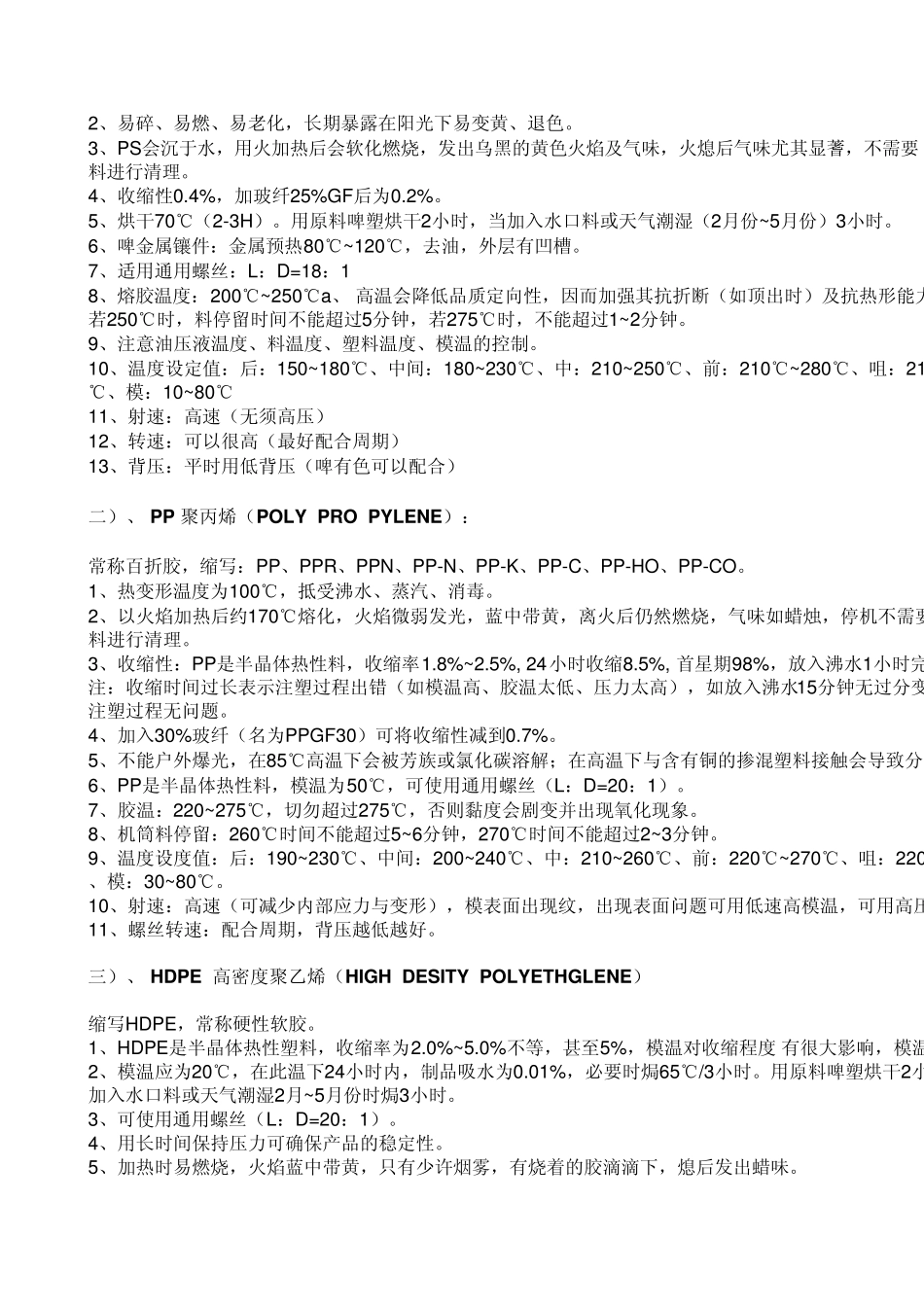

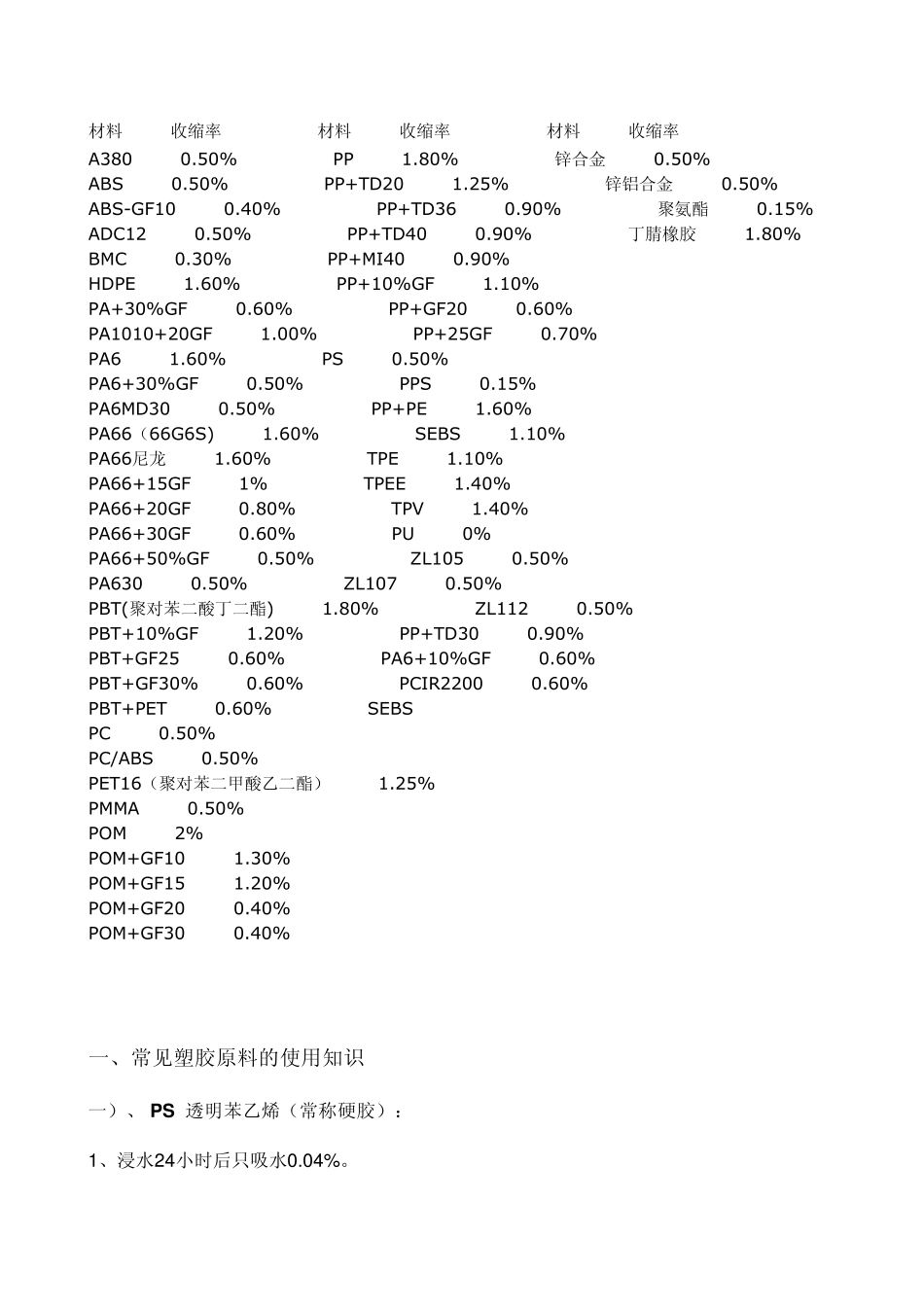

材料 收缩率 材料 收缩率 材料 收缩率A380 0.50% PP 1.80% 锌合金 0.50%ABS 0.50% PP+TD20 1.25% 锌铝合金 0.50%ABS-GF10 0.40% PP+TD36 0.90% 聚氨酯 0.15%ADC12 0.50% PP+TD40 0.90% 丁腈橡胶 1.80%BMC 0.30% PP+MI40 0.90% HDPE 1.60% PP+10%GF 1.10% PA+30%GF 0.60% PP+GF20 0.60% PA1010+20GF 1.00% PP+25GF 0.70% PA6 1.60% PS 0.50% PA6+30%GF 0.50% PPS 0.15% PA6MD30 0.50% PP+PE 1.60% PA66（66G6S) 1.60% SEBS 1.10% PA66尼龙 1.60% TPE 1.10% PA66+15GF 1% TPEE 1.40% PA66+20GF 0.80% TPV 1.40% PA66+30GF 0.60% PU 0%PA66+50%GF 0.50% ZL105 0.50%PA630 0.50% ZL107 0.50%PBT(聚对苯二酸丁二酯) 1.80% ZL112 0.50%PBT+10%GF 1.20% PP+TD30 0.90%PBT+GF25 0.60% PA6+10%GF 0.60%PBT+GF30% 0.60% PCIR2200 0.60%PBT+PET 0.60% SEBS PC 0.50% PC/ABS 0.50% PET16（聚对苯二甲酸乙二酯） 1.25% PMMA 0.50% POM 2% POM+GF10 1.30% POM+GF15 1.20% POM+GF20 0.40% POM+GF30 0.40%1 、浸水2 4 小时后只吸水0 .0 4 %。一、常见塑胶原料的使用知识一）、 P S 透明苯乙烯（常称硬胶）：2、易碎、易燃、易老化，长期暴露在阳光下易变黄、退色。3、PS会沉于水，用火加热后会软化燃烧，发出乌黑的黄色火焰及气味，火熄后气味尤其显蓍，不需要料进行清理。8、熔胶温度：200℃~250℃a、 高温会降低品质定向性，因而加强其抗折断（如顶出时）及抗热形能力若250℃时，料停留时间不能超过5分钟，若275℃时，不能超过1~2分钟。9、注意油压液温度、料温度、塑料温度、模温的控制。10、温度设定值：后：150~180℃、中间：180~230℃、中：210~250℃、前：210℃~280℃、咀：21℃、模：10~80℃11、射速：高速（无须高压）4、收缩性0.4%，加玻纤25%GF后为0.2%。5、烘干70℃（2-3H）。用原料啤塑烘干2小时，当加入水口料或天气潮湿（2月份~5月份）3小时。6、啤金属镶件：金属预热80℃~120℃，去油，外层有凹槽。7、适用通用螺丝：L：D=18：1常称百折胶，缩写：PP、PPR、PPN、PP-N、PP-K、PP-C、PP-HO、PP-CO。 1、热变形温度为100℃，抵受沸水、蒸汽、消毒。 2、以火焰加热后约170℃熔化，火焰微弱发光，蓝中带黄，离火后仍然燃烧，气味如蜡烛，停机不需要料进行清理。 12、转速：可以很高（最好配合周期）13、背压：平时用低背...
