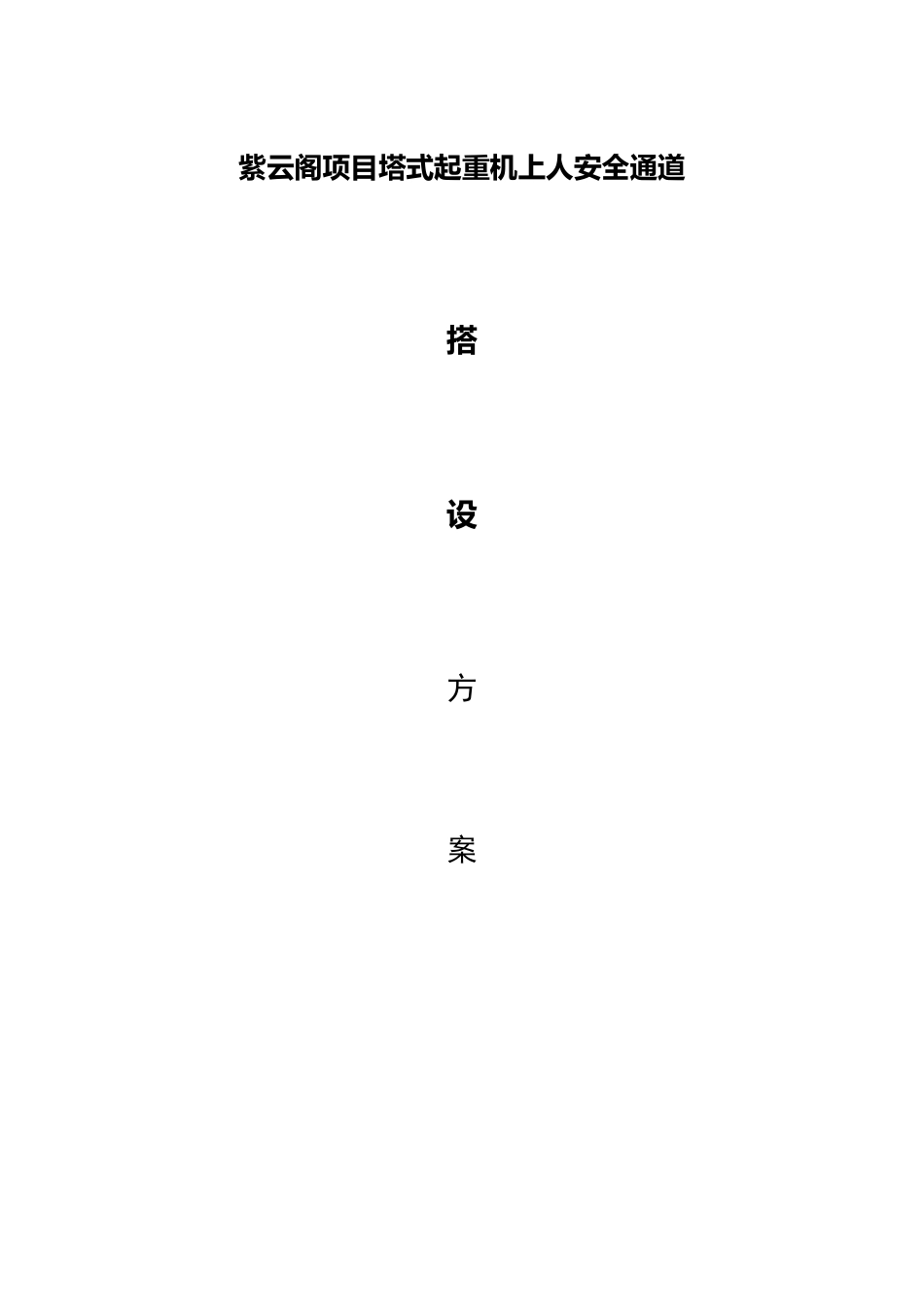

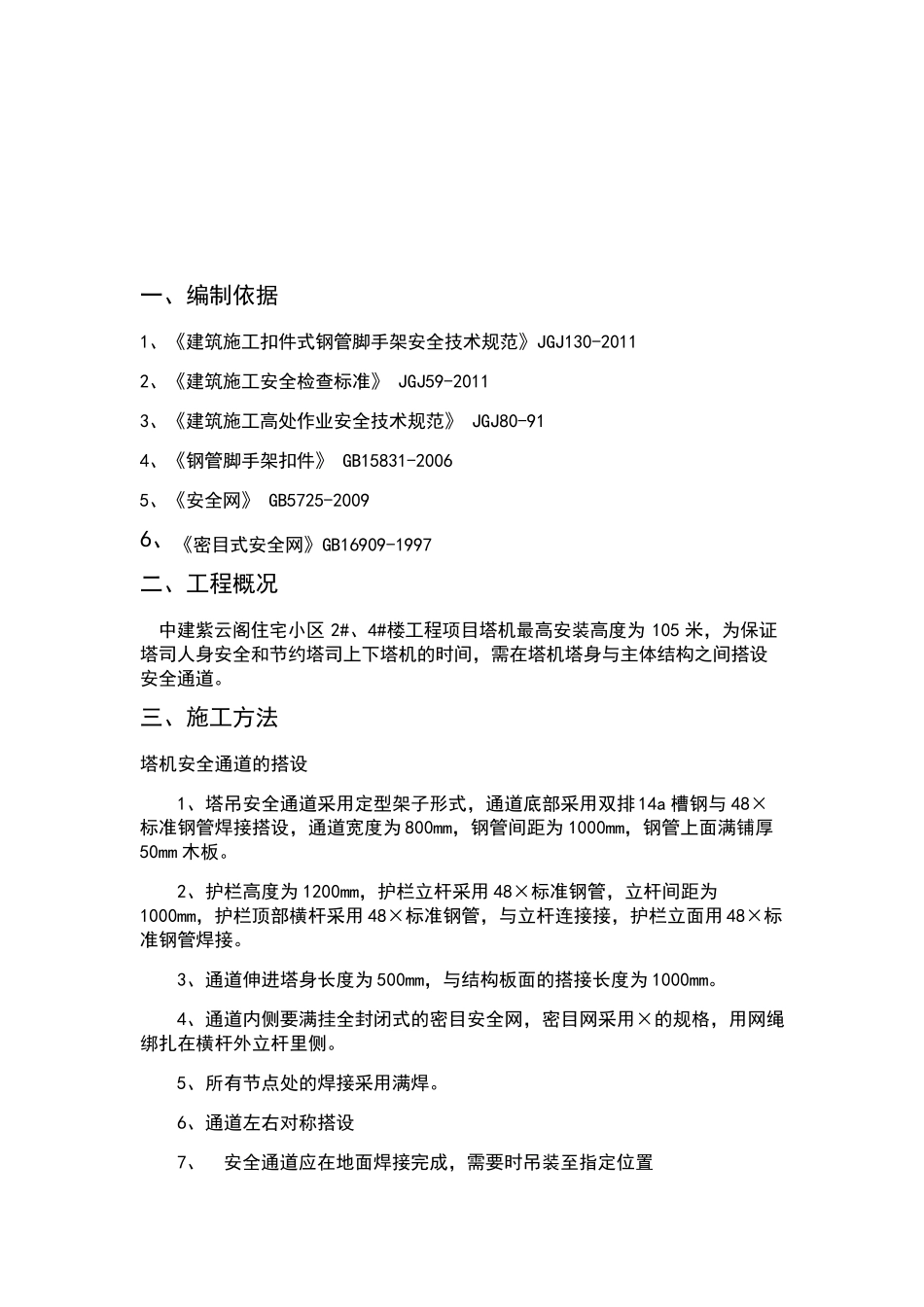

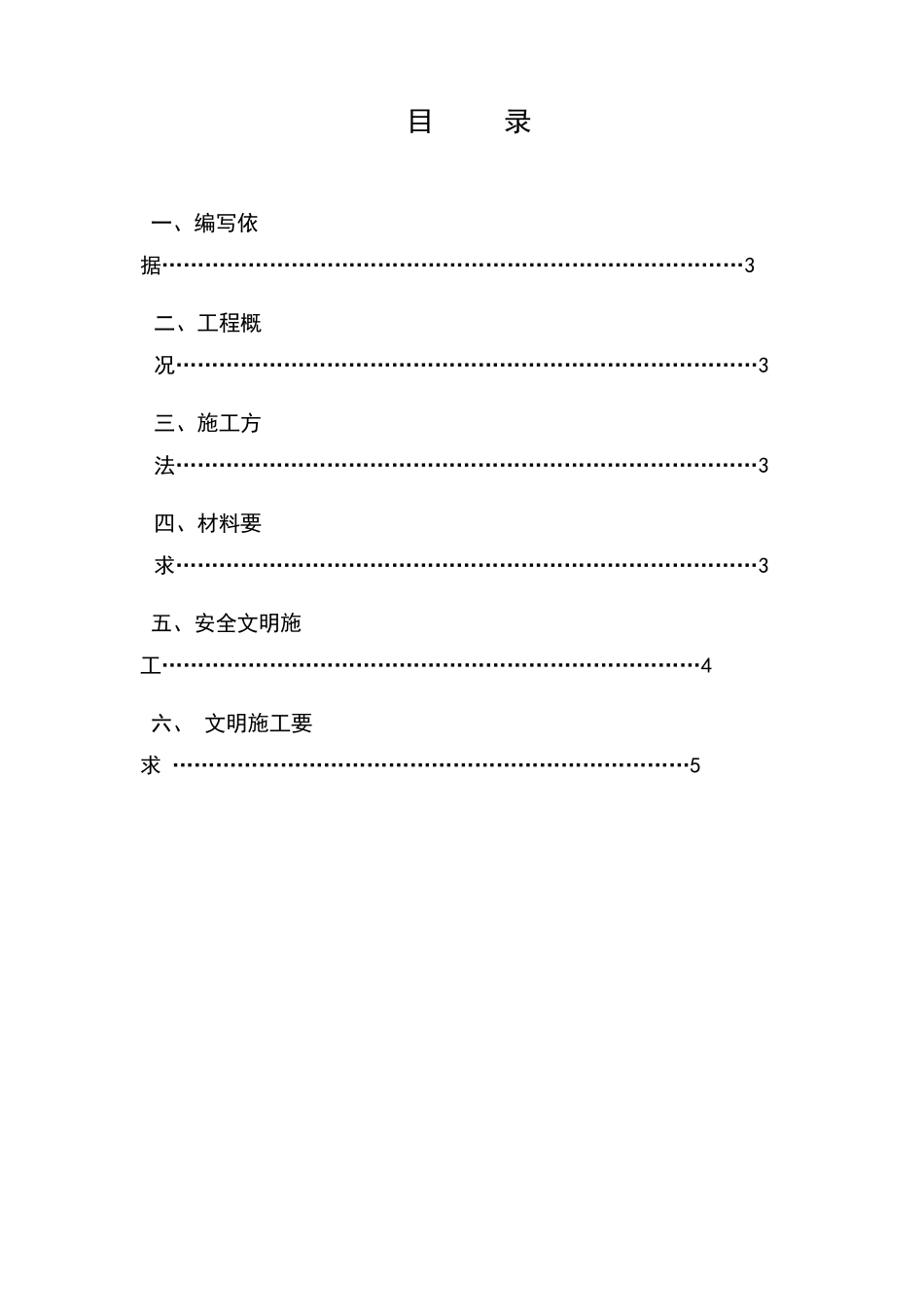

紫 云 阁 项 目 塔 式 起 重 机 上人安全通道 搭 设 方 案 目 录 一、编写依据………………………………………………………………………3 二、工程概况………………………………………………………………………3 三、施工方法………………………………………………………………………3 四、材料要求………………………………………………………………………3 五、安全文明施工…………………………………………………………………4 六、 文明施工要求 ………………………………………………………………5 一、编制依据 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑施工安全检查标准》 JGJ59-2011 3、《建筑施工高处作业安全技术规范》 JGJ80-91 4、《钢管脚手架扣件》 GB15831-2006 5、《安全网》 GB5725-2009 6、《密目式安全网》GB16909-1997 二、工程概况 中建紫云阁住宅小区2#、4#楼工程项目塔机最高安装高度为105 米，为保证塔司人身安全和节约塔司上下塔机的时间，需在塔机塔身与主体结构之间搭设安全通道。 三、施工方法 塔机安全通道的搭设 1、塔吊安全通道采用定型架子形式，通道底部采用双排14a 槽钢与48×标准钢管焊接搭设，通道宽度为800mm，钢管间距为1000mm，钢管上面满铺厚50mm 木板。 2、护栏高度为1200mm，护栏立杆采用48×标准钢管，立杆间距为1000mm，护栏顶部横杆采用48×标准钢管，与立杆连接接，护栏立面用48×标准钢管焊接。 3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。 4、通道内侧要满挂全封闭式的密目安全网，密目网采用×的规格，用网绳绑扎在横杆外立杆里侧。 5、所有节点处的焊接采用满焊。 6、通道左右对称搭设 7、 安全通道应在地面焊接完成，需要时吊装至指定位置 四、材料的选择和要求 1、钢管 1）钢管选用外径 48mm，壁厚，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2）、凡是腐朽、扭曲、破裂的木模板不得使用。 3）、搭设通道前应进行保养，除锈并统一涂色，颜色力求环境美观。 2、安全网 1）、安全网采用密目式安全网颜色应满足环境效果要求，要求阻燃，使用的安全网必须有产品生产许可证和质量合格...
