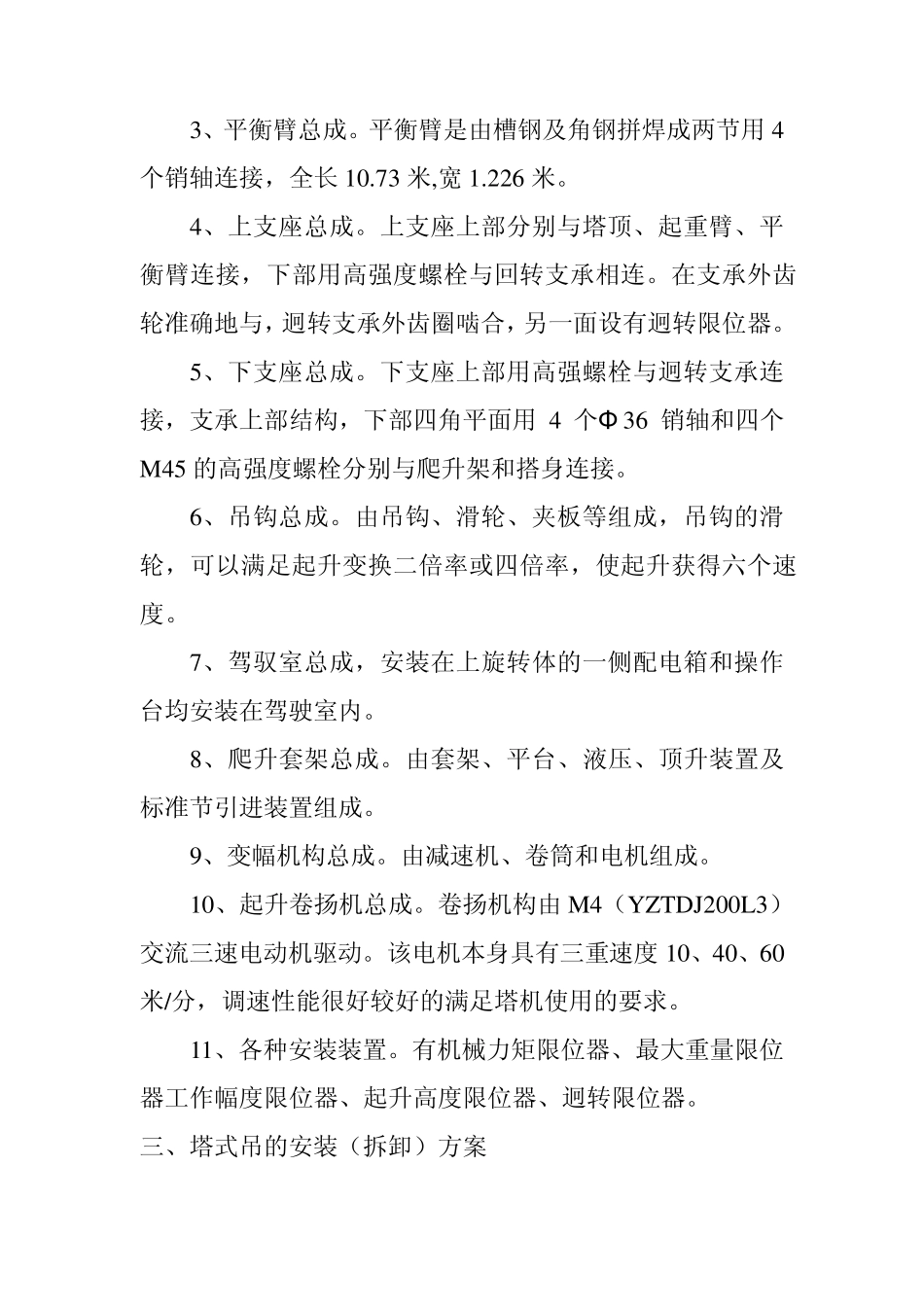

塔吊安装（拆卸）方案及使用方法 一、概述 该机为水平臂架，小车变幅，上运转自升式塔机，可增加标准节和附墙装置，最大附墙高度为 120m ，最大起重量 5吨，最小最大起重量 0.97 吨，能满足本工程的使用要求。 该机起升机构采用三连电动机，吊钩采用四倍率，二倍率装置，通过滑轮系统的变换，可获得六种速度，高速 60 米/分，低速 5 米/分，能实现高速轻载，低速重载，有利于提高施工效率。 该机采取液压顶升机构，通过液压顶升，使塔机随着建筑物增高而加高。塔机的起重性能在各种高度都不变。 该机操作室设在塔机上部，视野开阔，操作简便，可以同时开动起升、变幅，转一起运转，节约操作的辅助时间。 QTZ50 型塔机，设有各种安全装置，包括：起重力矩限制器，最大重量限制器，起升高度限位器。工作幅度限位器能有效地防止违章超载等倒塔事故确保塔机安全运行。 二、主要结构特点 1、起重臂总成。臂架为三角型结构，高 0.9 米，宽 0.997米，臂总长为 46.25 米，共分为九节，节与节之间用销轴连接，拆装方便。 2、起重小车总成。在起重臂下弦运动，实现变幅。由车架、滑轮组成。 3、平衡臂总成。平衡臂是由槽钢及角钢拼焊成两节用 4个销轴连接，全长 10.73 米,宽 1.226 米。 4、上支座总成。上支座上部分别与塔顶、起重臂、平衡臂连接，下部用高强度螺栓与回转支承相连。在支承外齿轮准确地与，迥转支承外齿圈啮合，另一面设有迥转限位器。 5、下支座总成。下支座上部用高强螺栓与迥转支承连接，支承上部结构，下部四角平面用 4 个Φ 36 销轴和四个M45 的高强度螺栓分别与爬升架和搭身连接。 6、吊钩总成。由吊钩、滑轮、夹板等组成，吊钩的滑轮，可以满足起升变换二倍率或四倍率，使起升获得六个速度。 7、驾驭室总成，安装在上旋转体的一侧配电箱和操作台均安装在驾驶室内。 8、爬升套架总成。由套架、平台、液压、顶升装置及标准节引进装置组成。 9、变幅机构总成。由减速机、卷筒和电机组成。 10、起升卷扬机总成。卷扬机构由 M4（YZTDJ200L3）交流三速电动机驱动。该电机本身具有三重速度 10、40、60米/分，调速性能很好较好的满足塔机使用的要求。 11、各种安装装置。有机械力矩限位器、最大重量限位器工作幅度限位器、起升高度限位器、迥转限位器。 三、塔式吊的安装（拆卸）方案 QTZ 固定型号自升式塔吊起重机的最大高度为13 米（距地面）。最大安装重量为2.8 吨，最大安装重心高度为7...
