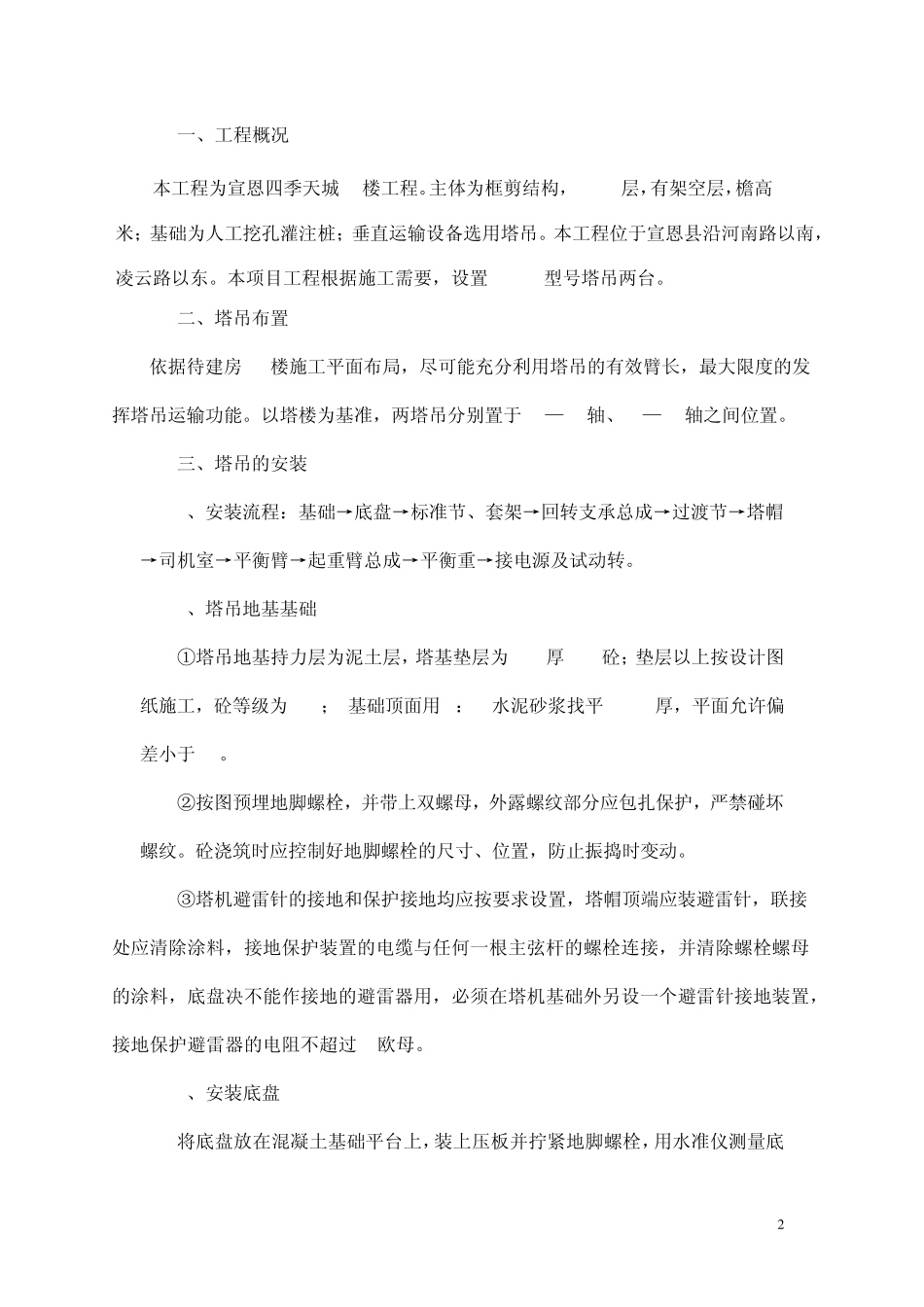

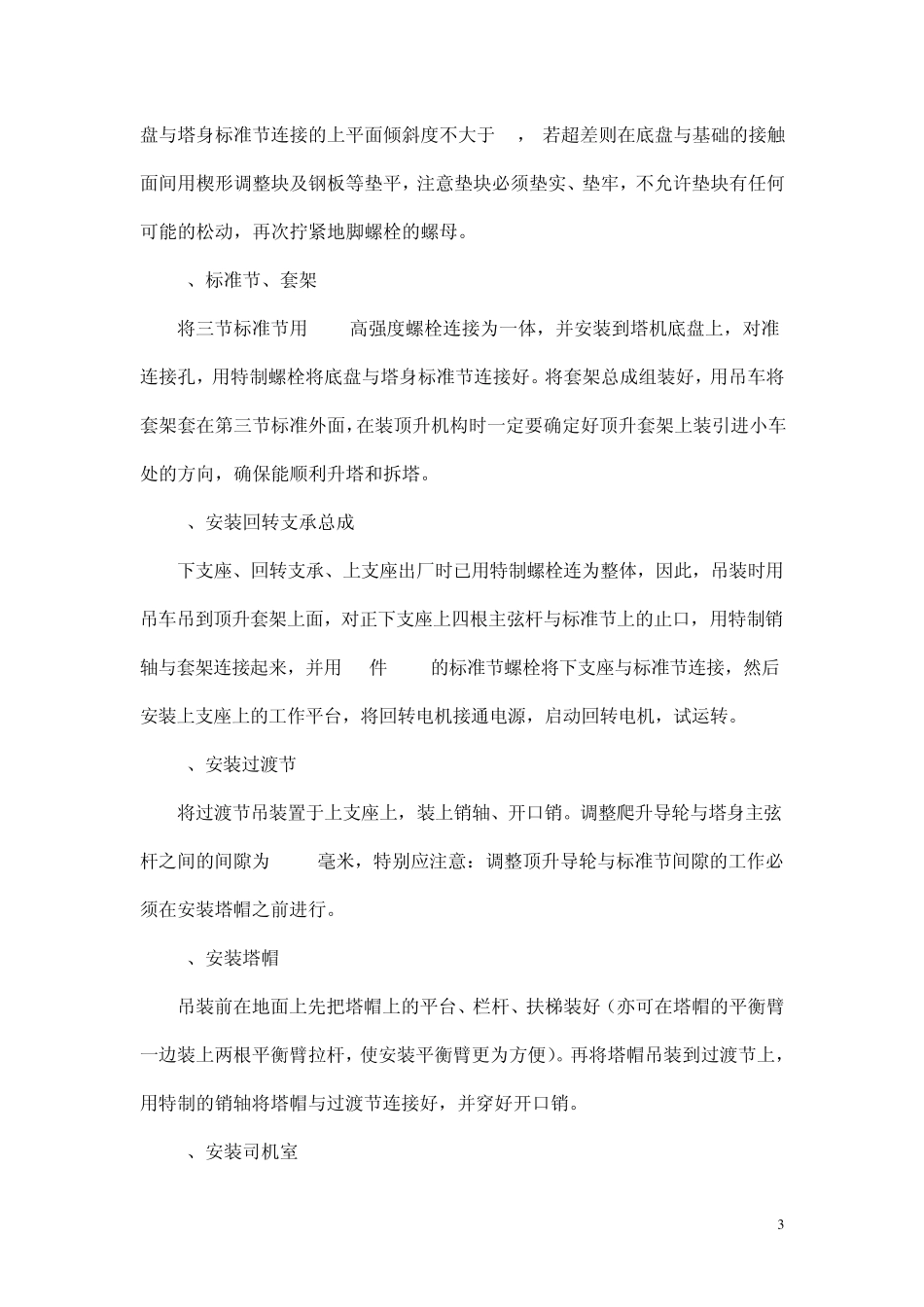

宣 恩 县 四 季 天 城 3# 楼 工 程 塔 吊 施 工 方 案 编制单位： 恩施州翔宇建设工程有限公司 审 核 人： 审 批 人： 编制日期： 二0一 0年十一月二十日 2 一、工程概况 本工程为宣恩四季天城3#楼工程。主体为框剪结构， 17+1层，有架空层，檐高57.00米；基础为人工挖孔灌注桩；垂直运输设备选用塔吊。本工程位于宣恩县沿河南路以南，凌云路以东。本项目工程根据施工需要，设置QJZ40型号塔吊两台。 二、塔吊布置 依据待建房3#楼施工平面布局，尽可能充分利用塔吊的有效臂长，最大限度的发挥塔吊运输功能。以塔楼为基准，两塔吊分别置于18—22轴、78—82轴之间位置。 三、塔吊的安装 1、安装流程：基础→底盘→标准节、套架→回转支承总成→过渡节→塔帽→司机室→平衡臂→起重臂总成→平衡重→接电源及试动转。 2、塔吊地基基础 ①塔吊地基持力层为泥土层，塔基垫层为100厚 C20砼；垫层以上按设计图纸施工，砼等级为C35； 基础顶面用1：1 水泥砂浆找平30mm 厚，平面允许偏差小于1%。 ②按图预埋地脚螺栓，并带上双螺母，外露螺纹部分应包扎保护，严禁碰坏螺纹。砼浇筑时应控制好地脚螺栓的尺寸、位置，防止振捣时变动。 ③塔机避雷针的接地和保护接地均应按要求设置，塔帽顶端应装避雷针，联接处应清除涂料，接地保护装置的电缆与任何一根主弦杆的螺栓连接，并清除螺栓螺母的涂料，底盘决不能作接地的避雷器用，必须在塔机基础外另设一个避雷针接地装置，接地保护避雷器的电阻不超过4 欧母。 3、安装底盘 将底盘放在混凝土基础平台上，装上压板并拧紧地脚螺栓，用水准仪测量底 3 盘与塔身标准节连接的上平面倾斜度不大于1%， 若超差则在底盘与基础的接触面间用楔形调整块及钢板等垫平，注意垫块必须垫实、垫牢，不允许垫块有任何可能的松动，再次拧紧地脚螺栓的螺母。 4、标准节、套架 将三节标准节用M27 高强度螺栓连接为一体，并安装到塔机底盘上，对准 连接孔，用特制螺栓将底盘与塔身标准节连接好。将套架总成组装好，用吊车将套架套在第三节标准外面，在装顶升机构时一定要确定好顶升套架上装引进小车处的方向，确保能顺利升塔和拆塔。 5、安装回转支承总成 下支座、回转支承、上支座出厂时已用特制螺栓连为整体，因此，吊装时用吊车吊到顶升套架上面，对正下支座上四根主弦杆与标准节上的止口，用特制销轴与套架连接起来，并用8 件 M27 的标准节螺栓将下支座与标准节连接，然后...
