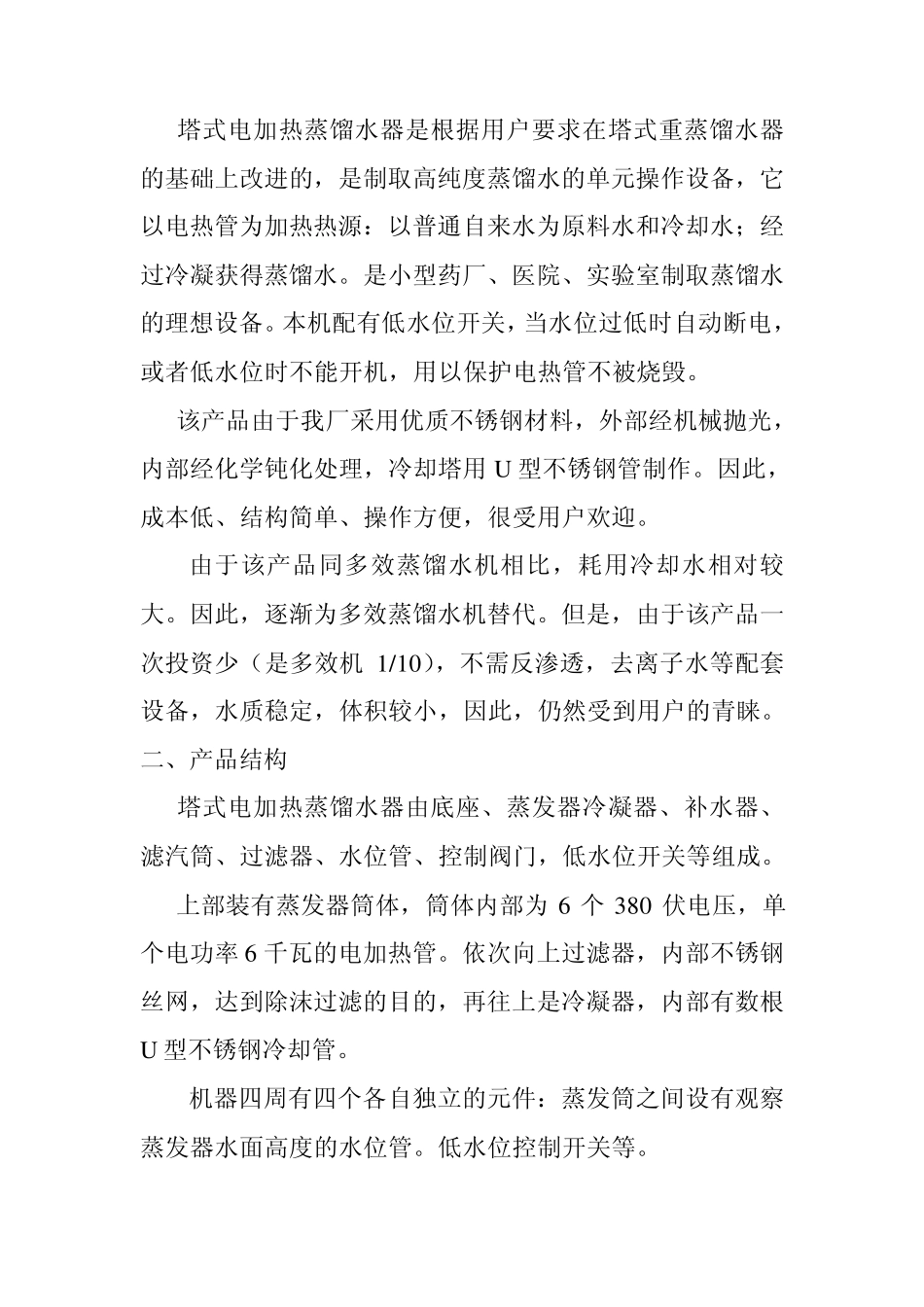

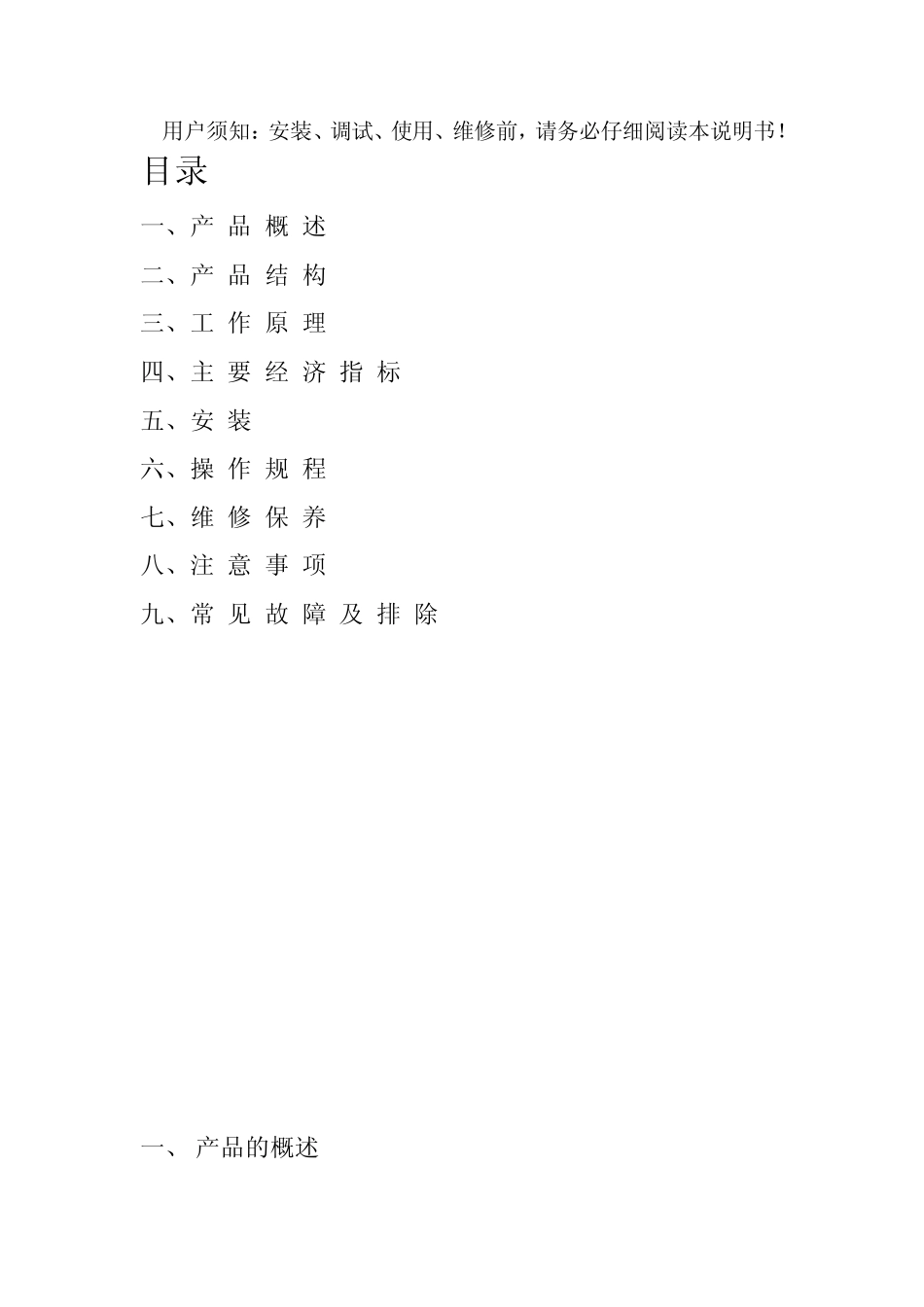

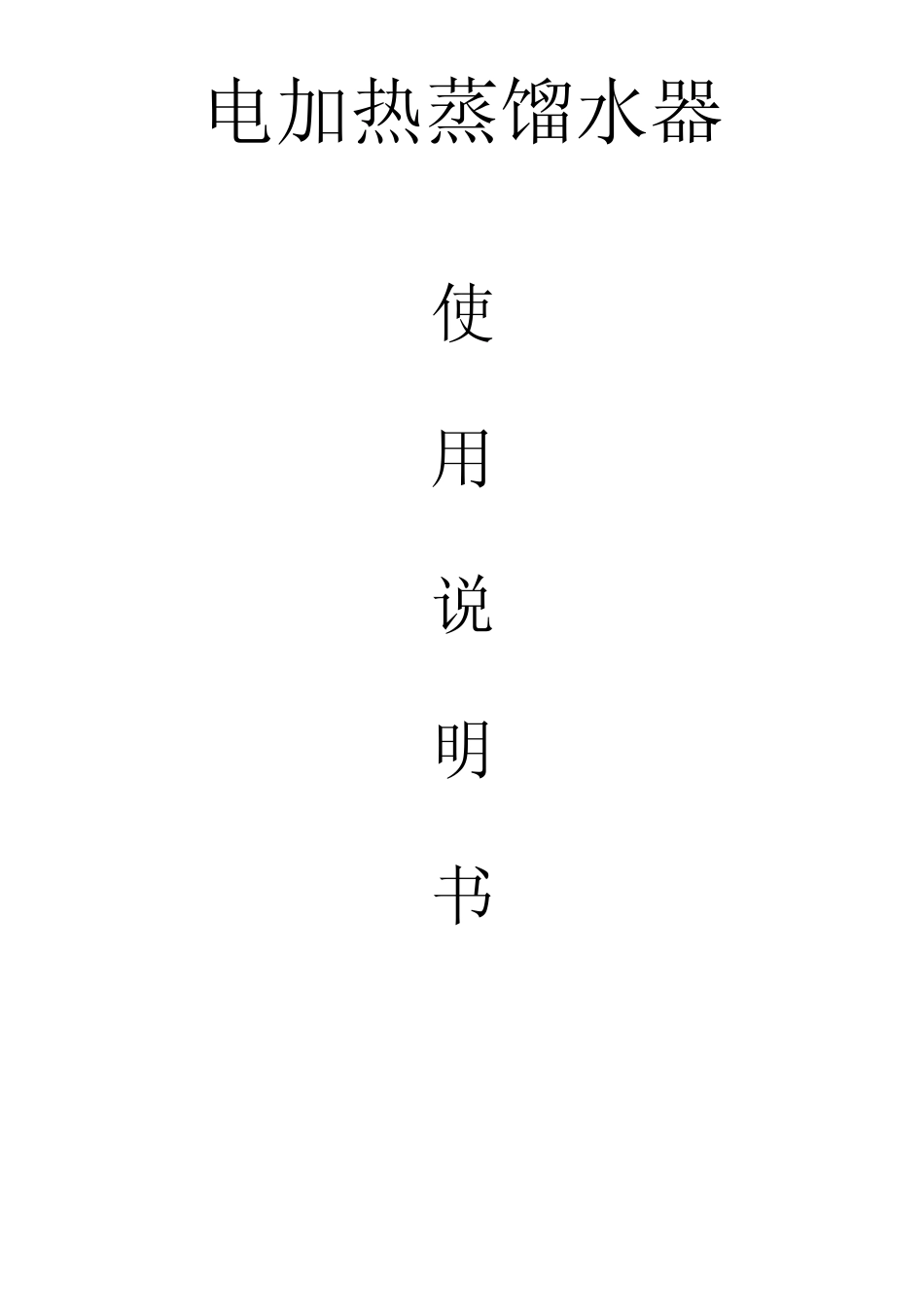

电加热蒸馏水器 使 用 说 明 书 用户须知：安装、调试、使用、维修前，请务必仔细阅读本说明书！ 目录 一、产 品 概 述 二、产 品 结 构 三、工 作 原 理 四、主 要 经 济 指 标 五、安 装 六、操 作 规 程 七、维 修 保 养 八、注 意 事 项 九、常 见 故 障 及 排 除 一、 产品的概述 塔式电加热蒸馏水器是根据用户要求在塔式重蒸馏水器的基础上改进的，是制取高纯度蒸馏水的单元操作设备，它以电热管为加热热源：以普通自来水为原料水和冷却水；经过冷凝获得蒸馏水。是小型药厂、医院、实验室制取蒸馏水的理想设备。本机配有低水位开关，当水位过低时自动断电，或者低水位时不能开机，用以保护电热管不被烧毁。 该产品由于我厂采用优质不锈钢材料，外部经机械抛光，内部经化学钝化处理，冷却塔用U 型不锈钢管制作。因此，成本低、结构简单、操作方便，很受用户欢迎。 由于该产品同多效蒸馏水机相比，耗用冷却水相对较大。因此，逐渐为多效蒸馏水机替代。但是，由于该产品一次投资少（是多效机 1/10），不需反渗透，去离子水等配套设备，水质稳定，体积较小，因此，仍然受到用户的青睐。 二、产品结构 塔式电加热蒸馏水器由底座、蒸发器冷凝器、补水器、滤汽筒、过滤器、水位管、控制阀门，低水位开关等组成。 上部装有蒸发器筒体，筒体内部为6 个 380 伏电压，单个电功率 6 千瓦的电加热管。依次向上过滤器，内部不锈钢丝网，达到除沫过滤的目的，再往上是冷凝器，内部有数根U 型不锈钢冷却管。 机器四周有四个各自独立的元件：蒸发筒之间设有观察蒸发器水面高度的水位管。低水位控制开关等。 本机全部采用普通不锈钢材料，外部经机械 抛光。使整个产品既有使用性、经济性、稳定性，又有观赏性。 三、工作原理 高纯度纯净水是医药、化工、电子、尖端技术必不可少的液体介质。由于自然界没有天然纯净水。所以人们通常用蒸馏法，既将原料水（自来水、井水）加热沸腾产生蒸汽，经过冷凝制取蒸馏水。 塔式电加热蒸馏水器，根据以上原理，精心设计制作，并增加了二次冷凝，自动补水，自动报警，汽水分离，低水位开关等装置。其工作原理如下： 电热管直接给原料水加热，直至原料水沸腾，蒸发。原料水从补水器 6 加入，加入量以溢流管有流量为益。 冷却水从进口14 进入二次冷凝器，通过冷凝器 12U 型管，经出口3 排出完成冷却水的流程。流量可通过用户自来水阀们控制。 ...
