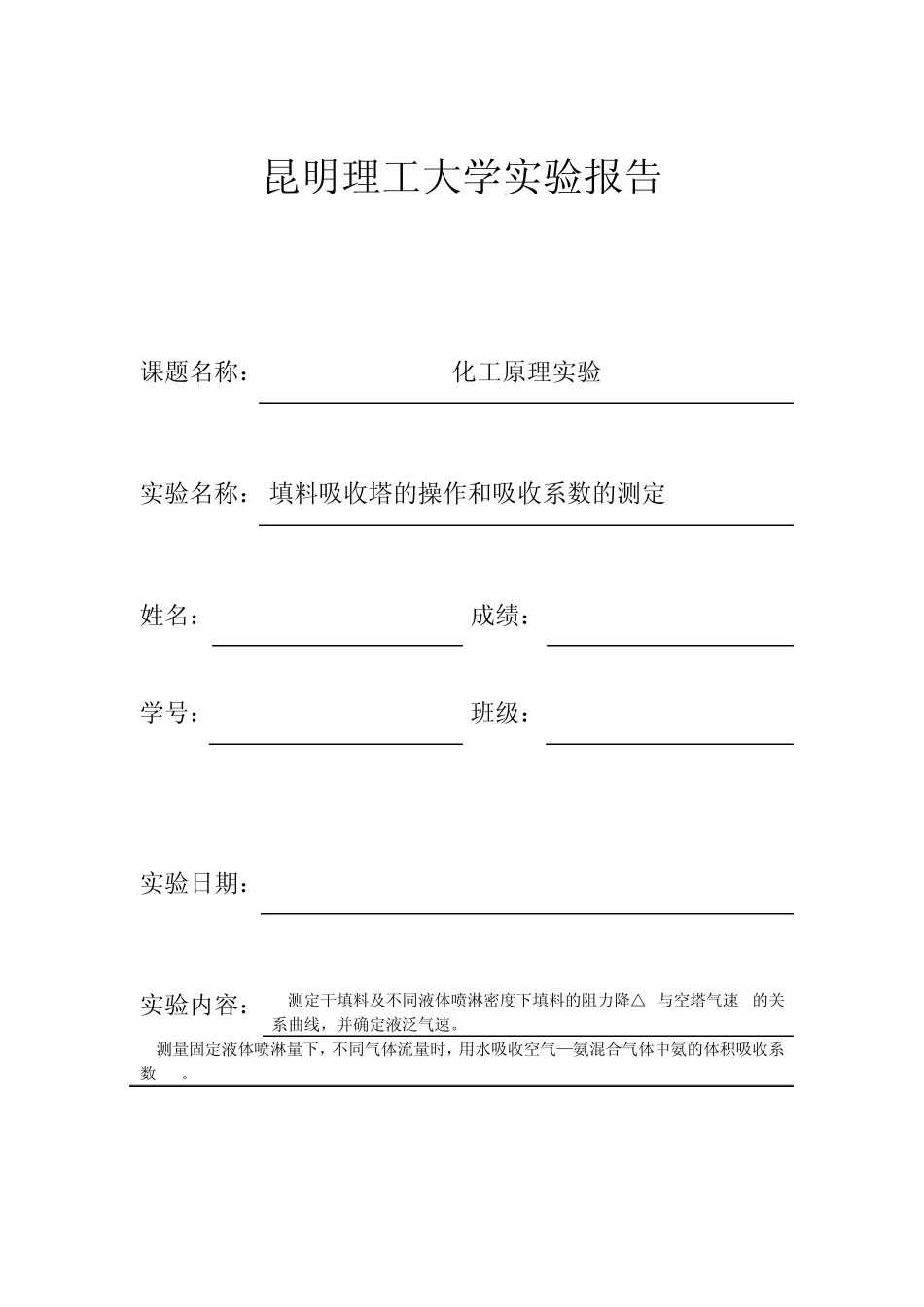

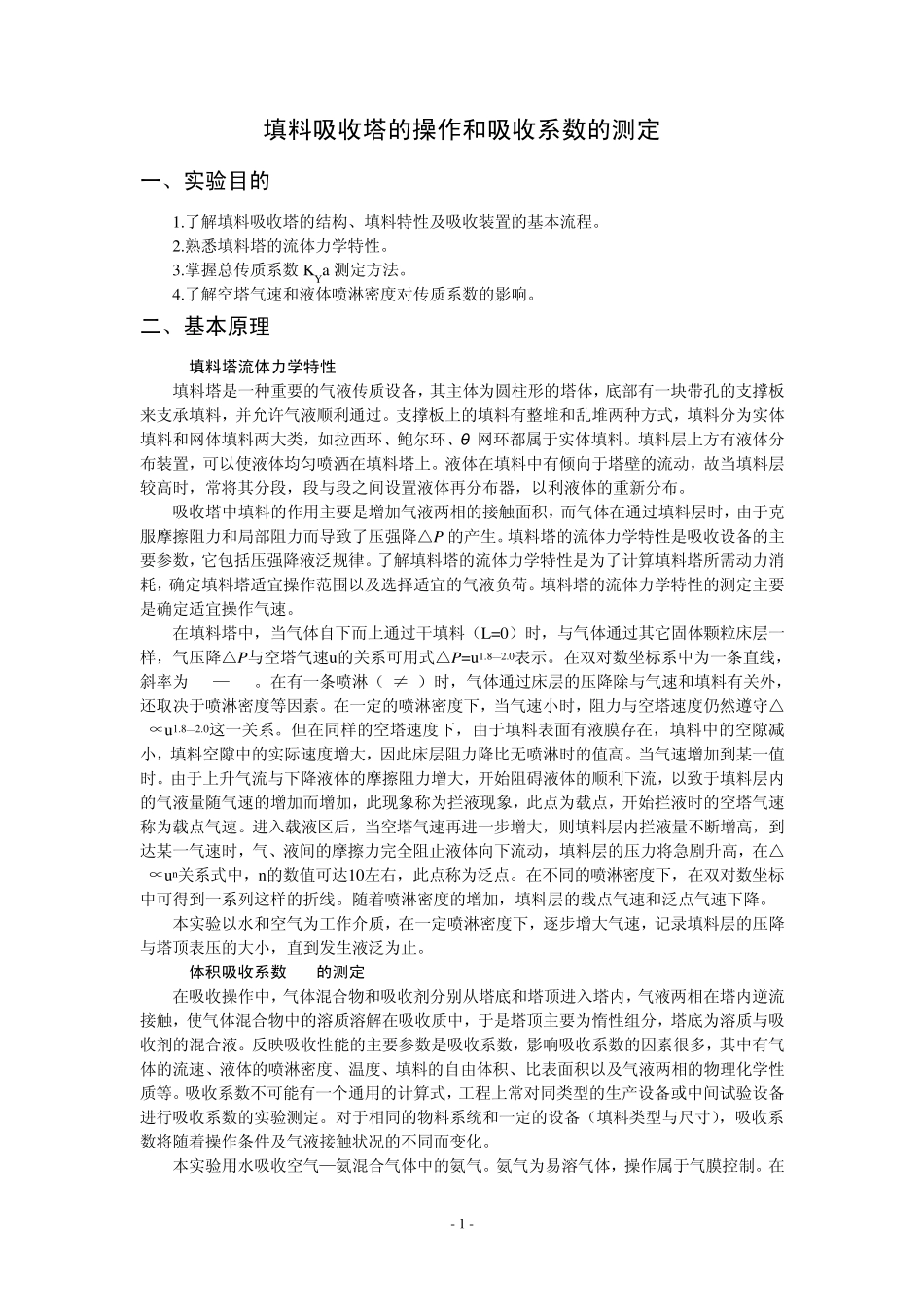

昆明理工大学实验报告 课题名称： 化工原理实验 实验名称： 填料吸收塔的操作和吸收系数的测定 姓名： 成绩： 学号： 班级： 实验日期： 实验内容： 1.测定干填料及不同液体喷淋密度下填料的阻力降△P与空塔气速u的关系曲线，并确定液泛气速。 2.测量固定液体喷淋量下，不同气体流量时，用水吸收空气—氨混合气体中氨的体积吸收系数KYa。 - 1 - 填料吸收塔的操作和吸收系数的测定 一、实验目的 1.了解填料吸收塔的结构、填料特性及吸收装置的基本流程。 2.熟悉填料塔的流体力学特性。 3.掌握总传质系数 KYa 测定方法。 4.了解空塔气速和液体喷淋密度对传质系数的影响。 二、基本原理 1.填料塔流体力学特性 填料塔是一种重要的气液传质设备，其主体为圆柱形的塔体，底部有一块带孔的支撑板来支承填料，并允许气液顺利通过。支撑板上的填料有整堆和乱堆两种方式，填料分为实体填料和网体填料两大类，如拉西环、鲍尔环、θ 网环都属于实体填料。填料层上方有液体分布装置，可以使液体均匀喷洒在填料塔上。液体在填料中有倾向于塔壁的流动，故当填料层较高时，常将其分段，段与段之间设置液体再分布器，以利液体的重新分布。 吸收塔中填料的作用主要是增加气液两相的接触面积，而气体在通过填料层时，由于克服摩擦阻力和局部阻力而导致了压强降△P 的产生。填料塔的流体力学特性是吸收设备的主要参数，它包括压强降液泛规律。了解填料塔的流体力学特性是为了计算填料塔所需动力消耗，确定填料塔适宜操作范围以及选择适宜的气液负荷。填料塔的流体力学特性的测定主要是确定适宜操作气速。 在填料塔中，当气体自下而上通过干填料（L=0）时，与气体通过其它固体颗粒床层一样，气压降△P与空塔气速u的关系可用式△P=u1.8—2.0表示。在双对数坐标系中为一条直线，斜率为1.8—2.0。在有一条喷淋（L≠0）时，气体通过床层的压降除与气速和填料有关外，还取决于喷淋密度等因素。在一定的喷淋密度下，当气速小时，阻力与空塔速度仍然遵守△P∝u1.8—2.0这一关系。但在同样的空塔速度下，由于填料表面有液膜存在，填料中的空隙减小，填料空隙中的实际速度增大，因此床层阻力降比无喷淋时的值高。当气速增加到某一值时。由于上升气流与下降液体的摩擦阻力增大，开始阻碍液体的顺利下流，以致于填料层内的气液量随气速的增加而增加，此现象称为拦液现象，此点为载点，开始拦液时的空塔气速称为载点气速。进入载液区后，当空塔气速再...
