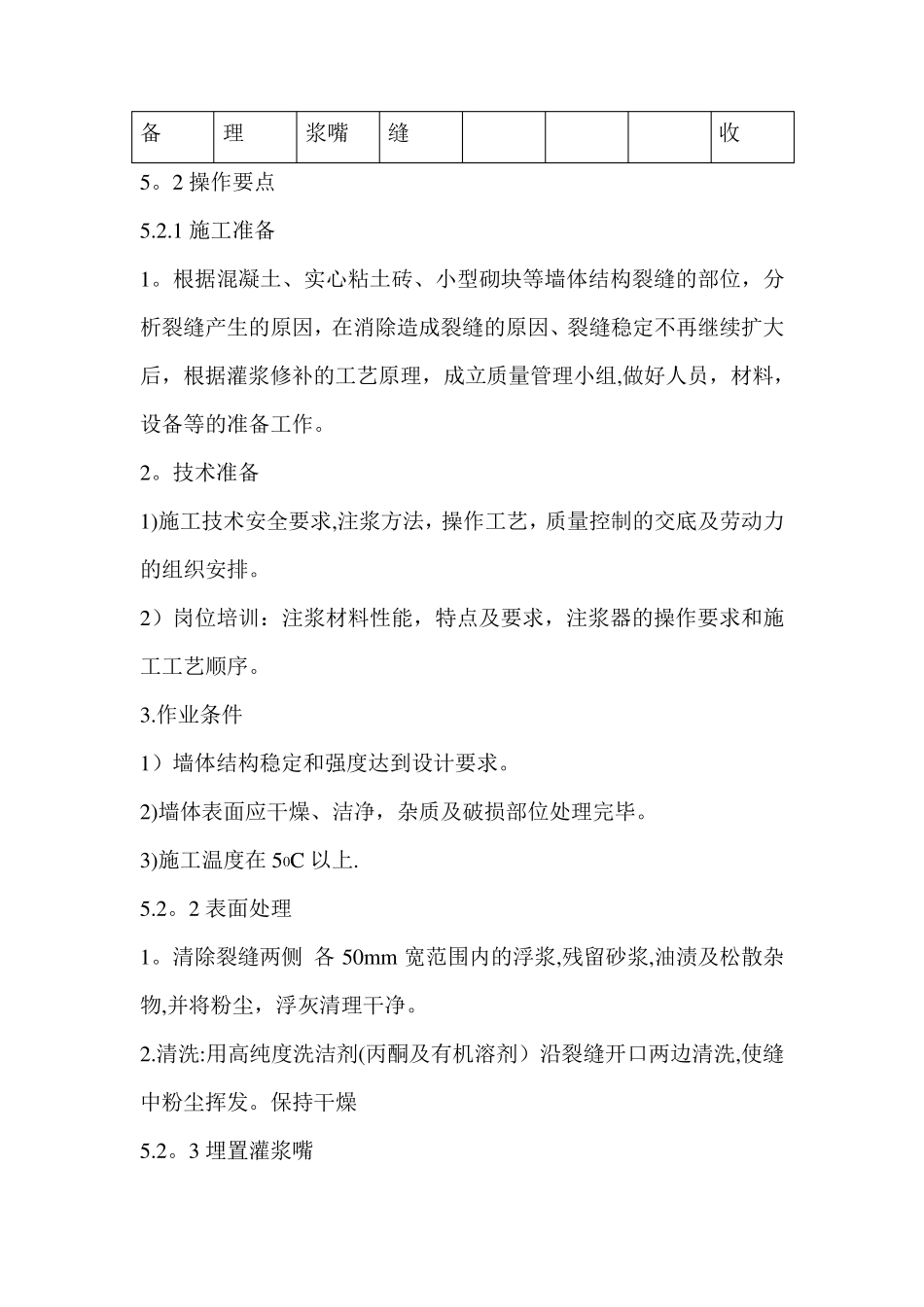

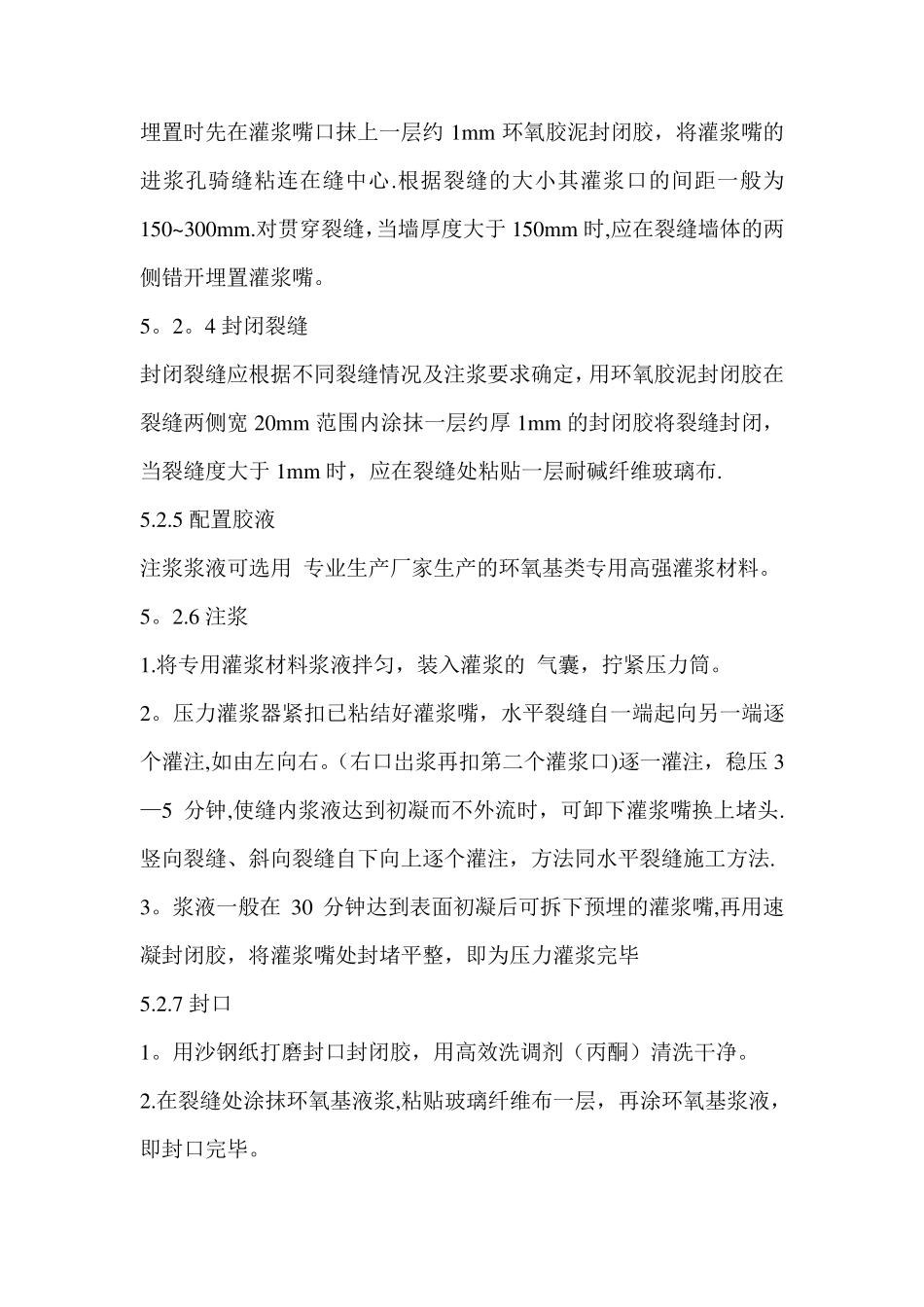

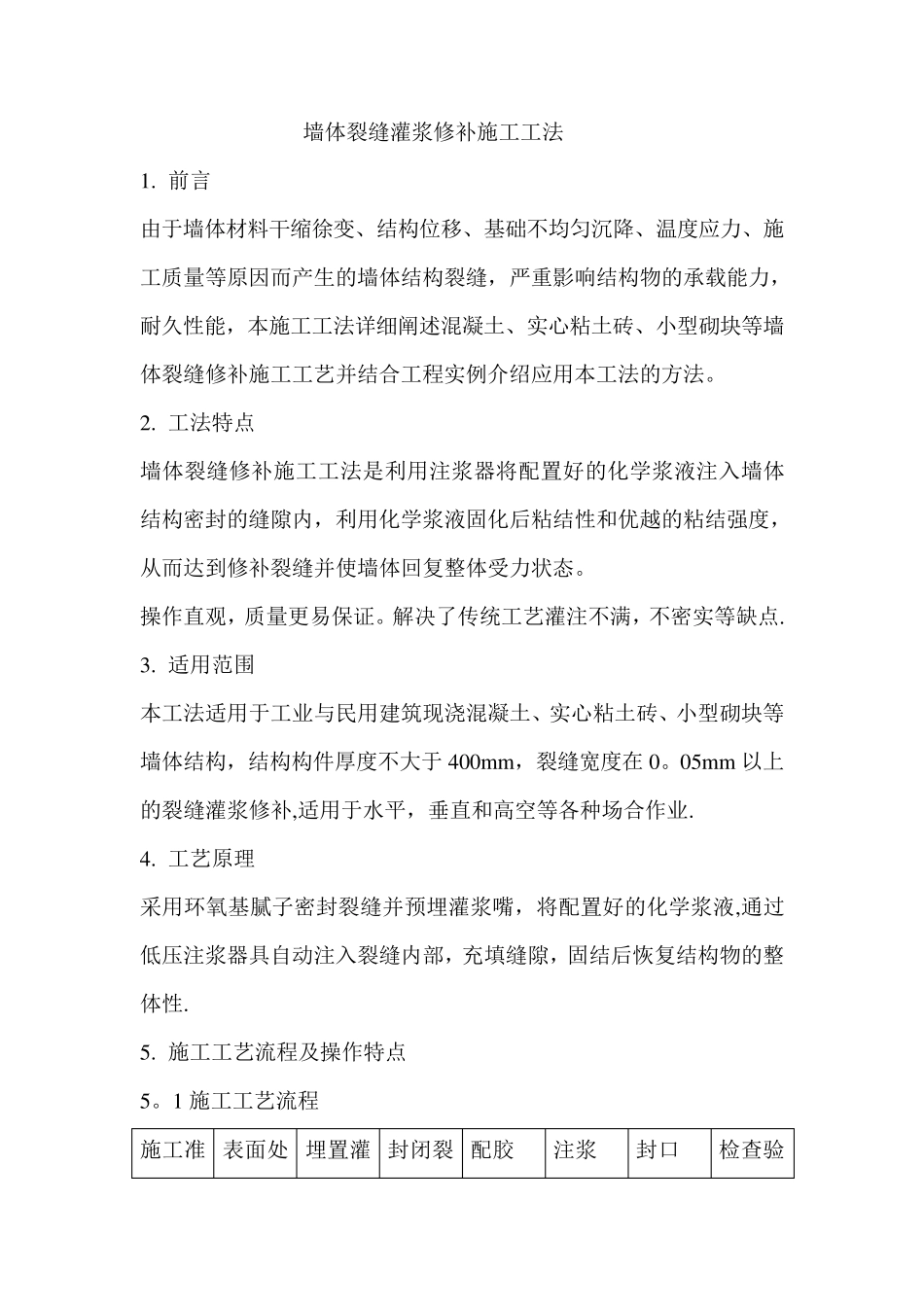

墙体裂缝灌浆修补施工工法 1. 前言 由于墙体材料干缩徐变、结构位移、基础不均匀沉降、温度应力、施工质量等原因而产生的墙体结构裂缝，严重影响结构物的承载能力，耐久性能，本施工工法详细阐述混凝土、实心粘土砖、小型砌块等墙体裂缝修补施工工艺并结合工程实例介绍应用本工法的方法。 2. 工法特点 墙体裂缝修补施工工法是利用注浆器将配置好的化学浆液注入墙体结构密封的缝隙内，利用化学浆液固化后粘结性和优越的粘结强度，从而达到修补裂缝并使墙体回复整体受力状态。 操作直观，质量更易保证。解决了传统工艺灌注不满，不密实等缺点. 3. 适用范围 本工法适用于工业与民用建筑现浇混凝土、实心粘土砖、小型砌块等墙体结构，结构构件厚度不大于400m m ，裂缝宽度在 0。05m m 以上的裂缝灌浆修补,适用于水平，垂直和高空等各种场合作业. 4. 工艺原理 采用环氧基腻子密封裂缝并预埋灌浆嘴，将配置好的化学浆液,通过低压注浆器具自动注入裂缝内部，充填缝隙，固结后恢复结构物的整体性. 5. 施工工艺流程及操作特点 5。1 施工工艺流程 施工准 表面处 埋置灌封闭裂配胶 注浆 封口 检查验备 理 浆嘴 缝 收 5。2 操作要点 5.2.1 施工准备 1。根据混凝土、实心粘土砖、小型砌块等墙体结构裂缝的部位，分析裂缝产生的原因，在消除造成裂缝的原因、裂缝稳定不再继续扩大后，根据灌浆修补的工艺原理，成立质量管理小组,做好人员，材料，设备等的准备工作。 2。技术准备 1)施工技术安全要求,注浆方法，操作工艺，质量控制的交底及劳动力的组织安排。 2）岗位培训：注浆材料性能，特点及要求，注浆器的操作要求和施工工艺顺序。 3.作业条件 1）墙体结构稳定和强度达到设计要求。 2)墙体表面应干燥、洁净，杂质及破损部位处理完毕。 3)施工温度在 50C 以上. 5.2。2 表面处理 1。清除裂缝两侧 各 50mm 宽范围内的浮浆,残留砂浆,油渍及松散杂物,并将粉尘，浮灰清理干净。 2.清洗:用高纯度洗洁剂(丙酮及有机溶剂）沿裂缝开口两边清洗,使缝中粉尘挥发。保持干燥 5.2。3 埋置灌浆嘴 埋置时先在灌浆嘴口抹上一层约 1mm 环氧胶泥封闭胶，将灌浆嘴的进浆孔骑缝粘连在缝中心.根据裂缝的大小其灌浆口的间距一般为150~300mm.对贯穿裂缝，当墙厚度大于 150mm 时,应在裂缝墙体的两侧错开埋置灌浆嘴。 5。2。4 封闭裂缝 封闭裂缝应根据不同裂缝情况及注浆要求确定，用环氧胶泥封闭胶在裂缝两侧宽 20mm ...
