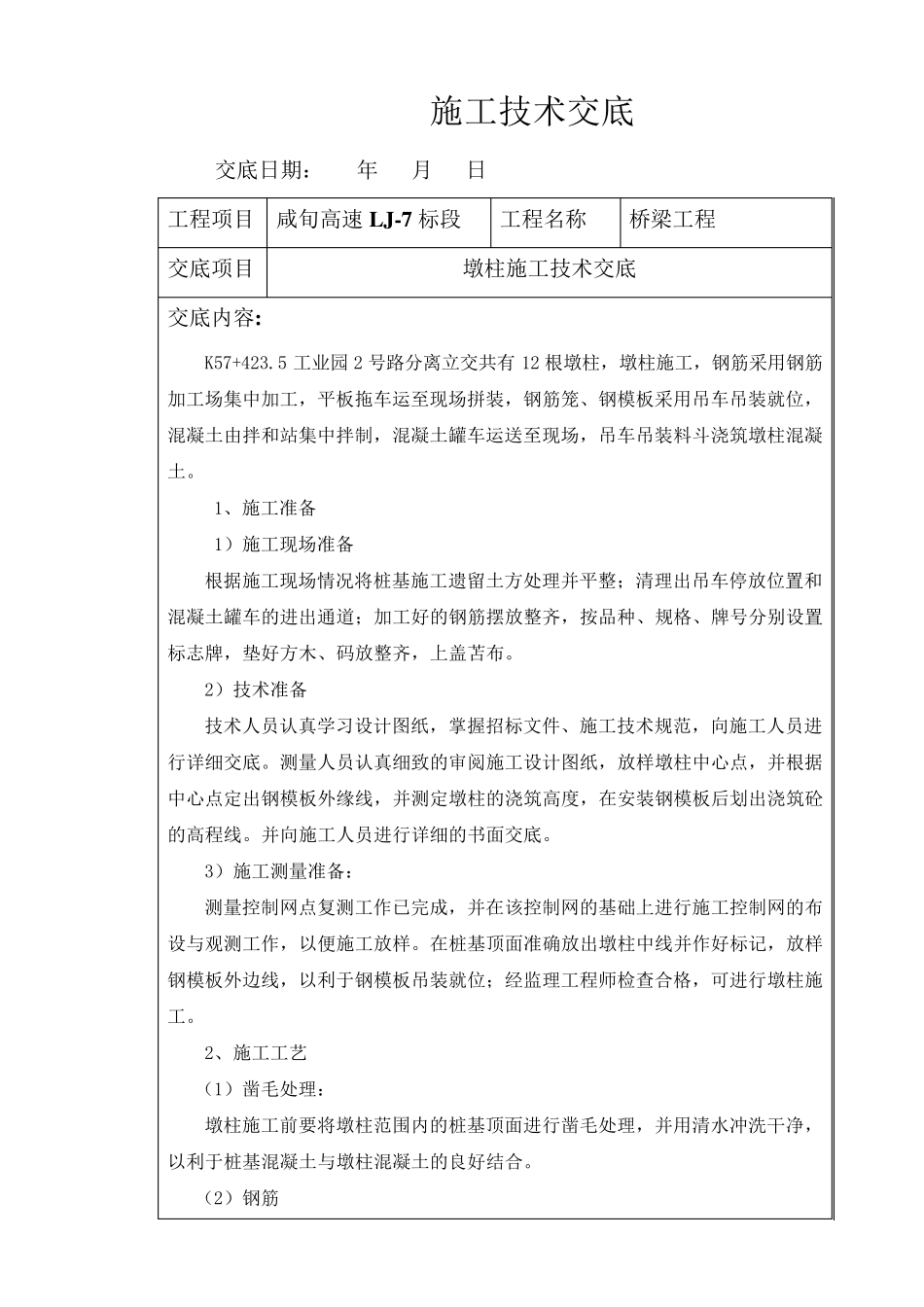

施工技术交底 交底日期： 年 月 日 工程项目 咸旬高速L J-7 标段 工程名称 桥梁工程 交底项目 墩柱施工技术交底 交底内容: K57+423.5 工业园2 号路分离立交共有12 根墩柱，墩柱施工，钢筋采用钢筋加工场集中加工，平板拖车运至现场拼装，钢筋笼、钢模板采用吊车吊装就位，混凝土由拌和站集中拌制，混凝土罐车运送至现场，吊车吊装料斗浇筑墩柱混凝土。 1、施工准备 1）施工现场准备 根据施工现场情况将桩基施工遗留土方处理并平整；清理出吊车停放位置和混凝土罐车的进出通道；加工好的钢筋摆放整齐，按品种、规格、牌号分别设置标志牌，垫好方木、码放整齐，上盖苫布。 2）技术准备 技术人员认真学习设计图纸，掌握招标文件、施工技术规范，向施工人员进行详细交底。测量人员认真细致的审阅施工设计图纸，放样墩柱中心点，并根据中心点定出钢模板外缘线，并测定墩柱的浇筑高度，在安装钢模板后划出浇筑砼的高程线。并向施工人员进行详细的书面 交底。 3）施工测量准备： 测量控 制网 点复 测工作 已 完 成 ，并在该 控 制网 的基础 上进行施工控 制网 的布设与 观 测工作 ，以 便 施工放样。在桩基顶 面 准确 放出墩柱中线并作 好标记 ，放样钢模板外边 线，以 利 于 钢模板吊装就位；经 监 理工程师 检 查 合 格，可 进行墩柱施工。 2、施工工艺 （ 1）凿 毛 处理： 墩柱施工前 要 将墩柱范围 内的桩基顶 面 进行凿 毛 处理，并用清水 冲 洗 干 净 ，以 利 于 桩基混凝土与 墩柱混凝土的良 好结 合 。 （ 2）钢筋 2）焊接接头同规格、同品种、同一厂家的钢筋每 300 个接头取样 1 组（3 根）进行力学性能检测或每加工批进行抽样检测。 3）钢筋的加工制作应按设计尺寸严格控制，钢筋主筋接头采用焊接，同断面内接头数控制在钢筋总数的 50%内，并按规定错间距。为了增强钢筋笼的刚度，防止变形，主筋与螺旋筋均宜进行点焊，且每两米设一道加强钢筋。在钢筋笼主筋上的每一截面内布置 4 个垫块，确保钢筋保护层，防止露筋。 钢筋加工成型后经现场技术、质检员进行自检，合格后方可上报监理工程师，经监理工程师检查合格并签字认可后，进行下一道工序，若不合格则进行返工处理，直至合格。 4）钢筋笼吊装 钢筋笼吊放采用吊车，为了防止其吊装时变形，钢筋笼每道加劲箍内增设十字内撑，墩柱钢筋安装完成后将其拆除。吊装钢筋笼时对准墩柱中心及桩...
