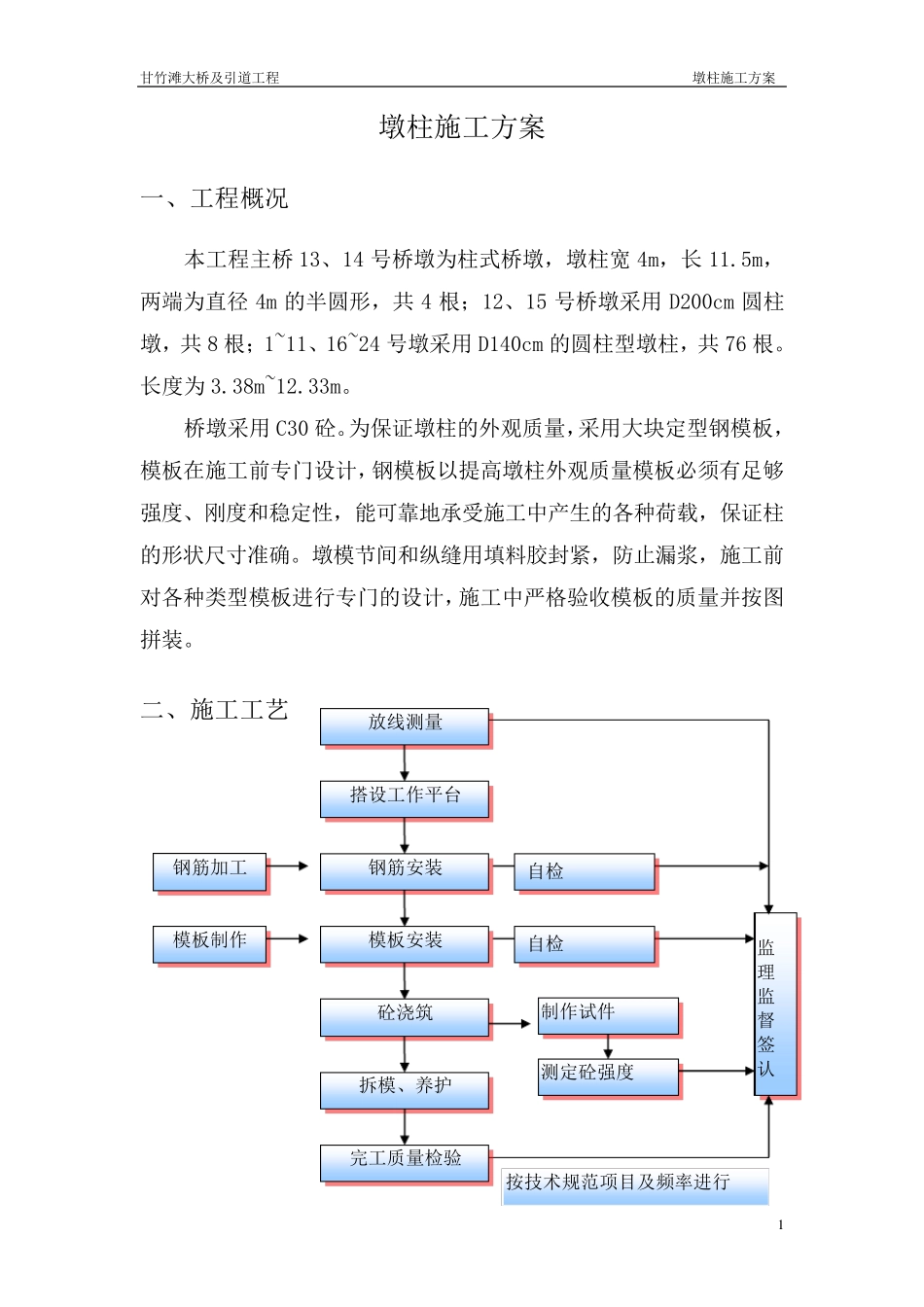

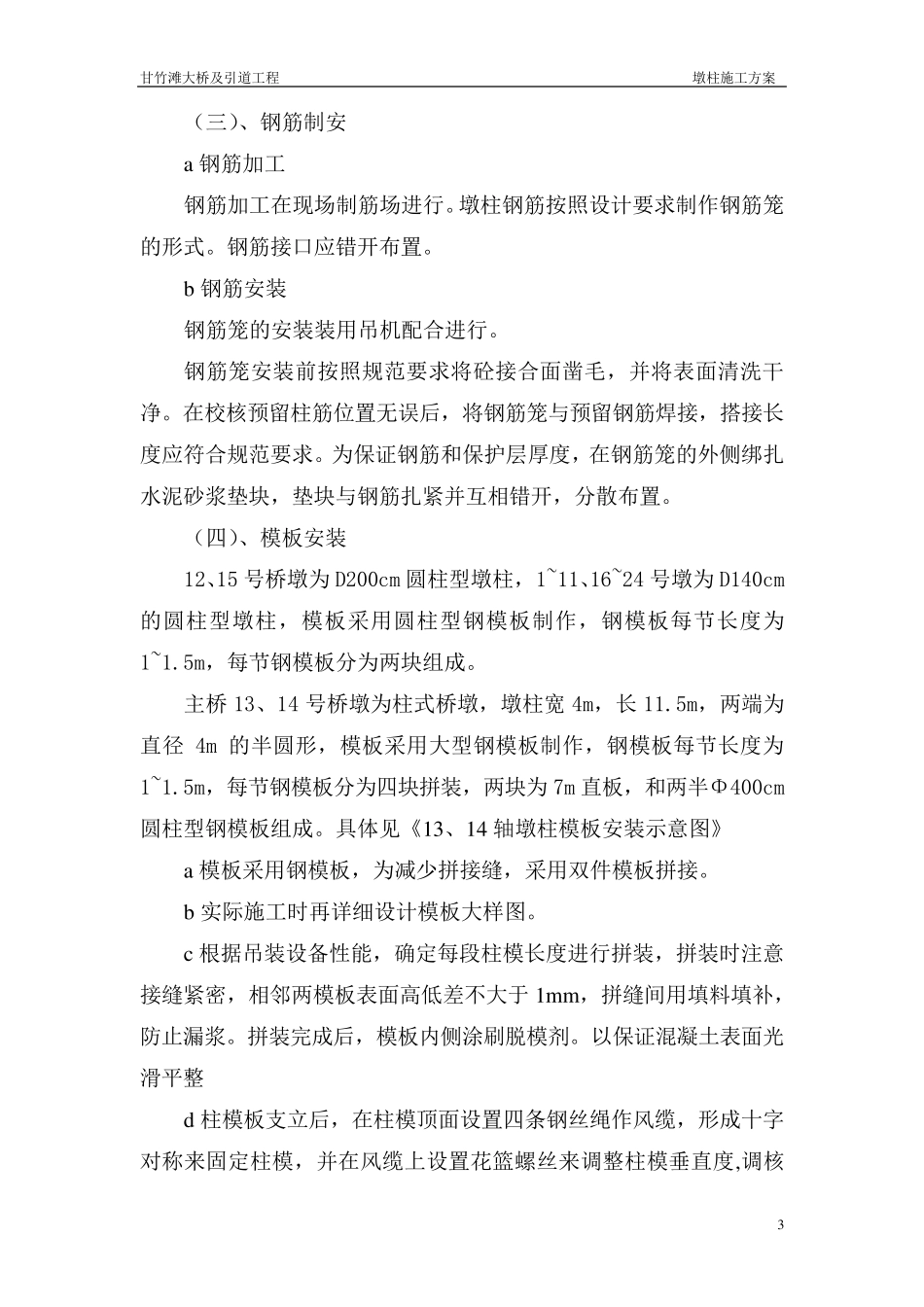

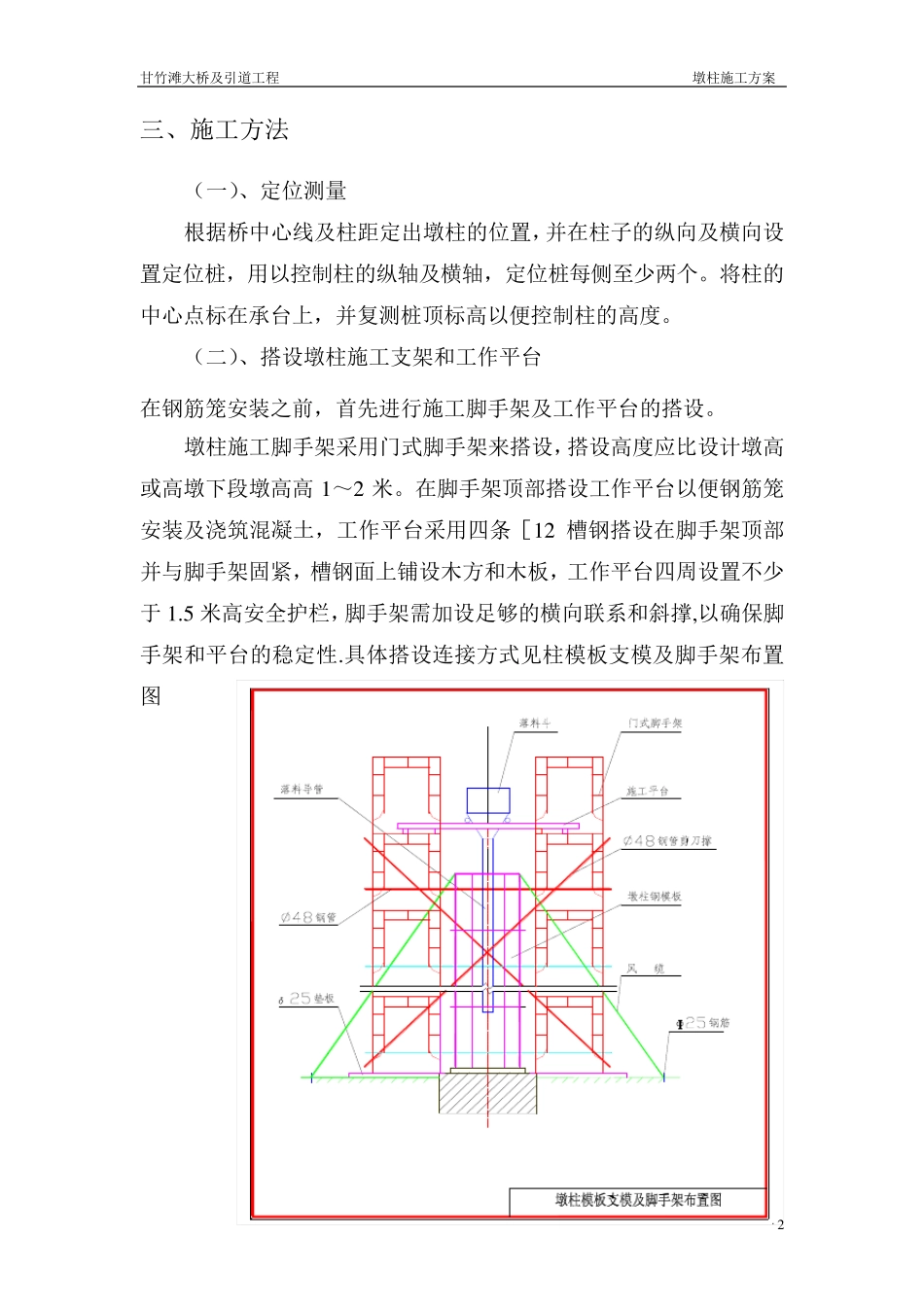

甘竹滩大桥及引道工程 墩柱施工方案 1 墩柱施工方案 一、工程概况 本工程主桥13、14 号桥墩为柱式桥墩，墩柱宽 4m，长 11.5m，两端为直径 4m 的半圆形，共 4 根；12、15 号桥墩采用 D200cm 圆柱墩，共 8 根；1~11、16~24 号墩采用 D140cm 的圆柱型墩柱，共 76 根。长度为 3.38m~12.33m。 桥墩采用 C30 砼。为保证墩柱的外观质量，采用大块定型钢模板，模板在施工前专门设计，钢模板以提高墩柱外观质量模板必须有足够强度、刚度和稳定性，能可靠地承受施工中产生的各种荷载，保证柱的形状尺寸准确。墩模节间和纵缝用填料胶封紧，防止漏浆，施工前对各种类型模板进行专门的设计，施工中严格验收模板的质量并按图拼装。 二、施工工艺 钢筋加工 模板制作 放线测量 钢筋安装 砼浇筑 拆模、养护 搭设工作平台 模板安装 监 理 监 督 签 认 制作试件 测定砼强度 按技术规范项目及频率进行 完工质量检验 自检 自检 甘竹滩大桥及引道工程 墩柱施工方案 2 三、施工方法 （一）、定位测量 根据桥中心线及柱距定出墩柱的位置，并在柱子的纵向及横向设置定位桩，用以控制柱的纵轴及横轴，定位桩每侧至少两个。将柱的中心点标在承台上，并复测桩顶标高以便控制柱的高度。 （二）、搭设墩柱施工支架和工作平台 在钢筋笼安装之前，首先进行施工脚手架及工作平台的搭设。 墩柱施工脚手架采用门式脚手架来搭设，搭设高度应比设计墩高或高墩下段墩高高 1 ～2 米。在脚手架顶部搭设工作平台以便钢筋笼安装及浇筑混凝土，工作平台采用四条［1 2 槽钢搭设在脚手架顶部并与脚手架固紧，槽钢面上铺设木方和木板，工作平台四周设置不少于 1 .5 米高安全护栏，脚手架需加设足够的横向联系和斜撑,以确保脚手架和平台的稳定性.具体搭设连接方式见柱模板支模及脚手架布置图 甘竹滩大桥及引道工程 墩柱施工方案 3 （三）、钢筋制安 a 钢筋加工 钢筋加工在现场制筋场进行。墩柱钢筋按照设计要求制作钢筋笼的形式。钢筋接口应错开布置。 b 钢筋安装 钢筋笼的安装装用吊机配合进行。 钢筋笼安装前按照规范要求将砼接合面凿毛，并将表面清洗干净。在校核预留柱筋位置无误后，将钢筋笼与预留钢筋焊接，搭接长度应符合规范要求。为保证钢筋和保护层厚度，在钢筋笼的外侧绑扎水泥砂浆垫块，垫块与钢筋扎紧并互相错开，分散布置。 （四）、模板安装 12、15 号桥墩为D200cm 圆柱型墩柱， 1~11、16~24 号...
