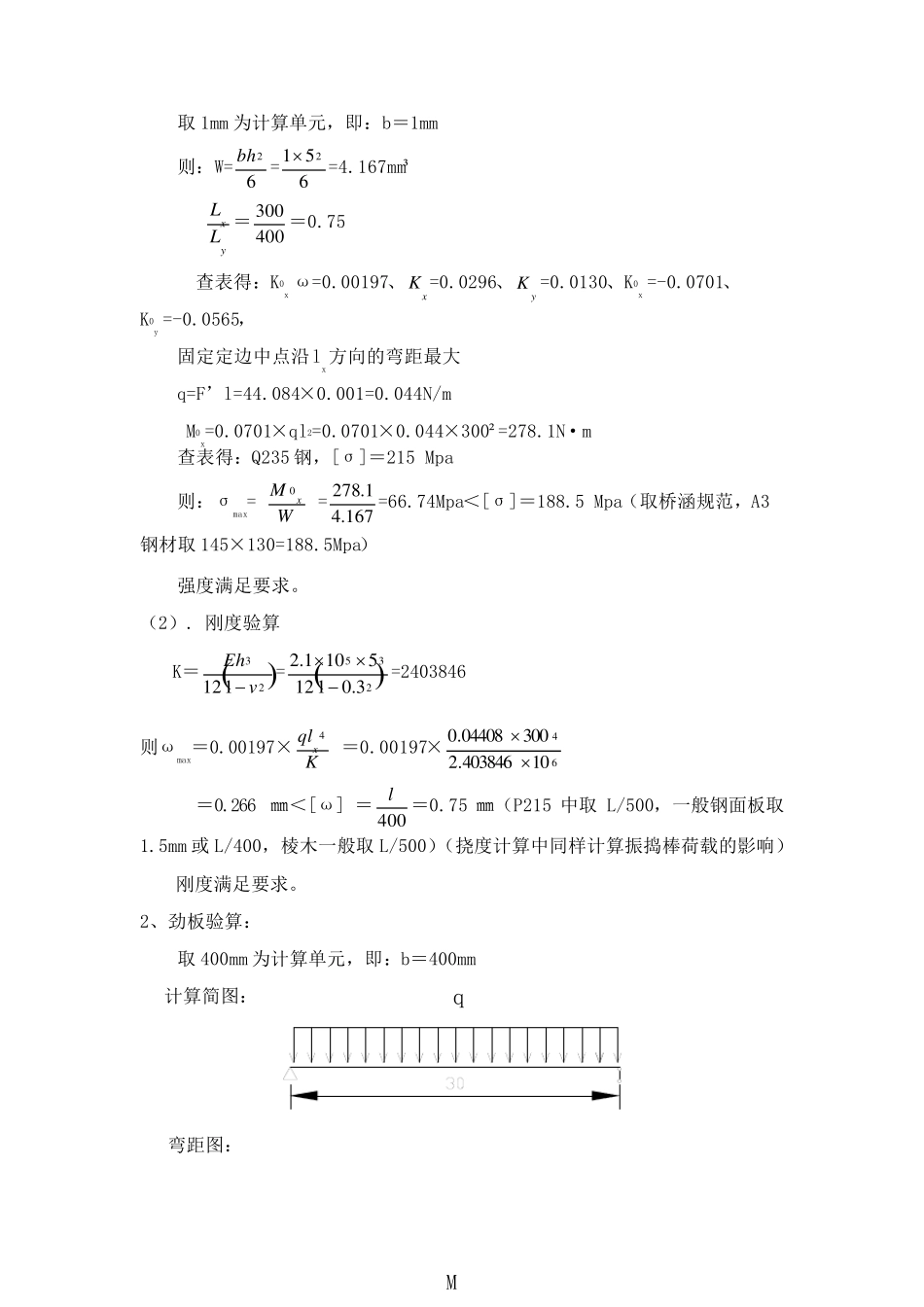

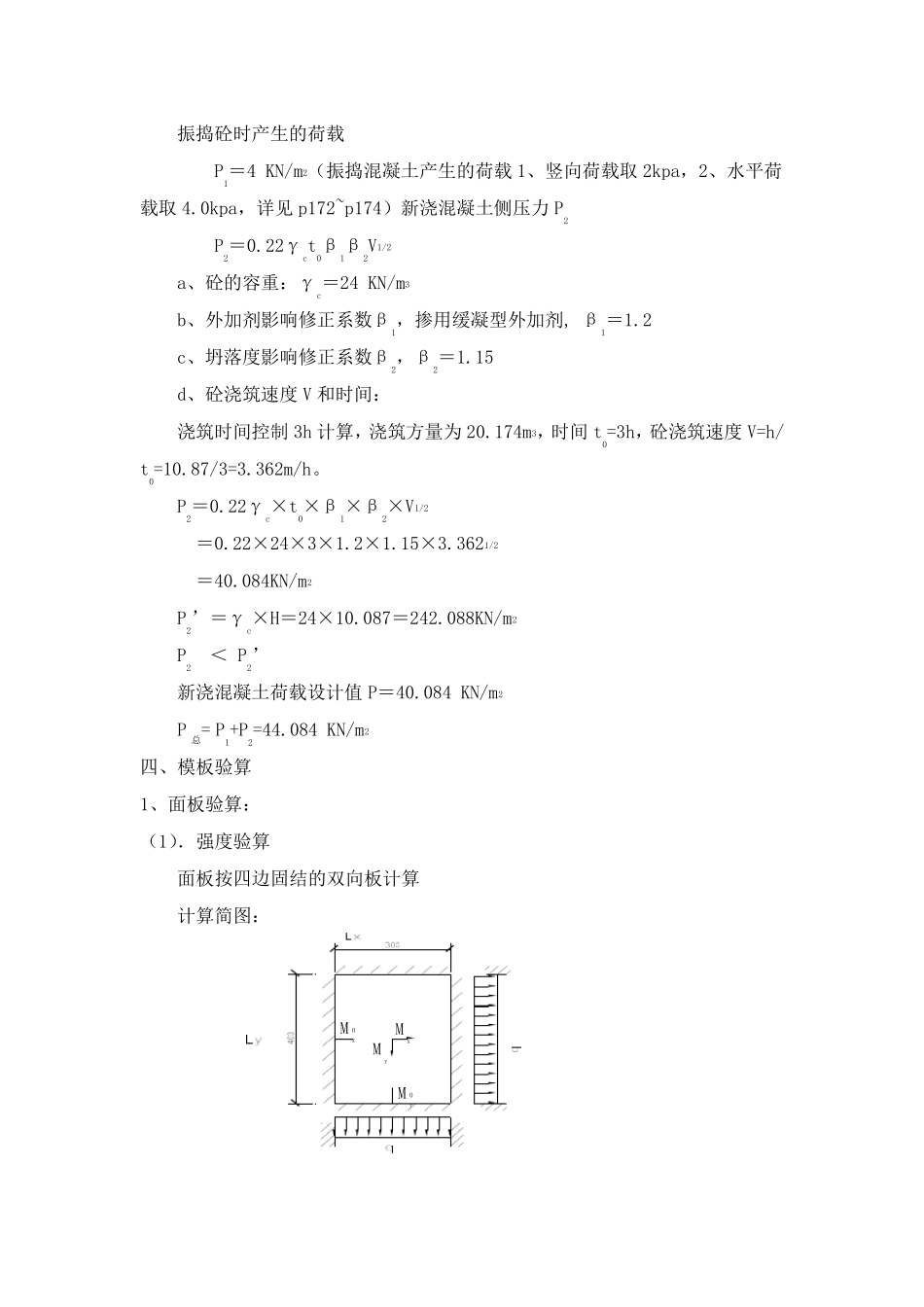

墩柱模板计算 一、计算依据 （1）《路桥施工计算手册》 （2）《水运工程混凝土施工规范》 （3）《钢结构设计手册》 （4）《钢结构设计规范》 二、模板初步设计 （1）面 板：5m 厚钢板 （2）加劲板：80×6 ㎜，竖向间距40 ㎝ （3）竖棱：[8 槽钢加固，横向间距30 ㎝ （4）横围檩：2[14b 槽钢，间距100 ㎝； （5）拉条螺杆：JLφ25 精轧螺纹钢筋， 布置方式如下图1 所示 图1 墩柱钢模板设计图 三、荷载分析 根据砼分层浇筑时产生的最大荷载来验算模板，通过计算，最大荷载是在16#墩墩柱（标高为▽-0.3m～▽+9.787m，高差为10.87m）时产生，因此，对最不利荷载进行计算。 荷载组合取：· 强度验算:振捣砼产生的荷载＋新浇混凝土侧压力 刚度验算: 新浇混凝土侧压力 AA5mm钢板[8型钢2[10型钢JL25精轧螺纹钢2[10型钢5mm钢板[8型钢BBA--AB--B振捣砼时产生的荷载 P1＝4 KN/m2（振捣混凝土产生的荷载1、竖向荷载取2kpa，2、水平荷载取4.0kpa，详见p172~p174）新浇混凝土侧压力P2 P2＝0.22γct0β1β2V1/2 a、砼的容重：γc＝24 KN/m3 b、外加剂影响修正系数β1，掺用缓凝型外加剂, β1＝1.2 c、坍落度影响修正系数β2，β2＝1.15 d、砼浇筑速度V 和时间： 浇筑时间控制3h 计算，浇筑方量为20.174m3，时间t0=3h，砼浇筑速度V=h/ t0=10.87/3=3.362m/h。 P2＝0.22γc×t0×β1×β2×V1/2 ＝0.22×24×3×1.2×1.15×3.3621/2 ＝40.084KN/m2 P2’＝γc×H＝24×10.087＝242.088KN/m2 P2 ＜ P2’ 新浇混凝土荷载设计值 P＝40.084 KN/m2 P 总= P1+P2=44.084 KN/m2 四、模板验算 1、面板验算： （1）．强度验算 面板按四边固结的双向板计算 计算简图： M 0xM 0yMxMy取1mm 为计算单元，即：b＝1mm 则：W= 62bh =6512=4.167mm³ yxLL ＝4 0 03 0 0 ＝0.75 查表得：K0x ω=0.00197、xK =0.0296、yK =0.0130、K0x =-0.0701、 K0y =-0.0565， 固定定边中点沿lx方向的弯距最大 q=F’l=44.084×0.001=0.044N/m M0x=0.0701×ql2=0.0701×0.044×300²=278.1N·m 查表得：Q235 钢，[σ]＝215 Mpa 则：σmax= WMx0 =1 6 7.41.2 7 8=66.74Mpa＜[σ]＝188.5 Mpa（取桥涵规范，A3钢材取145×130=188.5Mpa） 强度满足要求。 （2）. 刚度验算 K＝2311 2vEh=2353.011 251 01.2=2403846 则ωmax＝0.00197×Kqlx4 ＝0.00197×641 04 0 3 8 4 6...
