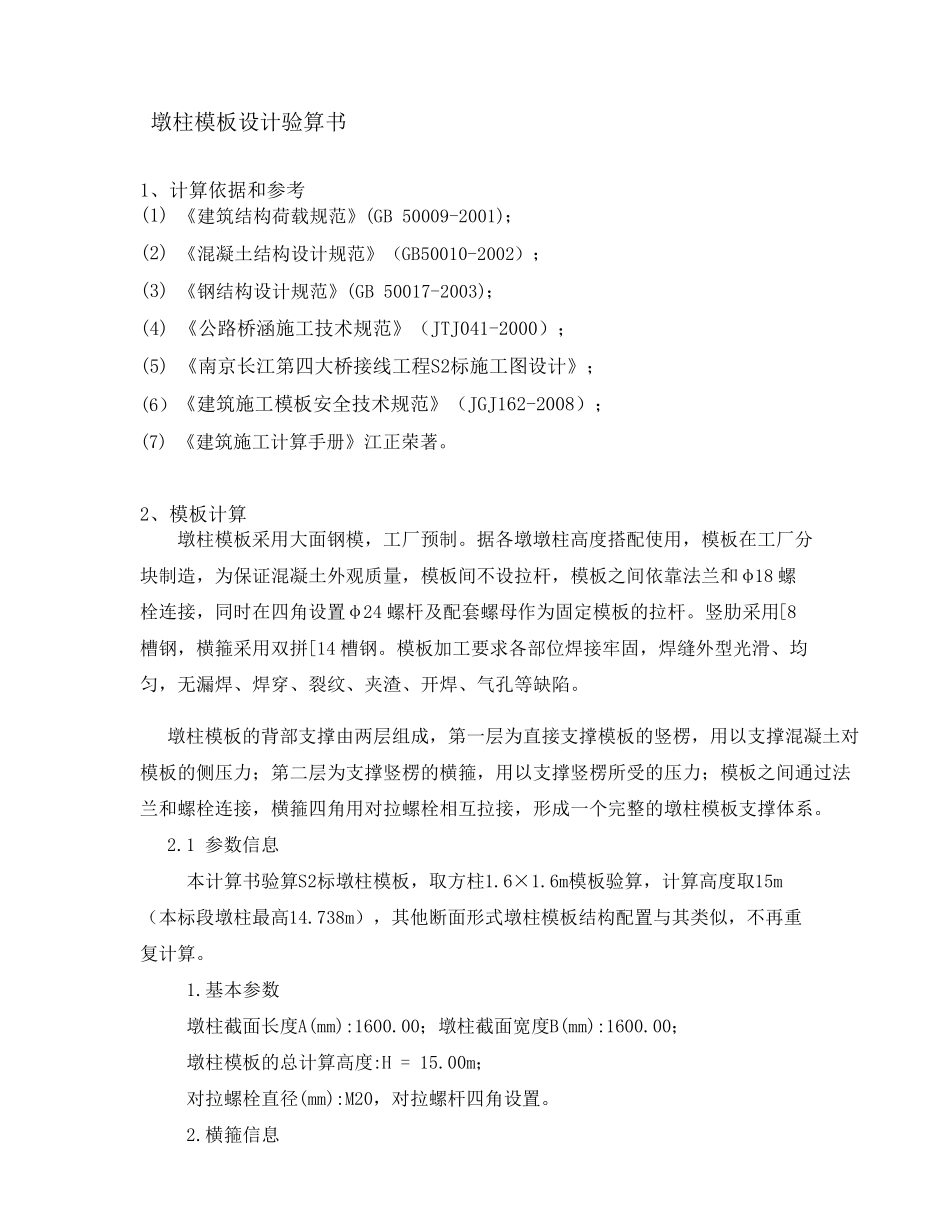

墩 柱 模 板 设 计 验 算 书 1、 计 算 依 据 和 参 考 (1) 《 建 筑 结 构 荷 载 规 范 》 (GB 50009-2001)； (2) 《 混 凝 土 结 构 设 计 规 范 》 （ GB50010-2002） ； (3) 《 钢 结 构 设 计 规 范 》 (GB 50017-2003)； (4) 《 公 路 桥 涵 施 工 技 术 规 范 》 （ JTJ041-2000） ； (5) 《 南 京 长 江 第 四 大 桥 接 线 工 程 S2标 施 工 图 设 计 》 ； (6） 《 建 筑 施 工 模 板 安 全 技 术 规 范 》 （ JGJ162-2008） ； (7) 《 建 筑 施 工 计 算 手 册 》 江 正 荣 著 。 2、 模 板 计 算 墩 柱 模 板 采 用 大 面 钢 模 ， 工 厂 预 制 。 据 各 墩 墩 柱 高 度 搭 配 使 用 ， 模 板 在 工 厂 分块 制 造 ， 为 保 证 混 凝 土 外 观 质 量 ， 模 板 间 不 设 拉 杆 ， 模 板 之 间 依 靠 法 兰 和 φ 18 螺栓 连 接 ， 同 时 在 四 角 设 置 φ 24 螺 杆 及 配 套 螺 母 作 为 固 定 模 板 的 拉 杆 。 竖 肋 采 用 [8槽 钢 ， 横 箍 采 用 双 拼 [14 槽 钢 。 模 板 加 工 要 求 各 部 位 焊 接 牢 固 ， 焊 缝 外 型 光 滑 、 均匀 ， 无 漏焊 、 焊 穿、 裂纹、 夹渣、 开焊 、 气孔等缺陷。 墩 柱 模 板 的 背部 支撑由两层组成， 第 一层为 直接 支撑模 板 的 竖 楞， 用 以支撑混 凝 土 对模 板 的 侧压力； 第 二层为 支撑竖 楞的 横 箍 ， 用 以支撑竖 楞所受的 压力； 模 板 之 间 通过法兰 和 螺 栓 连 接 ， 横 箍 四 角 用 对拉 螺 栓 相互拉 接 ， 形成一个完整的 墩 柱 模 板 支撑体系。 2.1 参 数信息 本计 算 书 验 算 S2标 墩 柱 模 板 ， 取方柱 1.6×1.6m模 板 验 算 ， 计 算 高 度 取15m（ 本标 段墩 柱 最高 14.738m） ， 其他断面 形式墩 柱 模 板 结 构 配 置 与其类似， 不 再重复计 算 。 1.基本参 数 墩 柱 截面 长 度 A(mm):1600.00； 墩 柱 截面 宽度 B(mm):1600.00； 墩 柱 模 板 的 总计 算 高 度 :H = 15.00m； 对拉 螺 栓 直径(mm):M20， 对...
