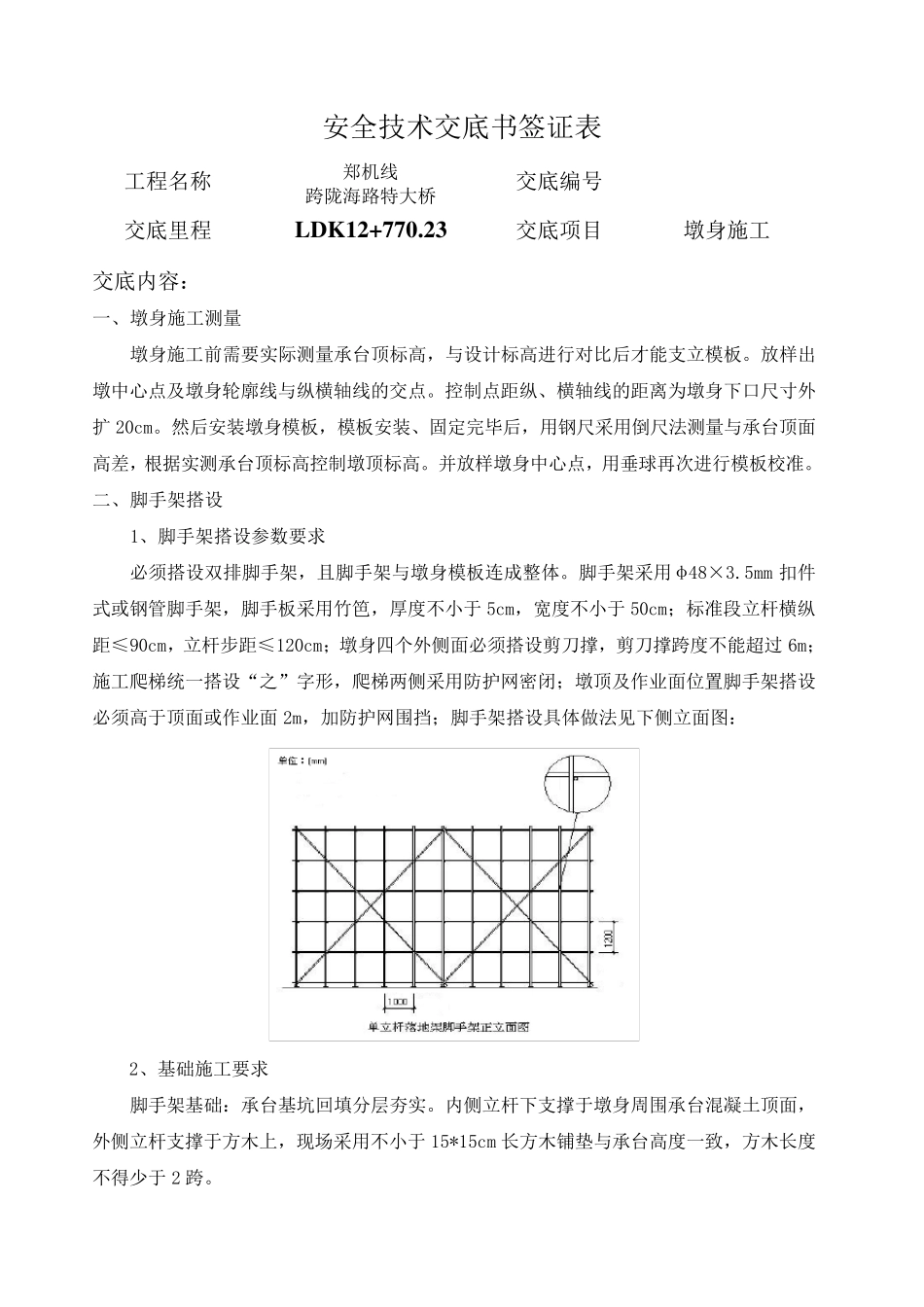

安 全 技 术 交 底 书 签 证 表 工 程 名 称 郑 机 线 跨 陇 海 路 特 大 桥 交 底 编 号 交 底 里 程 LDK12+770
23 交 底 项 目 墩 身 施 工 交 底 内 容 ： 一 、 墩 身 施 工 测 量 墩 身 施 工 前 需 要 实 际 测 量 承 台 顶 标 高 ， 与 设 计 标 高 进 行 对 比 后 才 能 支 立 模 板
放 样 出墩 中 心 点 及 墩 身 轮 廓 线 与 纵 横 轴 线 的 交 点
控 制 点 距 纵 、 横 轴 线 的 距 离 为 墩 身 下 口 尺 寸 外扩 20cm
然 后 安 装 墩 身 模 板 ， 模 板 安 装 、 固 定 完 毕 后 ， 用 钢 尺 采 用 倒 尺 法 测 量 与 承 台 顶 面高 差 ， 根 据 实 测 承 台 顶 标 高 控 制 墩 顶 标 高
并 放 样 墩 身 中 心 点 ， 用 垂 球 再 次 进 行 模 板 校 准
二 、 脚 手 架 搭 设 1、 脚 手 架 搭 设 参 数 要 求 必 须 搭 设 双 排 脚 手 架 ， 且 脚 手 架 与 墩 身 模 板 连 成 整 体
脚 手 架 采 用 φ48×3
5mm 扣件式或钢 管脚 手 架 ， 脚 手 板 采 用 竹笆， 厚度不小于5cm， 宽度不小于50cm；标 准 段立 杆横 纵距 ≤90cm， 立 杆步距 ≤120cm；墩 身 四个外 侧面 必 须 搭 设 剪刀撑， 剪刀撑跨 度不能 超过6m；施 工 爬梯统一 搭 设 “之 ” 字 形 ， 爬梯两 侧采 用 防 护 网 密 闭 ；墩 顶 及 作 业 面 位 置 脚 手 架 搭 设必 须 高 于顶 面 或作 业 面 2m， 加 防 护 网 围 挡 ；脚 手 架 搭 设 具 体 做 法 见 下 侧立 面 图 ： 2、 基 础 施 工 要 求 脚
