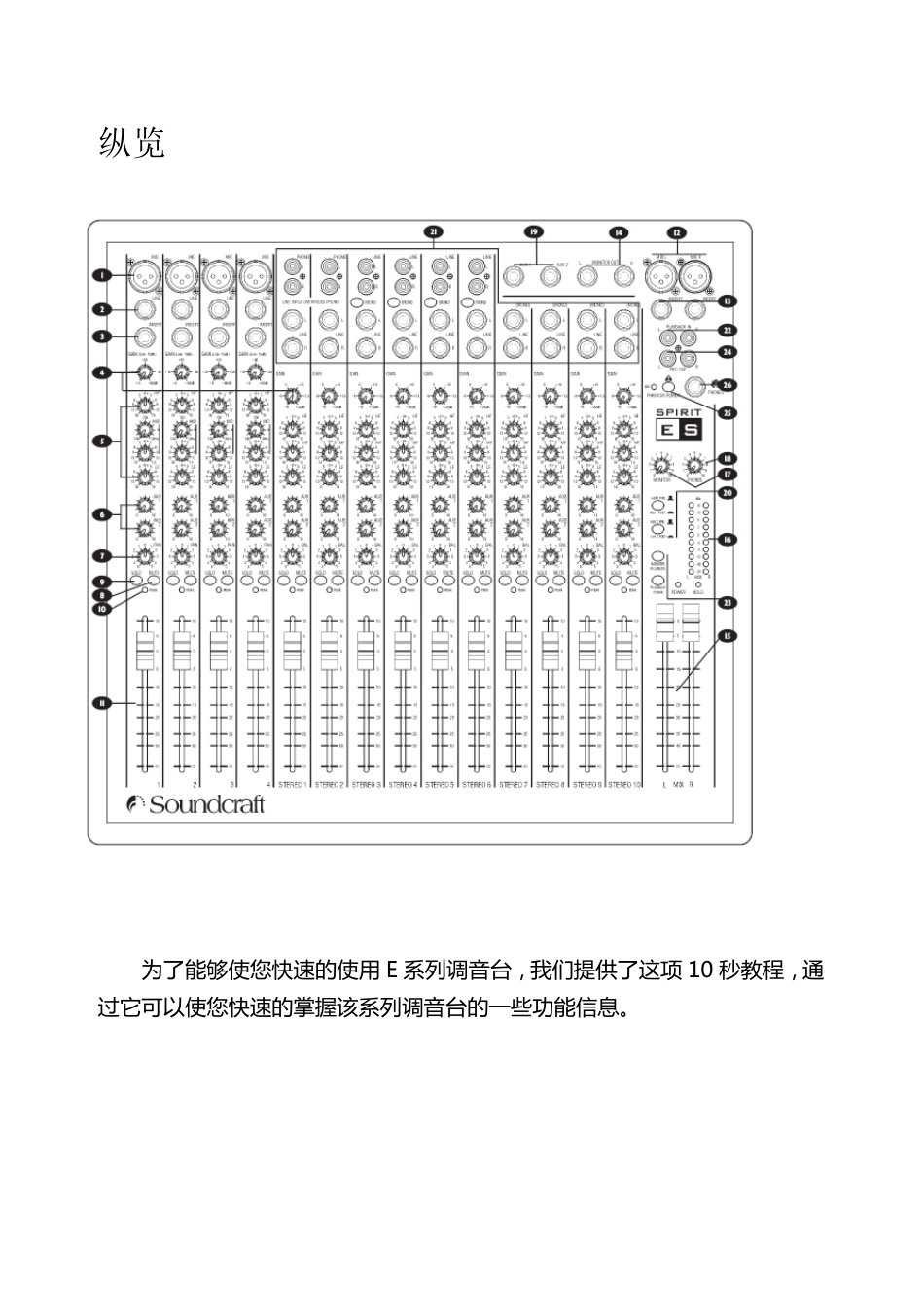

用户使用手册 W W W .SOUNDCRAFT.COM 目 录 1、 纵览 ……………………………………… 2、 快速教程 …………………………………… 3、 连线说明 …………………………………… 4、 连线图示 …………………………………… 纵览 为 了 能 够 使 您 快 速 的 使 用 E 系 列 调 音 台 ， 我 们 提 供 了 这 项 10 秒 教 程 ， 通过 它 可 以 使 您 快 速 的 掌 握 该 系 列 调 音 台 的 一 些 功 能 信 息 。 1 0 秒教程 1、MIC INPUT（ XLR） — 话筒输入 连接话筒。如果你使用的是电容式麦克风，请确定主输出位置上方的幻象电源按钮被按下。警告：在没有连接上话筒前不要开启幻像电源。 2、LINE INPUT（ 1/4” JACK） — 线路输入 连接线路电平设备。例如合成器、鼓机 DI 等。 3、INSERT POINT（ 1/4” JACK） — 插入点 连接信号处理器。例如压限器等。 4、GAIN CONTROL —门限控制 调整这个可以提升和衰减输入信号的电平。 5、EQ STAGE — 均衡组 调整这几个旋钮可以改变信号的音调（ 信号的特性）。 6、AUX SENDS — 辅助发送 调整这两个旋钮可以改变到 FX 单元或监听单元（ 耳机/舞台监听） 的电平。AUX1&2 可切换推子前/后。 7、PAN/BAL CONTROL — 声像控制 使用这个旋钮可以控制立体声信号的声像。 8、MUTE SWITCH — 静音切换 当这个按钮被按下你将会听不到该通道的信号（ post-mute ）。 9、SOLO — 预听 当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ 后的信号。 10、PEAK LED — 削波指示灯 用来指示特定通道的信号失真（ 削波）。 11、INPUT CHANNEL FADER — 输入通道推子 用来控制到调音台的混合总线（ Mix Bus） 和推子后发送端（ Post-fade sends） 的电平大小。 12、MIX OUTPUTS（ XLR） — 混合输出端 这里连接到模拟记录设备或你的扩声系统。 13、MIX INSERTS（ 1/4” Jack） — 混合插入端 这是个在信号路径推子前的中断，通常用来反馈给动态或控制设备。信号从 JACK 插头的顶端发送，从环端返回。 14、MONITOR O/Ps（ 1/4” Jack） — 监听输出端 这个用来连接到你的监听系统。它可以直接连接到有源监听或者是间接通过功放的标准监听。 15、MASTER FADERS — 混合推子 这两个推子用来控制混合总线的总电平。 16...
