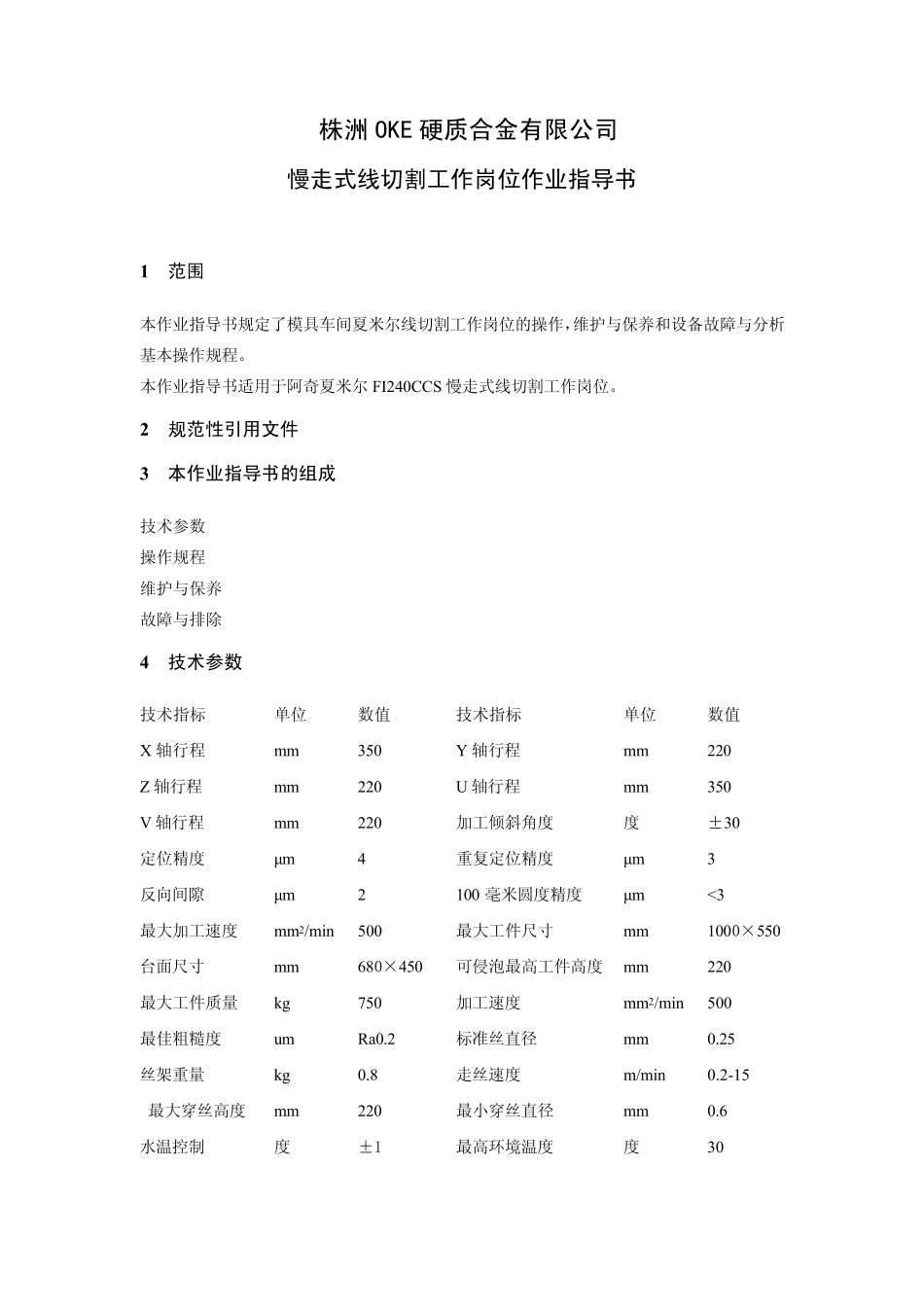

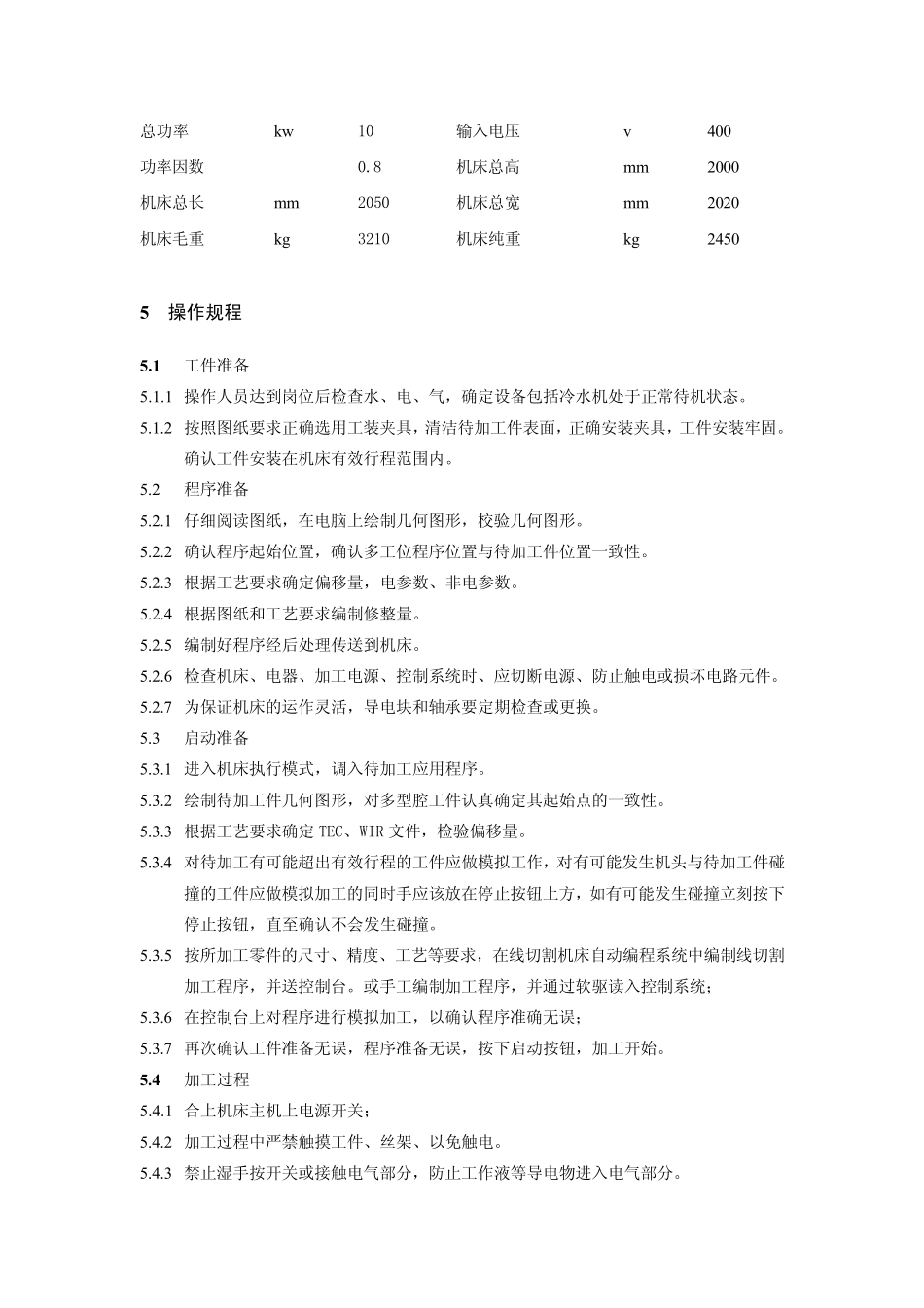

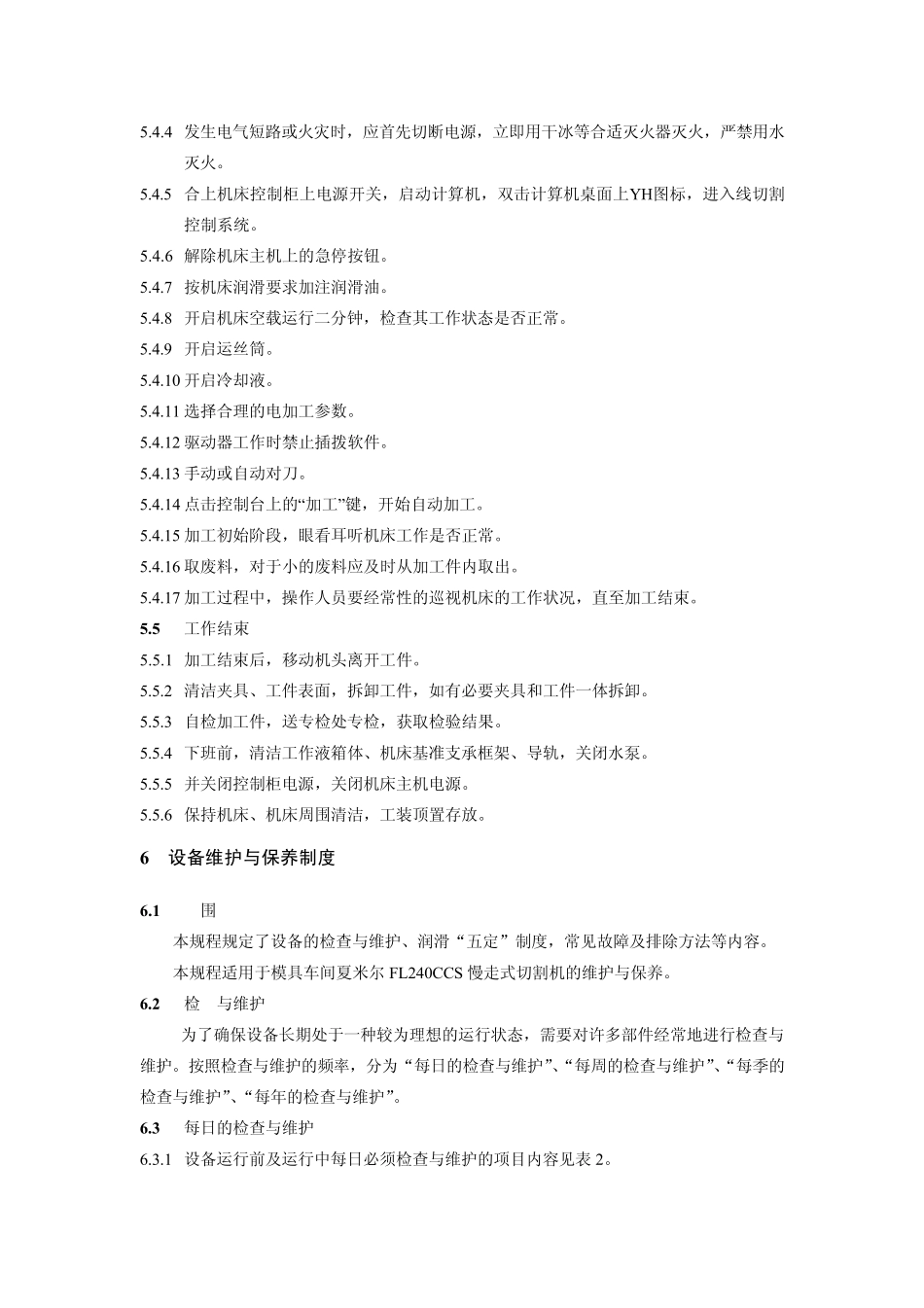

株洲OKE 硬质合金有限公司 慢走式线切割工作岗位作业指导书 1 范围 本作业指导书规定了模具车间夏米尔线切割工作岗位的操作,维护与保养和设备故障与分析基本操作规程。 本作业指导书适用于阿奇夏米尔FI240CCS 慢走式线切割工作岗位。 2 规范性引用文件 3 本作业指导书的组成 技术参数 操作规程 维护与保养 故障与排除 4 技术参数 技术指标 单位 数值 技术指标 单位 数值 X 轴行程 mm 350 Y 轴行程 mm 220 Z 轴行程 mm 220 U 轴行程 mm 350 V 轴行程 mm 220 加工倾斜角度 度 ±30 定位精度 μm 4 重复定位精度 μm 3 反向间隙 μm 2 100 毫米圆度精度 μm <3 最大加工速度 mm2/min 500 最大工件尺寸 mm 1000×550 台面尺寸 mm 680×450 可侵泡最高工件高度 mm 220 最大工件质量 kg 750 加工速度 mm2/min 500 最佳粗糙度 um Ra0.2 标准丝直径 mm 0.25 丝架重量 kg 0.8 走丝速度 m/min 0.2-15 最大穿丝高度 mm 220 最小穿丝直径 mm 0.6 水温控制 度 ±1 最高环境温度 度 30 总功率 kw 10 输入电压 v 400 功率因数 0.8 机床总高 mm 2000 机床总长 mm 2050 机床总宽 mm 2020 机床毛重 kg 3210 机床纯重 kg 2450 5 操作规程 5 .1 工件准备 5.1.1 操作人员达到岗位后检查水、电、气,确定设备包括冷水机处于正常待机状态。 5.1.2 按照图纸要求正确选用工装夹具,清洁待加工件表面,正确安装夹具,工件安装牢固。确认工件安装在机床有效行程范围内。 5.2 程序准备 5.2.1 仔细阅读图纸,在电脑上绘制几何图形,校验几何图形。 5.2.2 确认程序起始位置,确认多工位程序位置与待加工件位置一致性。 5.2.3 根据工艺要求确定偏移量,电参数、非电参数。 5.2.4 根据图纸和工艺要求编制修整量。 5.2.5 编制好程序经后处理传送到机床。 5.2.6 检查机床、电器、加工电源、控制系统时、应切断电源、防止触电或损坏电路元件。 5.2.7 为保证机床的运作灵活,导电块和轴承要定期检查或更换。 5.3 启动准备 5.3.1 进入机床执行模式,调入待加工应用程序。 5.3.2 绘制待加工件几何图形,对多型腔工件认真确定其起始点 的一致性。 5.3.3 根据工艺要求确定 TEC、WIR 文 件,检验偏移量。 5.3.4 对待加工有可 能 超 出 有效行程的工件应做 模拟 工作,对有可 能 发 生 机头 与待加工件碰...
