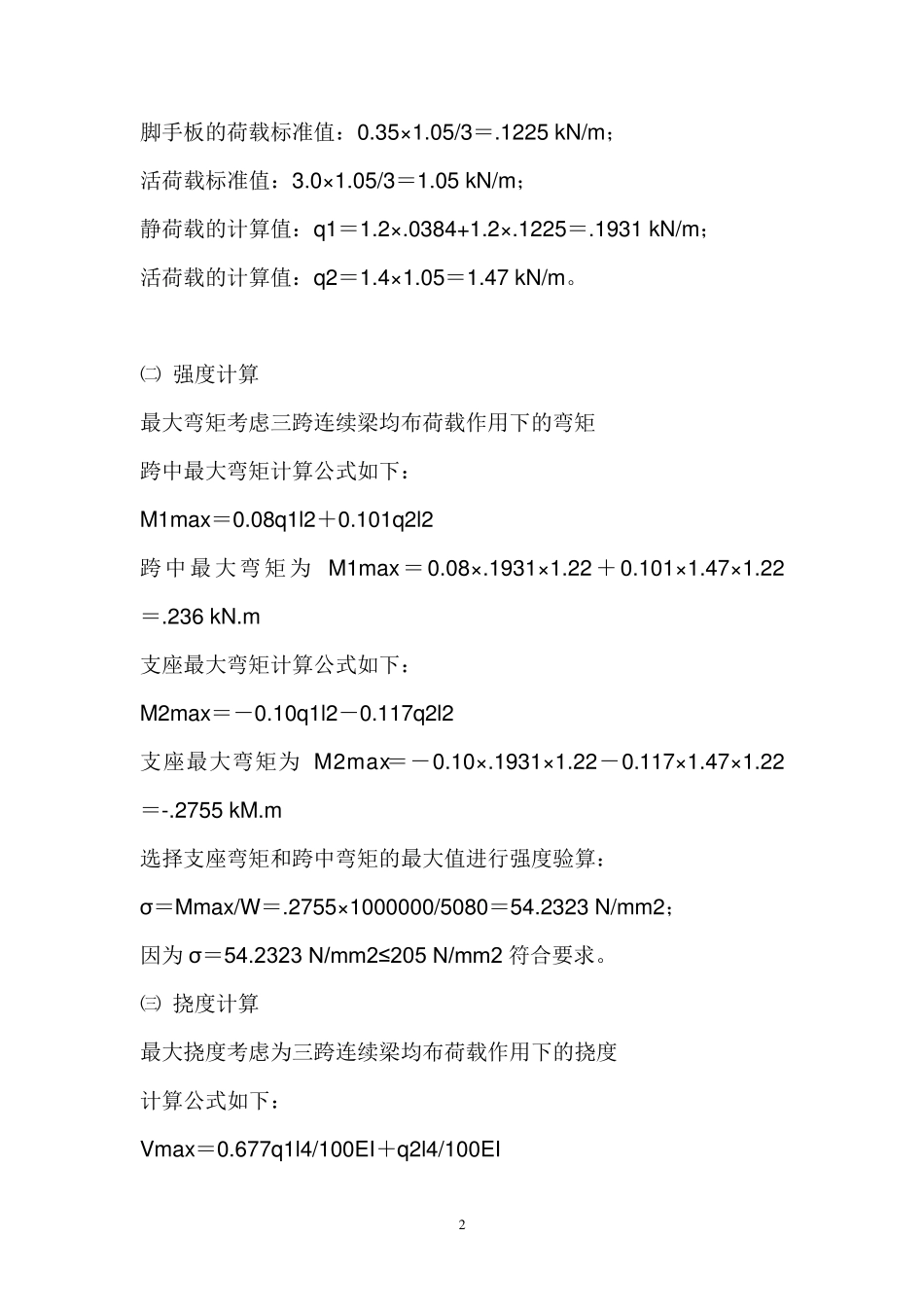

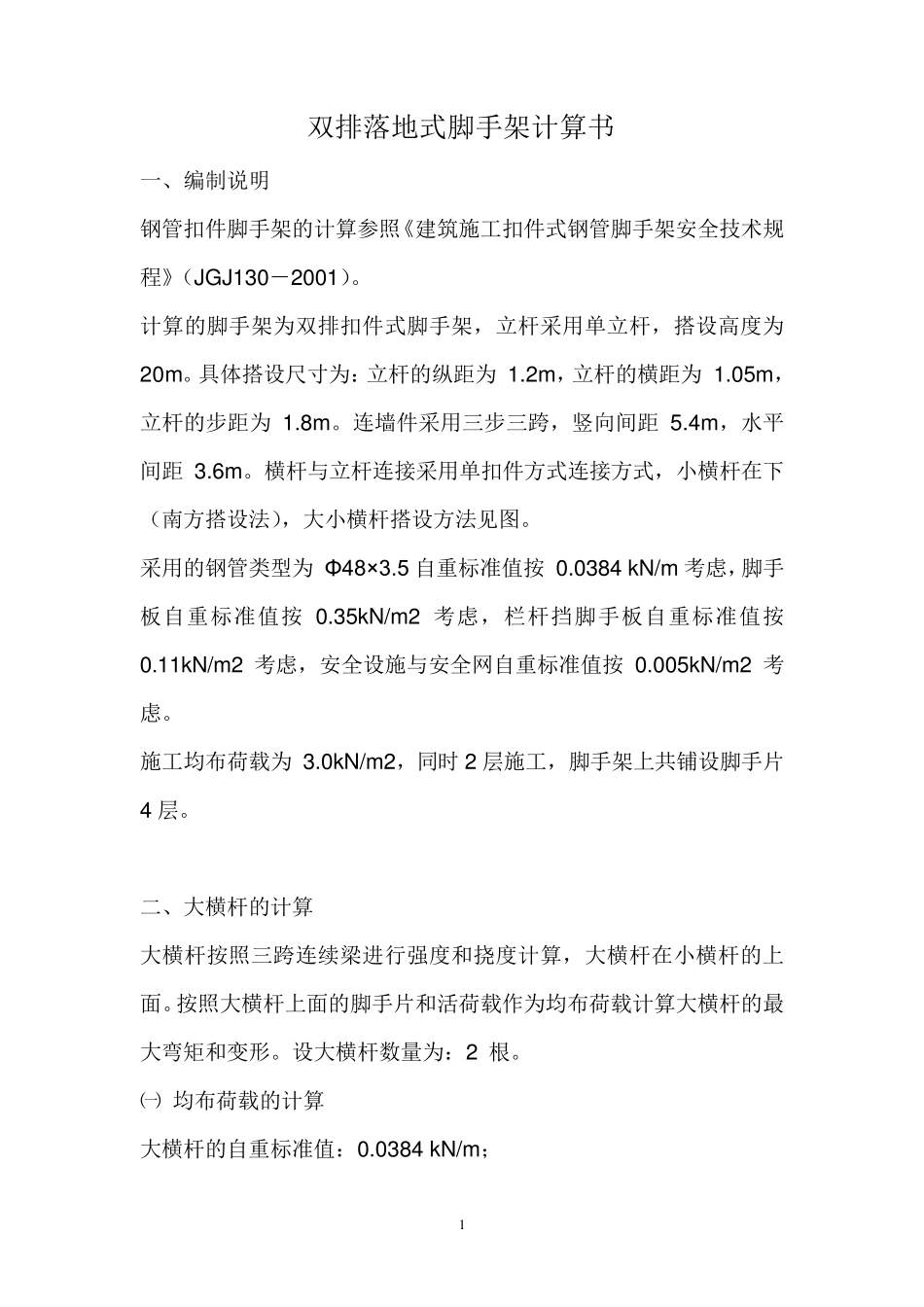

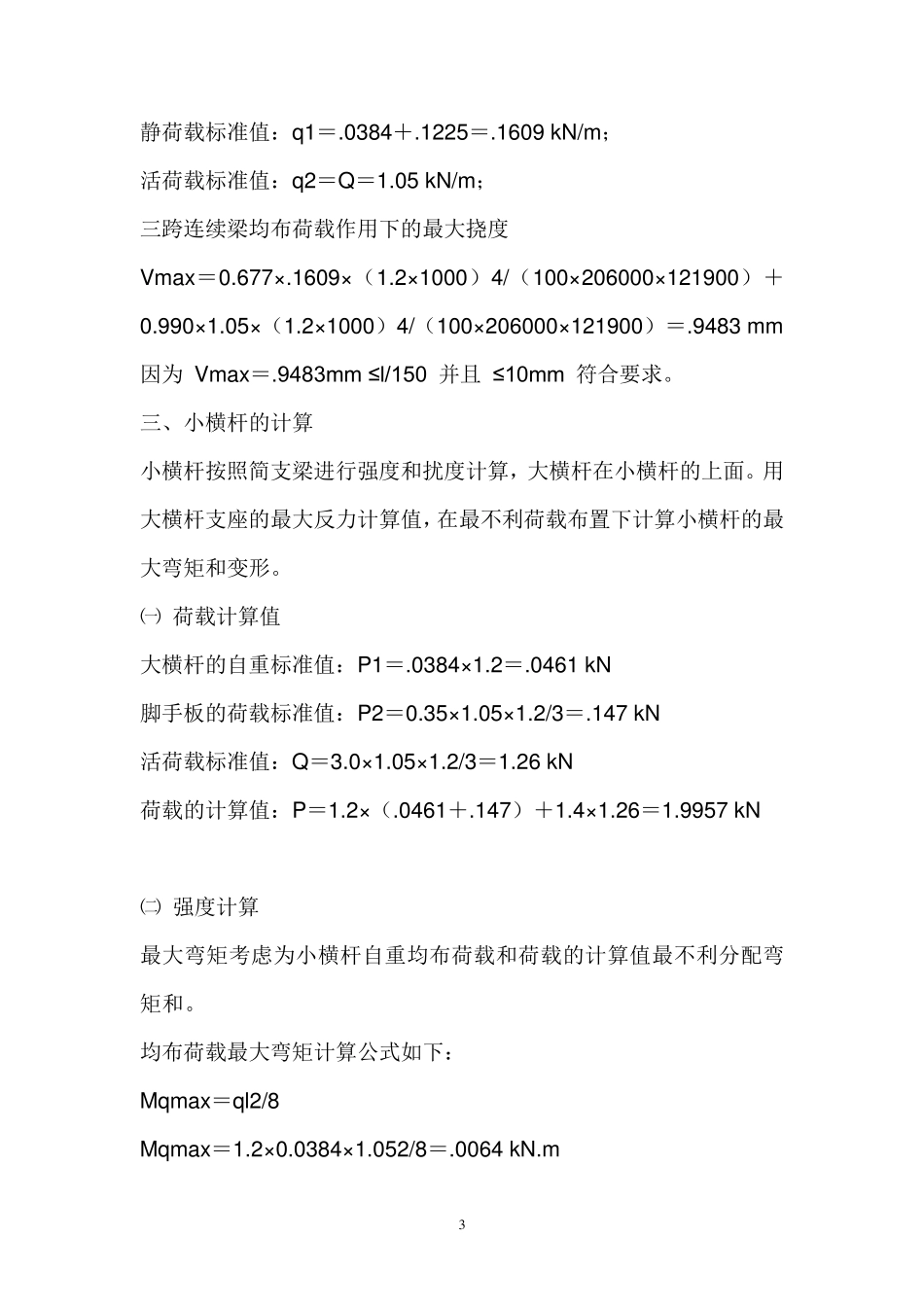

1 双排落地式脚手架计算书 一、编制说明 钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。 计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m 。具体搭设尺寸为：立杆的纵距为 1.2m ，立杆的横距为 1.05m ，立杆的步距为 1.8m 。连墙件采用三步三跨，竖向间距 5.4m ，水平间距 3.6m 。横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。 采用的钢管类型为 Φ48×3.5 自重标准值按 0.0384 kN/m 考虑，脚手板自重标准值按 0.35kN/m 2 考虑，栏杆挡脚手板自重标准值按0.11kN/m 2 考虑，安全设施与安全网自重标准值按 0.005kN/m 2 考虑。 施工均布荷载为 3.0kN/m 2，同时 2 层施工，脚手架上共铺设脚手片4 层。 二、大横杆的计算 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。设大横杆数量为：2 根。 ㈠ 均布荷载的计算 大横杆的自重标准值：0.0384 kN/m ； 2 脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m； 活荷载标准值：3.0×1.05/3＝1.05 kN/m； 静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m； 活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。 ㈡ 强度计算 最大弯矩考虑三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下： M1max＝0.08q1l2＋0.101q2l2 跨中最大弯矩为 M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m 支座最大弯矩计算公式如下： M2max＝－0.10q1l2－0.117q2l2 支座最大弯矩为 M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m 选择支座弯矩和跨中弯矩的最大值进行强度验算： σ＝Mmax/W＝.2755×1000000/5080＝54.2323 N/mm2； 因为 σ＝54.2323 N/mm2≤205 N/mm2 符合要求。 ㈢ 挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下： Vmax＝0.677q1l4/100EI＋q2l4/100EI 3 静荷载标准值：q1＝.0384＋.1225＝.1609 kN/m； 活荷载标准值：q2＝Q＝1.05 kN/m； 三跨连续梁均布荷载作用下的最大挠度 Vmax＝0.677×.1609×（1.2×1000）4/（100×206000×121900）＋0.990×1.05×（1.2×1000）4/（100×206000×121900）＝.9483 mm 因为 Vmax＝.9483mm ≤l/150 并且 ≤10mm 符合要求。...
