外墙脚手架及安全通道施工方案VIP免费

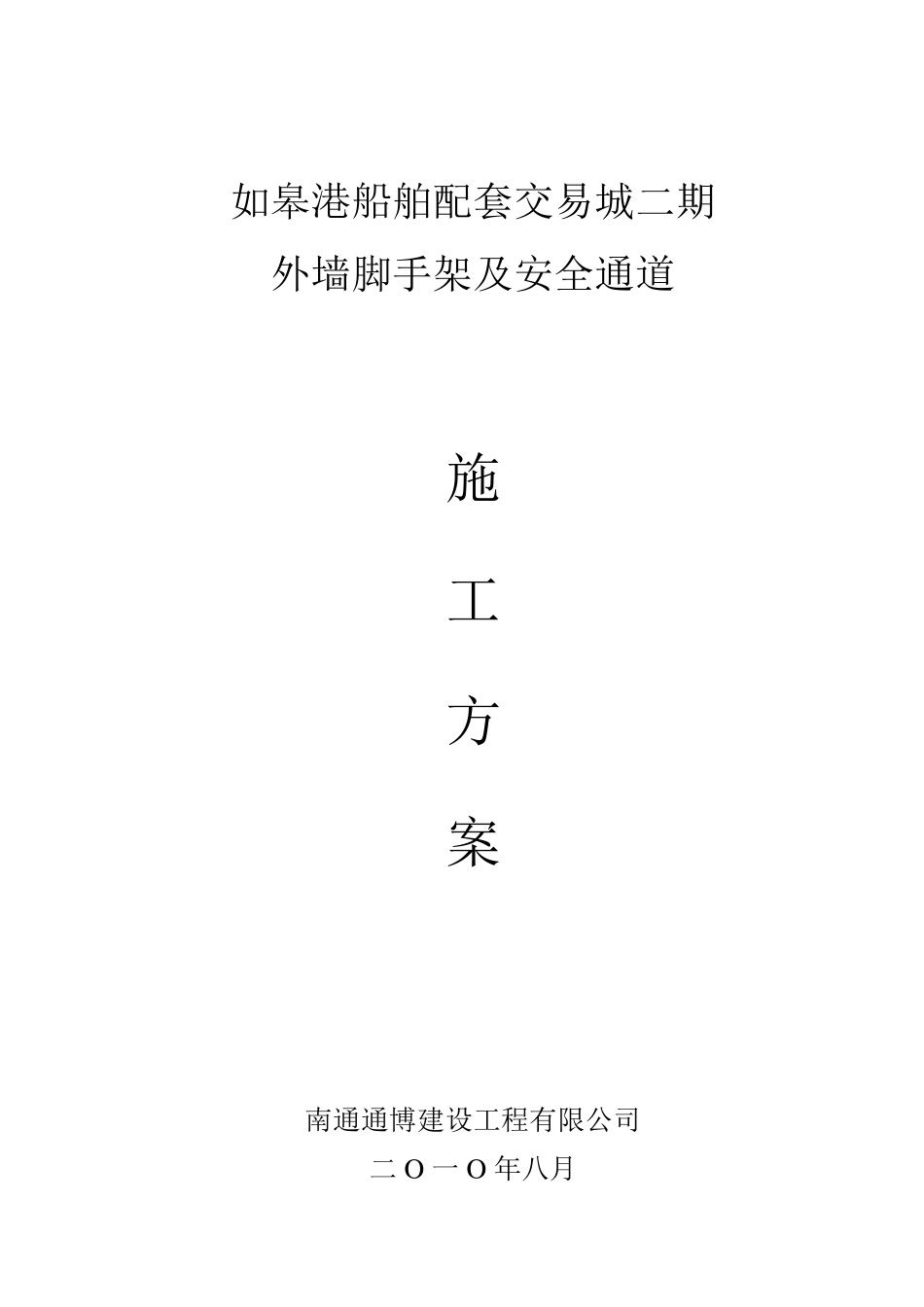

外墙脚手架及安全通道施工方案_第1页
1/17
外墙脚手架及安全通道施工方案_第2页
2/17
外墙脚手架及安全通道施工方案_第3页
3/17
如皋港船舶配套交易城二期 外墙脚手架及安全通道 施 工 方 案 南通通博建设工程有限公司 二O 一 O 年八月 目 录 第一章 工程概况 第二章 外脚手架施工方案 一、编制依据 二、施工方案的确定 三、施工部署 四、主要构造措施 五、外脚手架安全性能计算 六、脚手架的搭设 七、搭设外架的安全措施 第三章 安全通道施工方案 一、安全通道布局 二、安全通道的搭设 附图一:落地式双排脚手架搭设示意图 第一章 工程概况 如皋港船舶配套交易城二期1#、3#、5#、7#、9#、11#,13#楼工程是由南通金嘉花园房地产开发有限公司开发,本工程位于如皋市长江镇(如皋港区)长青沙疏港路西侧,纬二路南侧,已建船舶交易城北侧,框架结构,其中1#、3#、5#、7#、9#、11#楼为六层框架结构。 本工程设计合理使用年限为50 年;本工程耐火等级为一级,地下室耐火等级一级,结构内型:剪力墙结构,结构抗震设防力度为六度,屋面与地下室防水为二级。 表1-1 序号 项目名称 内 容 1 工程名称 如皋港船舶配套交易城二期1#、3#、5#、7#、9#、11#、13#楼工程 2 工程地址 长青沙疏港路西、纬二路南侧、已建船舶配套交易城北侧 3 建设单位 南通市金嘉花园房地产开发有限公司 4 设计单位 南通市建筑设计研究院有限公司 5 监理单位 南通远大建设工程咨询有限公司 6 施工单位 南通通博建设工程有限公司 7 耐久年限 50 年 场地类别 Ш类 抗震设防烈度 6 度 结构抗震设防标准 丙类 8 建筑规模 层 数 六层,其中13#楼是十二层 9 建筑面积 地 上 41021M2 10 结构形式 上部结构 框架结构 11 工期目标 工程总工期为450 日历天 12 质量目标 合 格 第二章 外脚手架施工方案 一、编制依据 1、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001,J84-2001)。 2、建筑施工安全检查标准 JGJ59-99。 二、施工方案的确定 依据本工程特点,外脚手架采用两种方案搭设,1#、3#、5#、7#、9#、11#楼采用双排钢管脚手架;13#楼一~四层采用双排钢管脚手架,四层以上采用升降脚手架。 本方案为双排钢管脚手架施工方案,升降脚手架施工方案详见主体阶段施工方案。 三、施工部署 (一)、双排钢管脚手架布局 外墙采用落地式双排脚手架,生根于 1 轴、36 轴、A 轴、F 轴向外2 米硬化场地上。 (二)、双排钢管脚手架布置 脚手架立杆横距 b=1.05m ,立杆纵距 l=1.5m ,步距高 h=1.80m ,内立...
