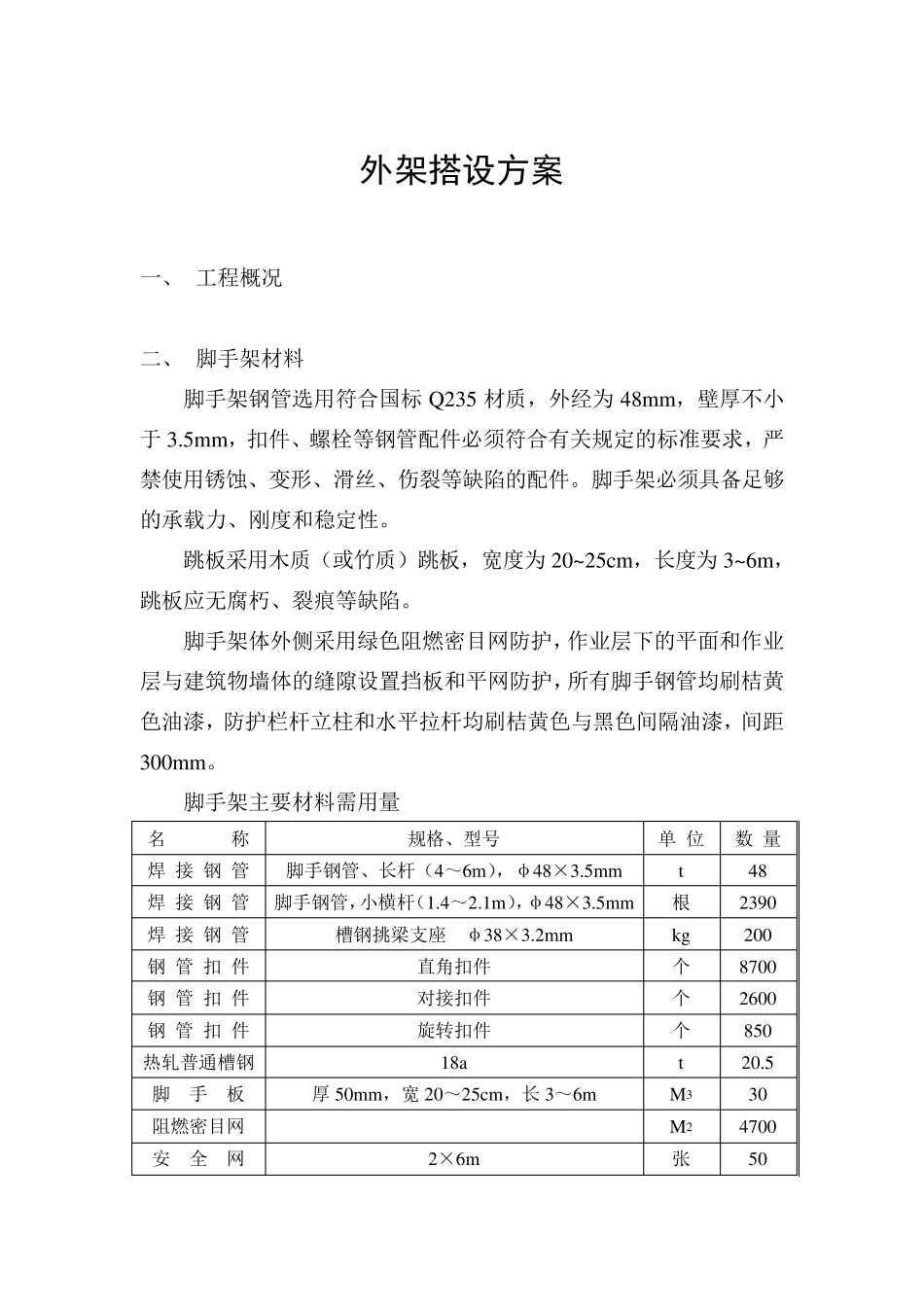

外架搭设方案 一 、 工 程 概 况 二 、 脚 手 架 材 料 脚 手 架 钢 管 选 用 符 合 国 标 Q235 材 质 ， 外 经 为 48mm， 壁 厚 不 小于 3.5mm， 扣 件 、 螺 栓 等 钢 管 配 件 必 须 符 合 有 关 规 定 的 标 准 要 求 ， 严禁 使 用 锈 蚀 、 变 形 、 滑 丝 、 伤 裂 等 缺 陷 的 配 件 。 脚 手 架 必 须 具 备 足 够的 承 载 力 、 刚 度 和 稳 定 性 。 跳 板 采 用 木 质 （ 或 竹 质 ） 跳 板 ， 宽 度 为 20~ 25cm， 长 度 为 3~ 6m，跳 板 应 无 腐 朽 、 裂 痕 等 缺 陷 。 脚 手 架 体 外 侧 采 用 绿 色 阻 燃 密 目 网 防 护 ， 作 业 层 下 的 平 面 和 作 业层 与 建 筑 物 墙 体 的 缝 隙 设 置 挡 板 和 平 网 防 护 ， 所 有 脚 手 钢 管 均 刷 桔 黄色 油 漆 ， 防 护 栏 杆 立 柱 和 水 平 拉 杆 均 刷 桔 黄 色 与 黑 色 间隔油 漆 ， 间距300mm。 脚 手 架 主要 材 料 需用 量 名 称 规 格、 型号 单 位 数 量 焊 接 钢 管 脚 手 钢 管 、 长 杆 （ 4～6m）， φ48×3.5mm t 48 焊 接 钢 管 脚 手 钢 管 ，小 横杆（ 1.4～2.1m），φ48×3.5mm 根 2390 焊 接 钢 管 槽钢 挑梁支座 φ38×3.2mm kg 200 钢 管 扣 件 直角扣 件 个 8700 钢 管 扣 件 对接扣 件 个 2600 钢 管 扣 件 旋转扣 件 个 850 热 轧 普 通 槽钢 18a t 20.5 脚 手 板 厚 50mm， 宽 20～25cm， 长 3～6m M3 30 阻 燃 密 目 网 M2 4700 安 全 网 2×6m 张 50 注：热轧普通槽钢型号应采用18a（理论重量为20.17kg/m），当购买不到该型号的槽钢时，可采用18b（理论重量为22.99kg/m）代换，其需用数量相应调整为23.4t。不得用同型号热轧轻型槽钢代换。 三、 双排落地式脚手架的搭设 双排落地式脚手架，内立杆距墙面约0.5m，外立杆距内立杆1.5m，立杆纵向间距为1.5m。大横杆步距应在1.4～1.8m 之间，操作层小槽杆间距不应大于1m。立杆的底部地基应夯实，并铺垫木或预制混凝土垫块。脚手架必须与结构拉结牢固，连墙杆每隔三步架，每隔3～4 根立杆设一点，以防止架子向外倾斜。剪刀撑应联系3～4 根...
