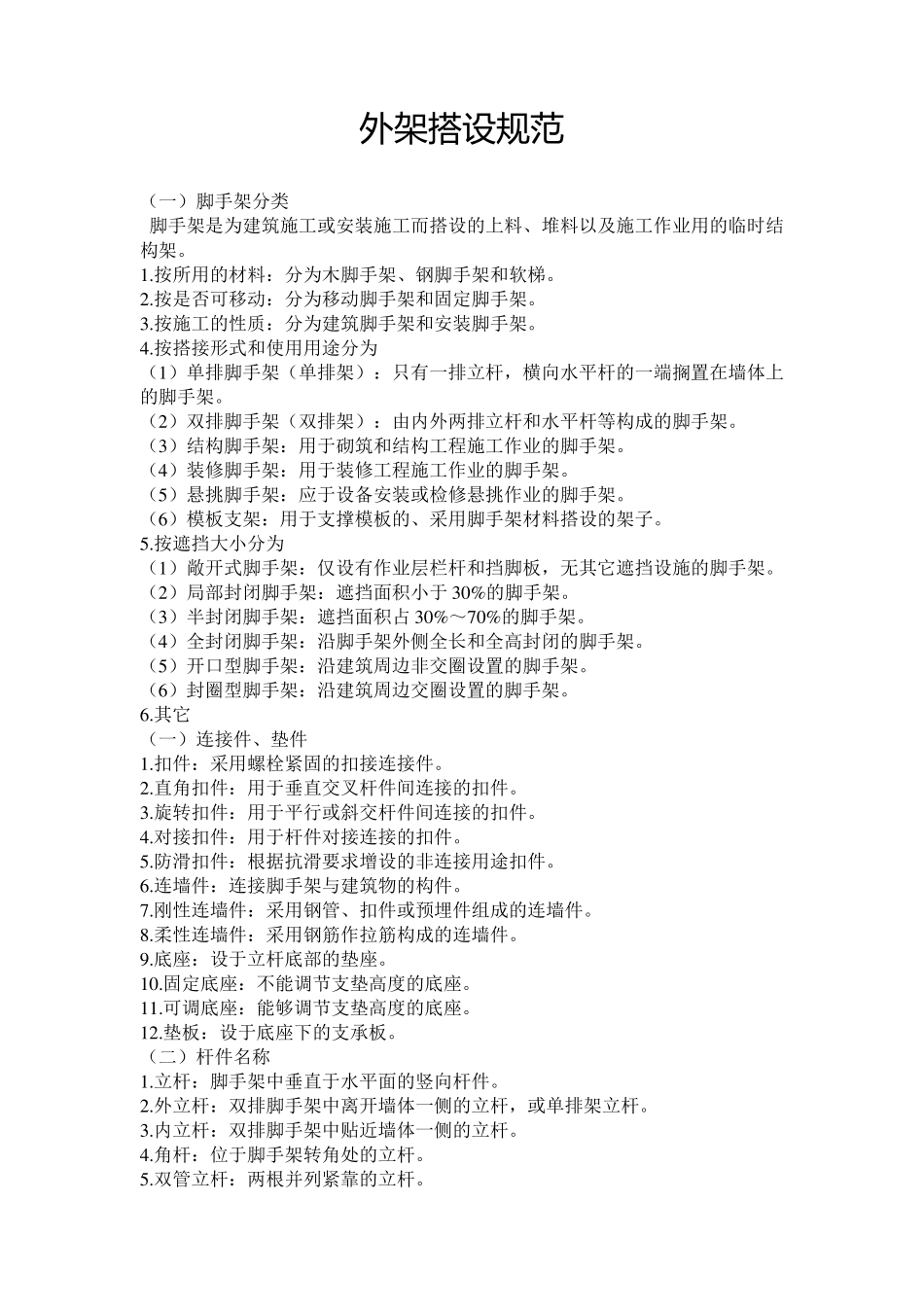

外架搭设规范 (一)脚手架分类 脚手架是为建筑施工或安装施工而搭设的上料、堆料以及施工作业用的临时结构架。 1 .按所用的材料:分为木脚手架、钢脚手架和软梯。 2 .按是否可移动:分为移动脚手架和固定脚手架。 3 .按施工的性质:分为建筑脚手架和安装脚手架。 4 .按搭接形式和使用用途分为 (1 )单排脚手架(单排架):只有一排立杆,横向水平杆的一端搁置在墙体上的脚手架。 (2 )双排脚手架(双排架):由内外两排立杆和水平杆等构成的脚手架。 (3 )结构脚手架:用于砌筑和结构工程施工作业的脚手架。 (4 )装修脚手架:用于装修工程施工作业的脚手架。 (5 )悬挑脚手架:应于设备安装或检修悬挑作业的脚手架。 (6 )模板支架:用于支撑模板的、采用脚手架材料搭设的架子。 5 .按遮挡大小分为 (1 )敞开式脚手架:仅设有作业层栏杆和挡脚板,无其它遮挡设施的脚手架。 (2 )局部封闭脚手架:遮挡面积小于 3 0 %的脚手架。 (3 )半封闭脚手架:遮挡面积占 3 0 %~7 0 %的脚手架。 (4 )全封闭脚手架:沿脚手架外侧全长和全高封闭的脚手架。 (5 )开口型脚手架:沿建筑周边非交圈设置的脚手架。 (6 )封圈型脚手架:沿建筑周边交圈设置的脚手架。 6 .其它 (一)连接件、垫件 1 .扣件:采用螺栓紧固的扣接连接件。 2 .直角扣件:用于垂直交叉杆件间连接的扣件。 3 .旋转扣件:用于平行或斜交杆件间连接的扣件。 4 .对接扣件:用于杆件对接连接的扣件。 5 .防滑扣件:根据抗滑要求增设的非连接用途扣件。 6 .连墙件:连接脚手架与建筑物的构件。 7 .刚性连墙件:采用钢管、扣件或预埋件组成的连墙件。 8 .柔性连墙件:采用钢筋作拉筋构成的连墙件。 9 .底座:设于立杆底部的垫座。 1 0 .固定底座:不能调节支垫高度的底座。 1 1 .可调底座:能够调节支垫高度的底座。 1 2 .垫板:设于底座下的支承板。 (二)杆件名称 1 .立杆:脚手架中垂直于水平面的竖向杆件。 2 .外立杆:双排脚手架中离开墙体一侧的立杆,或单排架立杆。 3 .内立杆:双排脚手架中贴近墙体一侧的立杆。 4 .角杆:位于脚手架转角处的立杆。 5 .双管立杆:两根并列紧靠的立杆。 6.主立杆:双管立杆中直接承受顶部荷载的立杆。 7.副立杆:双管立杆中分担主立杆荷载的立杆。 8.水平杆:脚手架中的水平杆件。 9.纵向水平杆:沿脚手架纵向设置的水平杆。 10.横向水平杆:...
