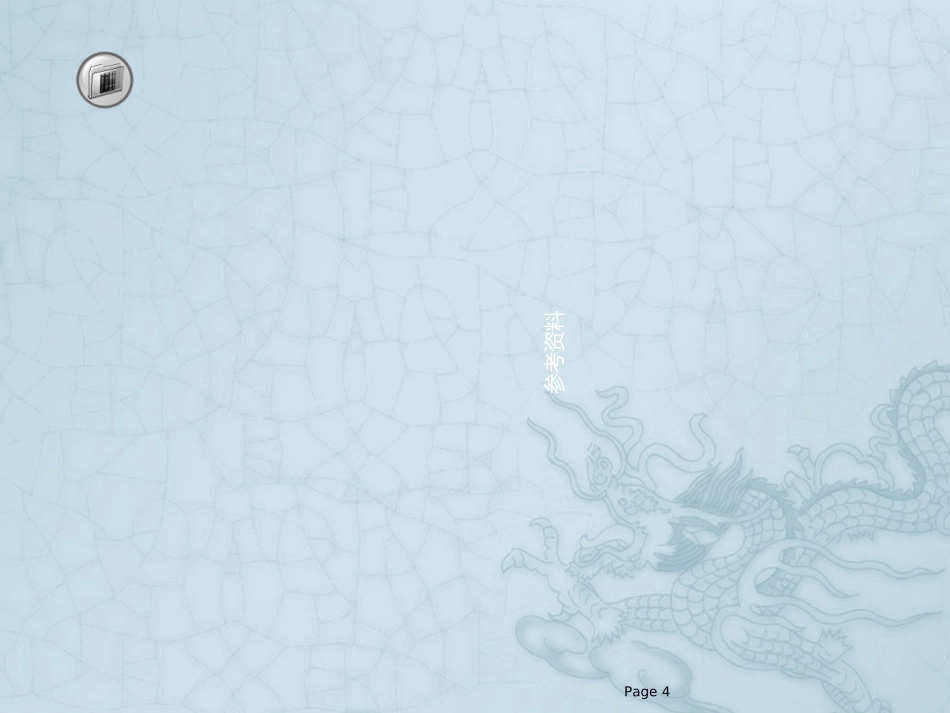

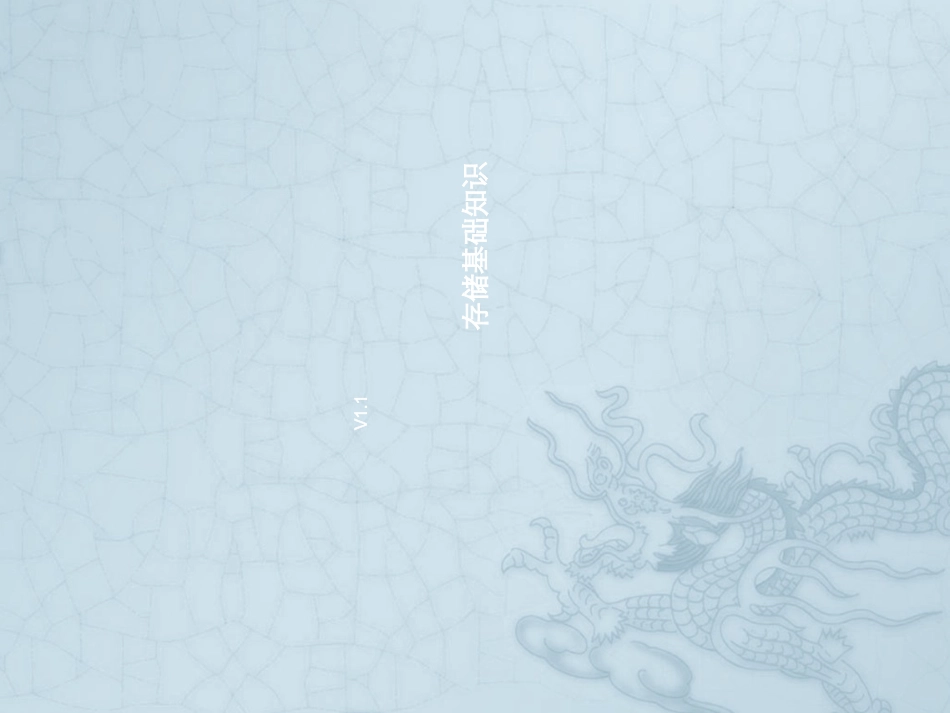

存储基础知识V1.1参考资料《存储基础知识白皮书》Page4培训目标学完本课程后,您应该能:掌握存储的基础知识和技能熟悉存储的各种特性和功能Page5目录1.存储组网形态2.主要协议3.RAID4.磁盘热备与重构5.快照与复制6.数据分级存储概念Page6存储分类封闭系统的存储开放系统的存储内置存储外挂存储Direct-AttachedStorage直接式存储(DAS)Fabric-AttachedStorage网络存储(FAS)Network-AttachedStorage网络接入存储(NAS)StorageAreaNetwork存储区域网络(SAN)Page7DAS/SAN/NAS组网示意图Page8DAS(DirectAttachmentStorage)直接连接存储:存储设备是通过电缆(通常是SCSI接口电缆)直接连到服务器的。I/O请求直接发送到存储设备应用服务器BlockI/OSCSI协议StorageDAS典型DAS结构Page10DAS分析连接简单集成在服务器内部;点到点的连接;距离短;安装技术要求不高低成本需求SCSI总线成本低较好的性能通用的解决方案DAS的投资低,绝大多数应用可以接受DAS优势有限的扩展性SCSI总线的距离最大25米;最多15个设备专属的连接空间资源无法与其他服务器共享备份和数据保护备份到与服务器直连的磁带设备上硬件失败将导致更高的恢复成本TCO(总拥有成本高)存储容量的加大导致管理成本上升存储使用效率低DAS劣势NAS(NetworkAttachmentStorage)应用服务器FileI/OIP协议NAS网络连接存储:存储设备连接到现有的网络上,提供数据和文件服务典型NAS结构Page13NAS的优势资源共享构架于IP网络之上部署简单较好的扩展性异构环境下的文件共享易于管理备份方案简单低的TCONAS优势扩展性有限一些应用会占用带宽资源不适应某些数据库的应用NAS劣势SAN(StorageAreaNetwork)应用服务器BlockI/OFCP协议SAN存储区域网络:它是一个用在服务器和存储资源之间的、专用的、高性能的网络体系。它为实现大量原始数据的传输而进行了专门的优化。典型SAN结构Page16SAN的优势实现存储介质的共享非常好的扩展性易于数据备份和恢复实现备份磁带共享LANFree和ServerFree高性能支持服务器群集技术容灾手段低的TCOSAN优势成本较高需要专用的连接设备如FC交换机以及HBASAN孤岛技术较为复杂需要专业的技术人员维护SAN劣势DAS/NAS/SAN三种形态比较DAS/NAS/SAN三种形态比较DASNASFC-SANIP-SAN传输类型SCSI、FCIPFCIP数据类型块级文件级块级块级典型应用任何文件服务器数据库应用视频监控优点易于理解兼容性好易于安装成本低高扩展性高性能高可用性高扩展性成本低缺点难以管理,扩展性有限存储空间利用率不高性能较低对某些应用不适合比较昂贵,配置复杂互操作性问题性能较低Page18目录1.存储组网形态2.主要协议3.RAID4.磁盘热备与重构5.快照与复制6.数据分级存储概念Page19存储传输的硬件通道有三种:传输通道通过以太网线连接通过SCSI线缆连接通过光纤线缆连接iSCSIHBACardiSCSI磁盘阵列SCSIHBACardSCSI磁盘阵列FCHBACardFC磁盘阵列以太网线SCSI线缆光纤线缆主机GECardSCSI协议SCSI是小型计算机系统接口(SmallComputerSystemInterface)的简称,主要用于高端系统的连接,现在已完全普及到了小型机及高端服务器。SCSI存储是以主机为中心的;一条SCSI总线上可以串接多台不同类型的设备。SCSI协议可以划分为SCSI-1、SCSI-2、SCSI-3,最新的为SCSI-3,也是目前应用最广泛的SCSI版本。属于SCSI-3的Ultra320SCSI的最高数据传输率已经达到了320MB/s。Page21iSCSI协议iSCSI是互联网小型计算机系统接口(InternetSmallComputerSystemInterface)的简称,是一种在TCP/IP上进行数据块传输的标准,可以理解为SCSIoverIP。iSCSI实现在IP网络上运行SCSI协议,使其能够在诸如高速千兆以太网上进行快速的数据存取备份操作。可用于构成基于IP的SAN,为用户提供高速、低价、长距离的存储解决方案。iSCSI是将SCSI命令封装到TCP/IP数据包中,使I/O数据块可通过IP网络传输。iSCSI的数据包结构:Page22FC协议及组件FC是光纤通道(FiberChannel)的简称,用于服务器共享存储设备的连接,存储控制器和驱动器之间的内部连接。FC是一种高性...
