外脚手架施工技术交底VIP专享VIP免费

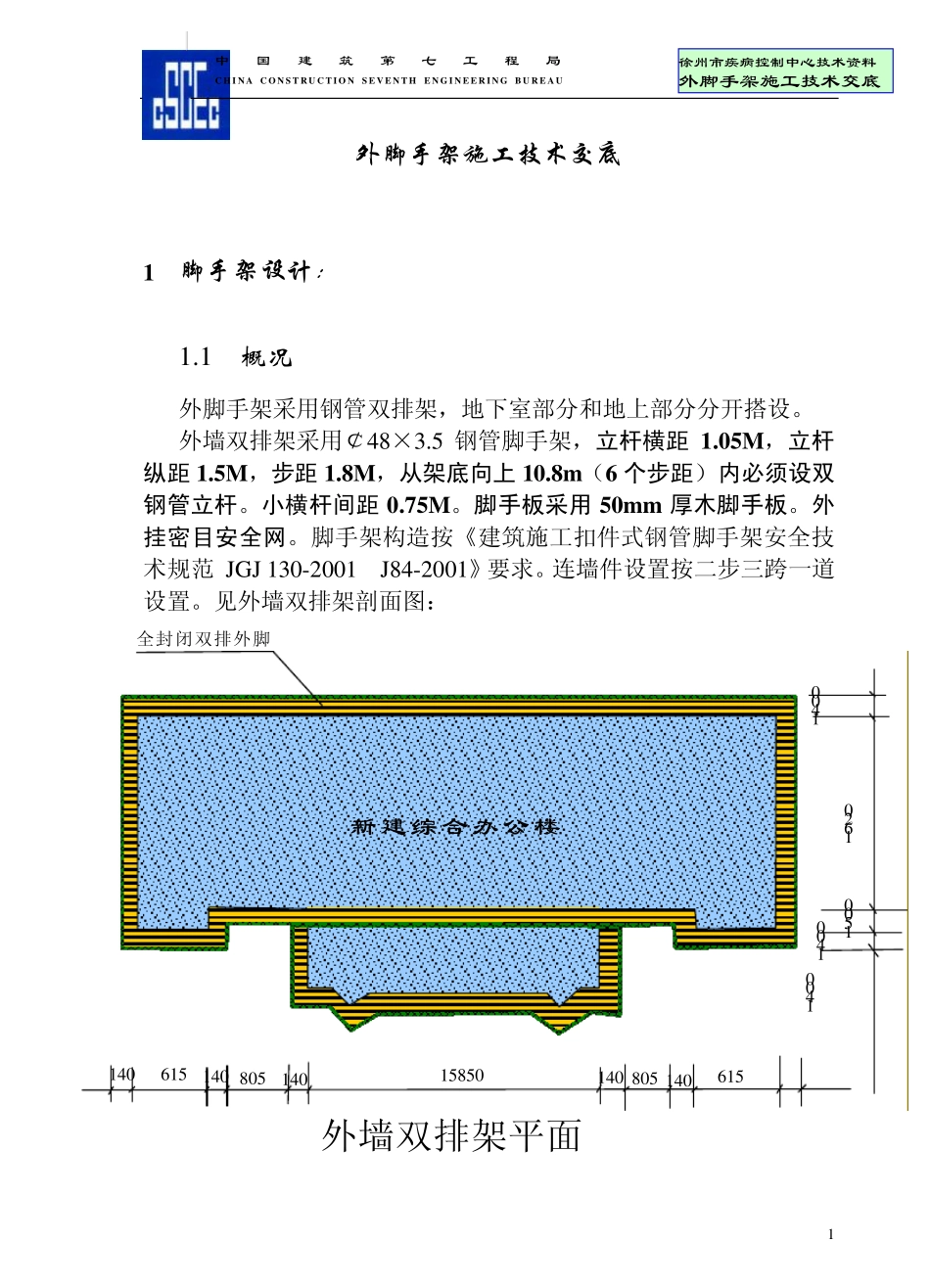

中国建筑第七工程局 C H I N A C O N S T R U C T I O N S E V E N T H E N G I N E E R I N G B U R E A U 1 徐州市疾病控制中心技术资料 外脚手架施工技术交底 外脚手架施工技术交底 1 脚手架设计： 1.1 概况 外脚手架采用钢管双排架，地下室部分和地上部分分开搭设。 外墙双排架采用￠48×3.5 钢管脚手架，立杆横距1.05M，立杆纵距1.5M，步距1.8M，从架底向上10.8m（6 个步距）内必须设双钢管立杆。小横杆间距0.75M。脚手板采用 50mm 厚木脚手板。外挂密目安全网。脚手架构造按《建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2001 J84-2001》要求。连墙件设置按二步三跨一道设置。见外墙双排架剖面图： 新建综合办公楼1406151401401401401400 15850 8056158051400 1400 1500 1620全封闭双排外脚外墙双排架平面中国建筑第七工程局 C H I N A C O N S T R U C T I O N S E V E N T H E N G I N E E R I N G B U R E A U 2 徐州市疾病控制中心技术资料 外脚手架施工技术交底 预埋铁件 剪刀撑 密目安全网 外立杆间距1500 内立杆间距1500 180 高木挡脚板 50 厚木脚手板 φ 20 钢丝绳绳卡 4.1£ 小横杆间距750 步距1800 [12#槽钢@1500 1050 350 150 -0.030 外墙双排架剖面图 中国建筑第七工程局 C H I N A C O N S T R U C T I O N S E V E N T H E N G I N E E R I N G B U R E A U 3 徐州市疾病控制中心技术资料 外脚手架施工技术交底 1 5 0 0 1 5 0 0 1 5 0 0 1 5 0 0 1 5 0 0 5 3 .0 0 0 1 5 0 0 0 .3 0 0 1 5 0 0 1800 1800 1800 1800 1800 1200 1800 1800 1800 外脚手架立面示意图 中国建筑第七工程局 C H I N A C O N S T R U C T I O N S E V E N T H E N G I N E E R I N G B U R E A U 4 徐州市疾病控制中心技术资料 外脚手架施工技术交底 连墙件 连墙杆采用单根钢管与预埋件焊接。 三角架 槽钢端头及二层楼面上分别设吊环，直径16 的圆钢，在槽钢上单面焊10d，楼面上预埋，锚固长度560m m 1.2 脚手架构造要求 1.2.1 纵向水平杆、横向水平杆、脚手板 1.2.1.1 纵向水平杆的构造应符合下列规定： a) 纵向水平杆宜设置在立杆内侧，其长度不...
