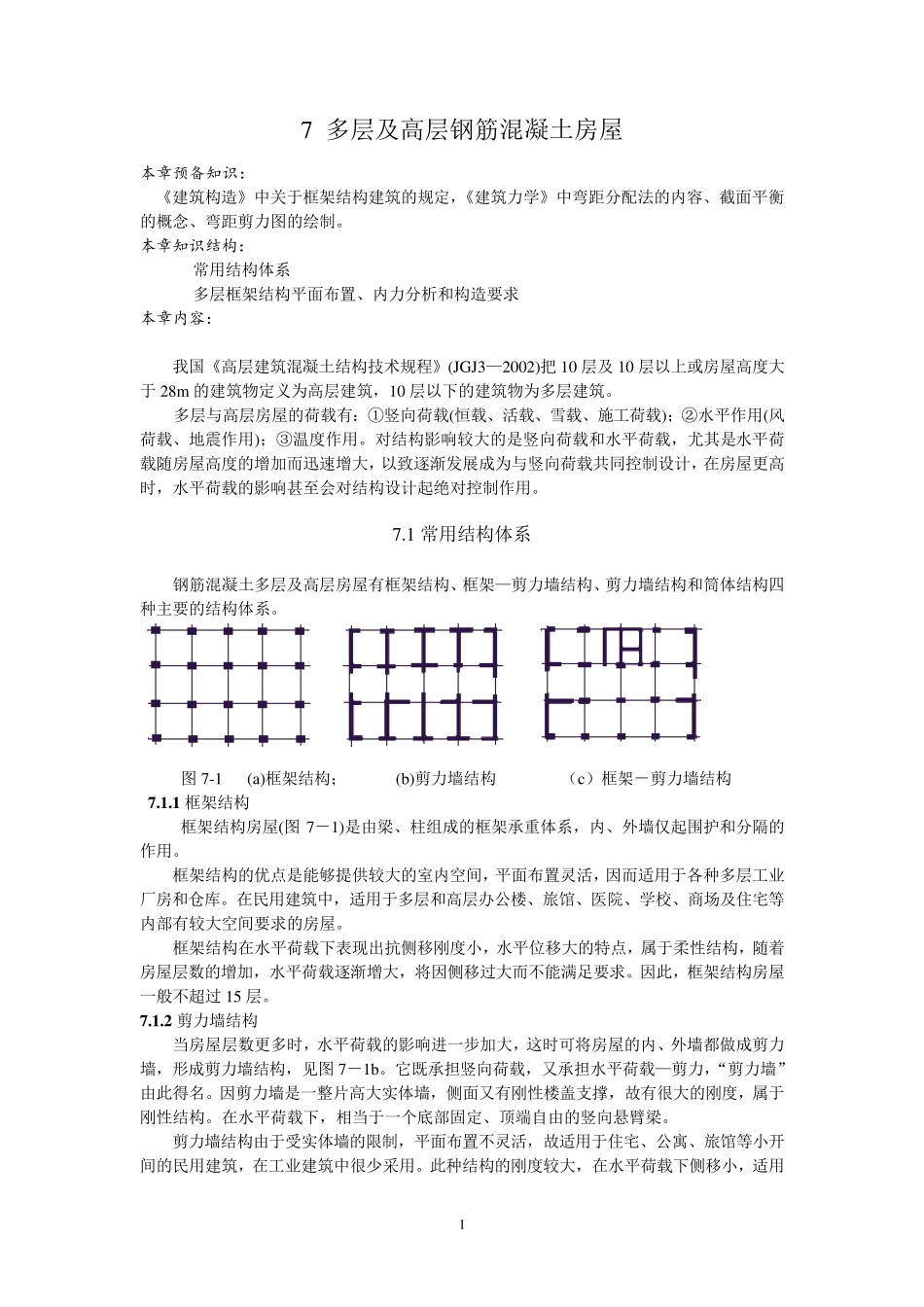

1 7 多层及高层钢筋混凝土房屋 本章预备知识： 《建筑构造》中关于框架结构建筑的规定，《建筑力学》中弯距分配法的内容、截面平衡的概念、弯距剪力图的绘制。 本章知识结构： 1. 常用结构体系 2. 多层框架结构平面布置、内力分析和构造要求 本章内容： 我国《高层建筑混凝土结构技术规程》(JGJ3—2002)把 10 层及10 层以上或房屋高度大于28m 的建筑物定义为高层建筑，10 层以下的建筑物为多层建筑。 多层与高层房屋的荷载有：①竖向荷载(恒载、活载、雪载、施工荷载)；②水平作用(风荷载、地震作用)；③温度作用。对结构影响较大的是竖向荷载和水平荷载，尤其是水平荷载随房屋高度的增加而迅速增大，以致逐渐发展成为与竖向荷载共同控制设计，在房屋更高时，水平荷载的影响甚至会对结构设计起绝对控制作用。 7.1 常用结构体系 钢筋混凝土多层及高层房屋有框架结构、框架—剪力墙结构、剪力墙结构和筒体结构四种主要的结构体系。 图7-1 (a)框架结构； (b)剪力墙结构 （c）框架－剪力墙结构 7 .1 .1 框架结构 框架结构房屋(图7－1)是由梁、柱组成的框架承重体系，内、外墙仅起围护和分隔的作用。 框架结构的优点是能够提供较大的室内空间，平面布置灵活，因而适用于各种多层工业厂房和仓库。在民用建筑中，适用于多层和高层办公楼、旅馆、医院、学校、商场及住宅等内部有较大空间要求的房屋。 框架结构在水平荷载下表现出抗侧移刚度小，水平位移大的特点，属于柔性结构，随着房屋层数的增加，水平荷载逐渐增大，将因侧移过大而不能满足要求。因此，框架结构房屋一般不超过 15 层。 7 .1 .2 剪力墙结构 当房屋层数更多时，水平荷载的影响进一步加大，这时可将房屋的内、外墙都做成剪力墙，形成剪力墙结构，见图7－1b。它既承担竖向荷载，又承担水平荷载—剪力，“剪力墙”由此得名。因剪力墙是一整片高大实体墙，侧面又有刚性楼盖支撑，故有很大的刚度，属于刚性结构。在水平荷载下，相当于一个底部固定、顶端自由的竖向悬臂梁。 剪力墙结构由于受实体墙的限制，平面布置不灵活，故适用于住宅、公寓、旅馆等小开间的民用建筑，在工业建筑中很少采用。此种结构的刚度较大，在水平荷载下侧移小，适用 2 于15～35 层的高层房屋。 7 .1 .3 框架——剪力墙结构 为了弥补框架结构随房屋层数增加，水平荷载迅速增大而抗侧移刚度不足的缺点，可在框架结构中增设钢筋混凝土剪力墙形成框架—剪力墙结构(图 7－...
