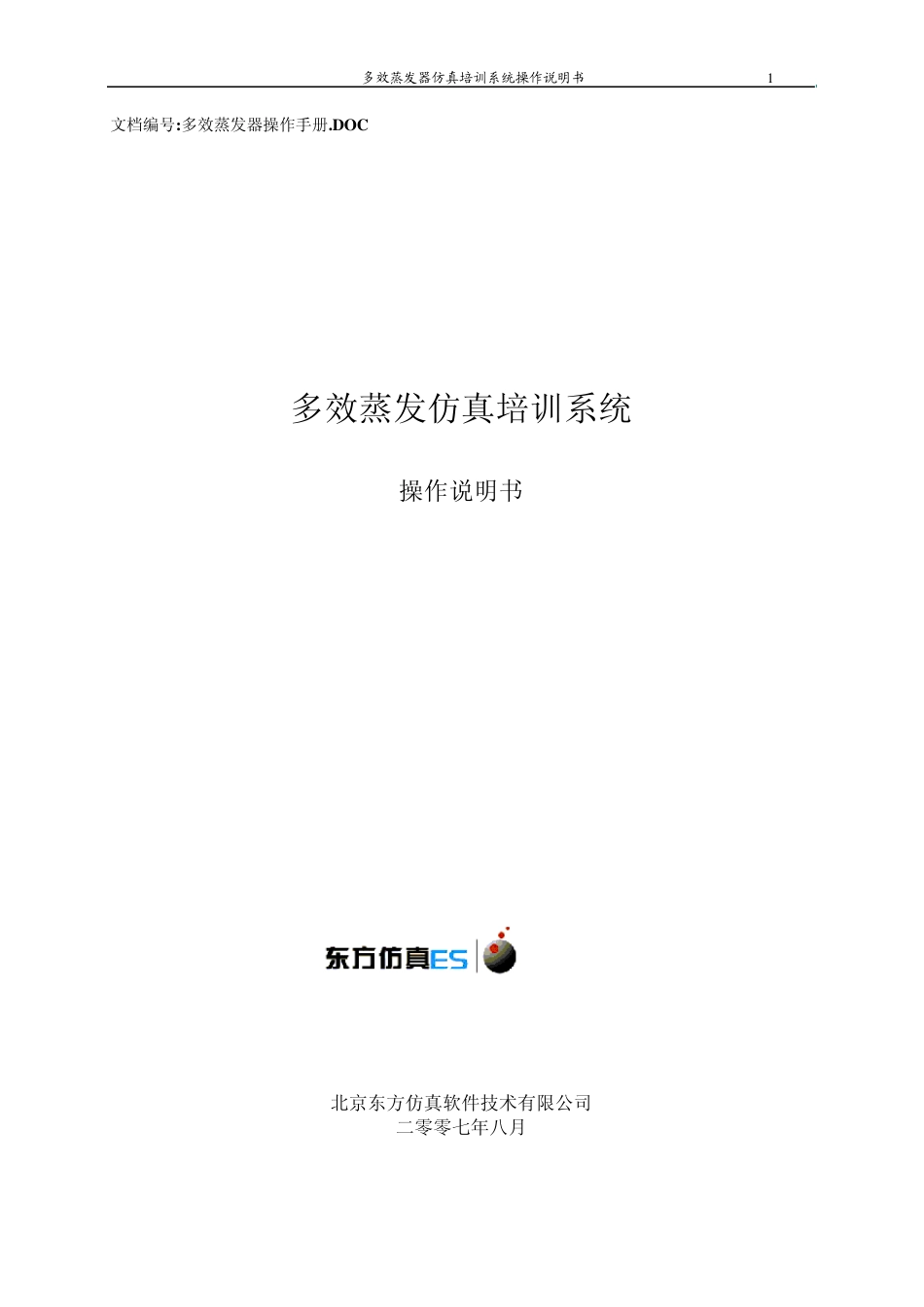

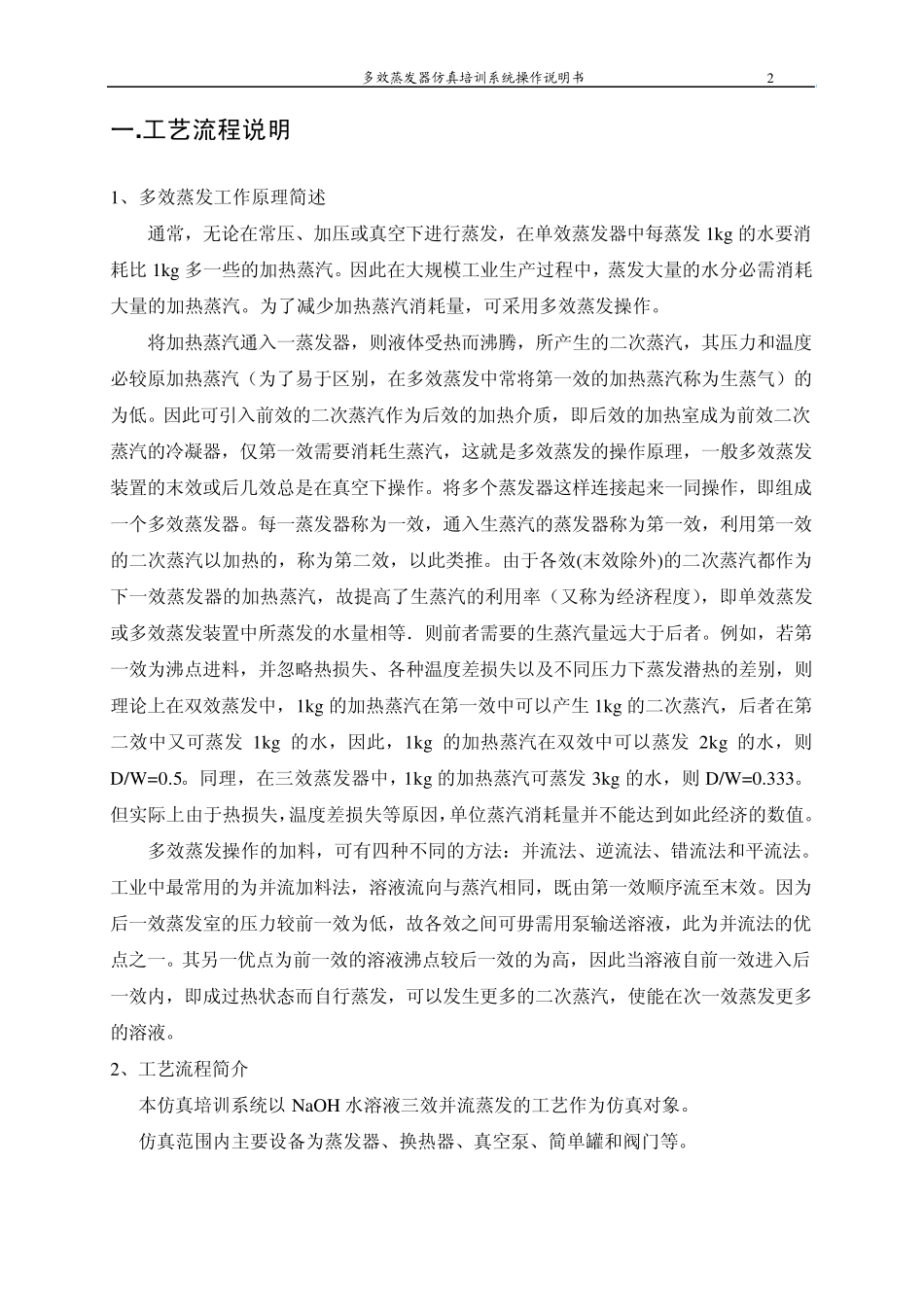

多效蒸发器仿真培训系统操作说明书 1 文档编号:多效蒸发器操作手册.DOC 多效蒸发仿真培训系统 操作说明书 北京东方仿真软件技术有限公司 二零零七年八月 多效蒸发器仿真培训系统操作说明书 2 一.工艺流程说明 1、多效蒸发工作原理简述 通常，无论在常压、加压或真空下进行蒸发，在单效蒸发器中每蒸发 1kg 的水要消耗比 1kg 多一些的加热蒸汽。因此在大规模工业生产过程中，蒸发大量的水分必需消耗大量的加热蒸汽。为了减少加热蒸汽消耗量，可采用多效蒸发操作。 将加热蒸汽通入一蒸发器，则液体受热而沸腾，所产生的二次蒸汽，其压力和温度必较原加热蒸汽（为了易于区别，在多效蒸发中常将第一效的加热蒸汽称为生蒸气）的为低。因此可引入前效的二次蒸汽作为后效的加热介质，即后效的加热室成为前效二次蒸汽的冷凝器，仅第一效需要消耗生蒸汽，这就是多效蒸发的操作原理，一般多效蒸发装置的末效或后几效总是在真空下操作。将多个蒸发器这样连接起来一同操作，即组成一个多效蒸发器。每一蒸发器称为一效，通入生蒸汽的蒸发器称为第一效，利用第一效的二次蒸汽以加热的，称为第二效，以此类推。由于各效(末效除外)的二次蒸汽都作为下一效蒸发器的加热蒸汽，故提高了生蒸汽的利用率（又称为经济程度），即单效蒸发或多效蒸发装置中所蒸发的水量相等．则前者需要的生蒸汽量远大于后者。例如，若第一效为沸点进料，并忽略热损失、各种温度差损失以及不同压力下蒸发潜热的差别，则理论上在双效蒸发中，1kg 的加热蒸汽在第一效中可以产生 1kg 的二次蒸汽，后者在第二效中又可蒸发 1kg 的水，因此，1kg 的加热蒸汽在双效中可以蒸发 2kg 的水，则D/W=0.5。同理，在三效蒸发器中，1kg 的加热蒸汽可蒸发 3kg 的水，则 D/W=0.333。但实际上由于热损失，温度差损失等原因，单位蒸汽消耗量并不能达到如此经济的数值。 多效蒸发操作的加料，可有四种不同的方法：并流法、逆流法、错流法和平流法。工业中最常用的为并流加料法，溶液流向与蒸汽相同，既由第一效顺序流至末效。因为后一效蒸发室的压力较前一效为低，故各效之间可毋需用泵输送溶液，此为并流法的优点之一。其另一优点为前一效的溶液沸点较后一效的为高，因此当溶液自前一效进入后一效内，即成过热状态而自行蒸发，可以发生更多的二次蒸汽，使能在次一效蒸发更多的溶液。 2、工艺流程简介 本仿真培训系统以 NaOH 水溶液三效并流蒸发的工艺作为仿真对象。 仿真范围内...
