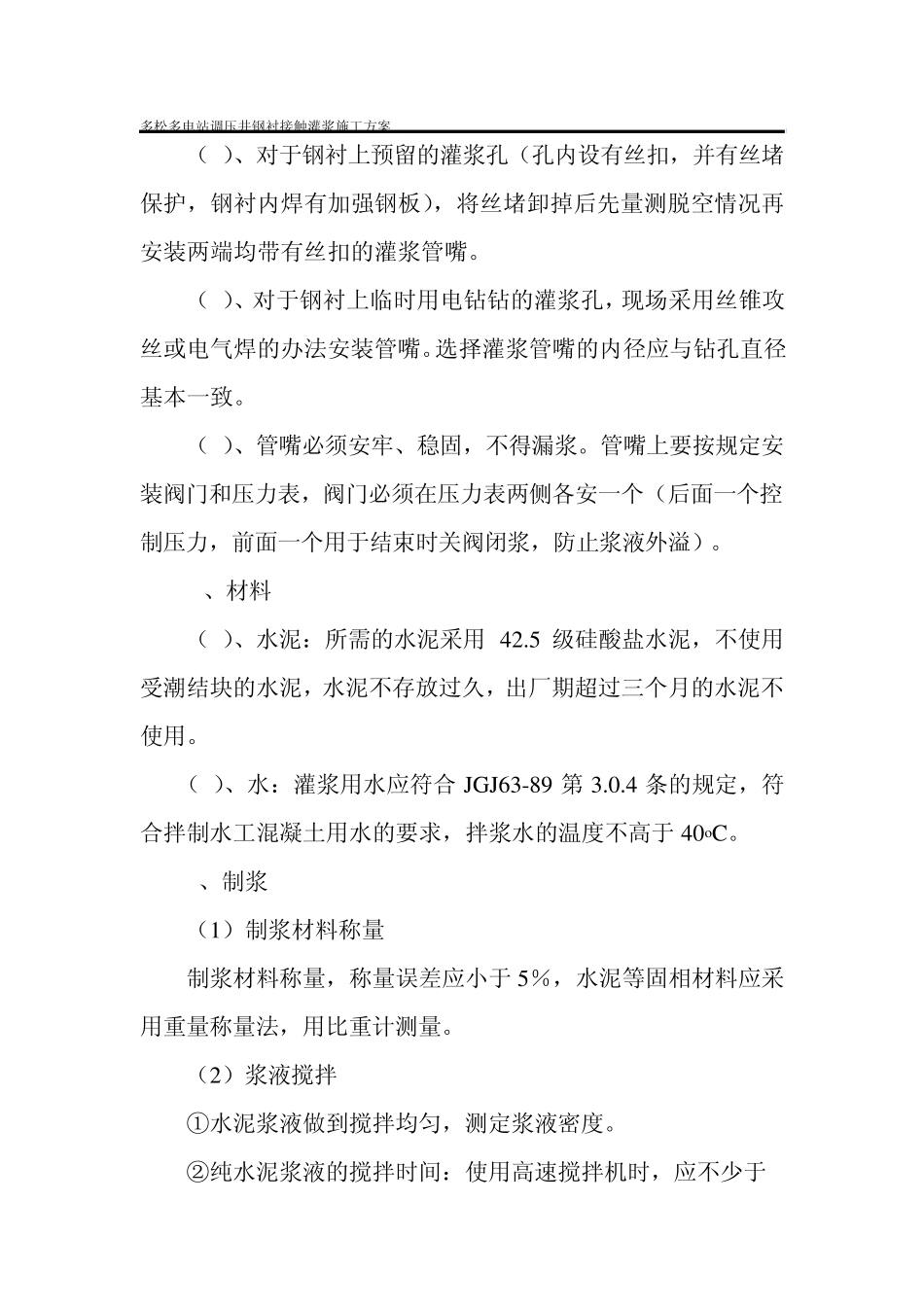

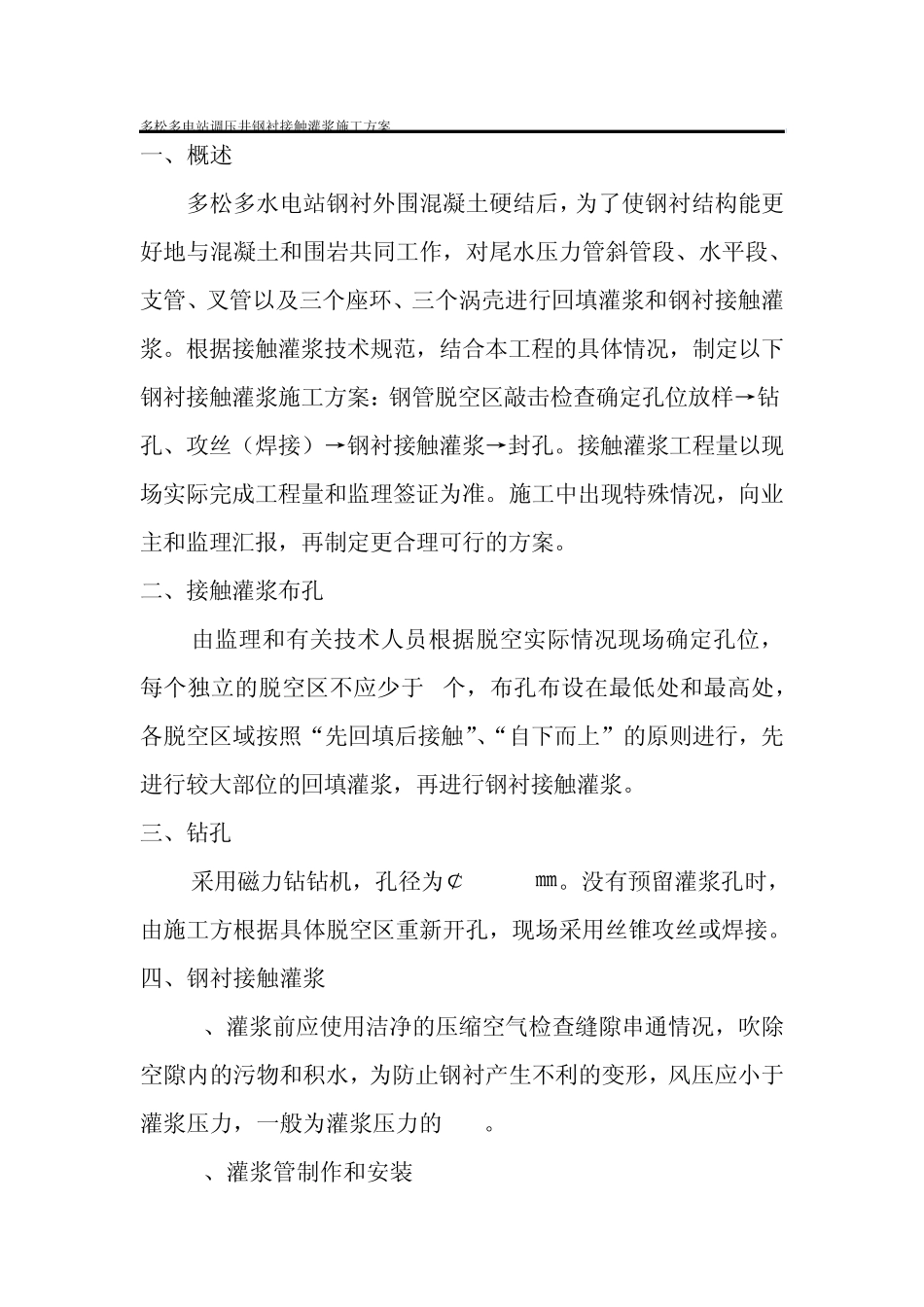

多松多电站 压力钢管钢衬接触灌浆 施工方案 施工单位:甘肃省水力水电工程局 二O 一一年十月十二日 多松多电站调压井钢衬接触灌浆施工方案 一、概述 多松多水电站钢衬外围混凝土硬结后,为了使钢衬结构能更好地与混凝土和围岩共同工作,对尾水压力管斜管段、水平段、支管、叉管以及三个座环、三个涡壳进行回填灌浆和钢衬接触灌浆。根据接触灌浆技术规范,结合本工程的具体情况,制定以下钢衬接触灌浆施工方案:钢管脱空区敲击检查确定孔位放样→钻孔、攻丝(焊接)→钢衬接触灌浆→封孔。接触灌浆工程量以现场实际完成工程量和监理签证为准。施工中出现特殊情况,向业主和监理汇报,再制定更合理可行的方案。 二、接触灌浆布孔 由监理和有关技术人员根据脱空实际情况现场确定孔位,每个独立的脱空区不应少于2个,布孔布设在最低处和最高处,各脱空区域按照“先回填后接触”、“自下而上”的原则进行,先进行较大部位的回填灌浆,再进行钢衬接触灌浆。 三、钻孔 采用磁力钻钻机,孔径为¢18-25㎜。没有预留灌浆孔时,由施工方根据具体脱空区重新开孔,现场采用丝锥攻丝或焊接。 四、钢衬接触灌浆 1、灌浆前应使用洁净的压缩空气检查缝隙串通情况,吹除空隙内的污物和积水,为防止钢衬产生不利的变形,风压应小于灌浆压力,一般为灌浆压力的 80%。 2、灌浆管制作和安装 多松多电站调压井钢衬接触灌浆施工方案 (1)、对于钢衬上预留的灌浆孔(孔内设有丝扣,并有丝堵保护,钢衬内焊有加强钢板),将丝堵卸掉后先量测脱空情况再安装两端均带有丝扣的灌浆管嘴。 (2)、对于钢衬上临时用电钻钻的灌浆孔,现场采用丝锥攻丝或电气焊的办法安装管嘴。选择灌浆管嘴的内径应与钻孔直径基本一致。 (3)、管嘴必须安牢、稳固,不得漏浆。管嘴上要按规定安装阀门和压力表,阀门必须在压力表两侧各安一个(后面一个控制压力,前面一个用于结束时关阀闭浆,防止浆液外溢)。 3、材料 (1)、水泥:所需的水泥采用 42.5 级硅酸盐水泥,不使用受潮结块的水泥,水泥不存放过久,出厂期超过三个月的水泥不使用。 (2)、水:灌浆用水应符合JGJ63-89 第3.0.4 条的规定,符合拌制水工混凝土用水的要求,拌浆水的温度不高于 40oC。 4、制浆 (1)制浆材料称量 制浆材料称量,称量误差应小于 5%,水泥等固相材料应采用重量称量法,用比重计测量。 (2)浆液搅拌 ①水泥浆液做到搅拌均匀,测定浆液密度。 ②纯水泥浆液的搅拌时间:使...
