混凝土桥梁施工方案VIP免费

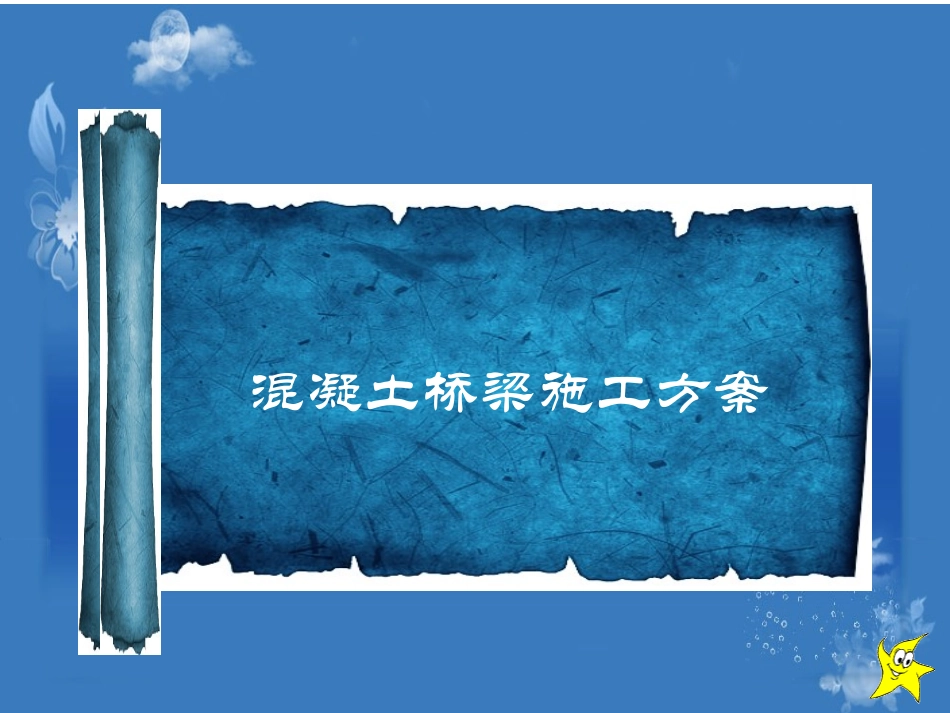

混凝土桥梁施工方案_第1页
1/28

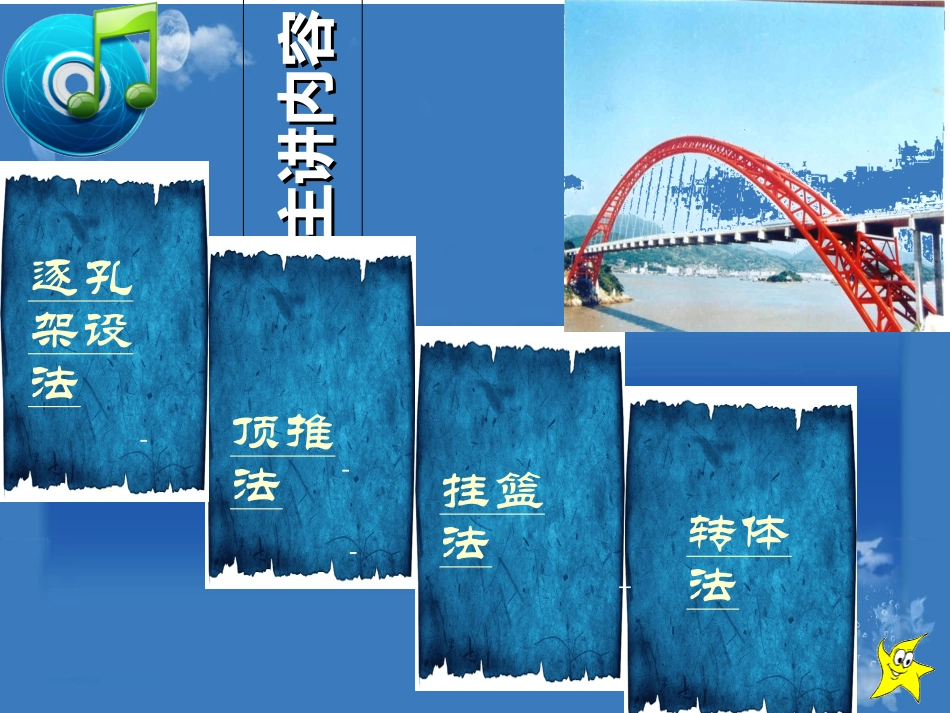

混凝土桥梁施工方案_第2页
2/28

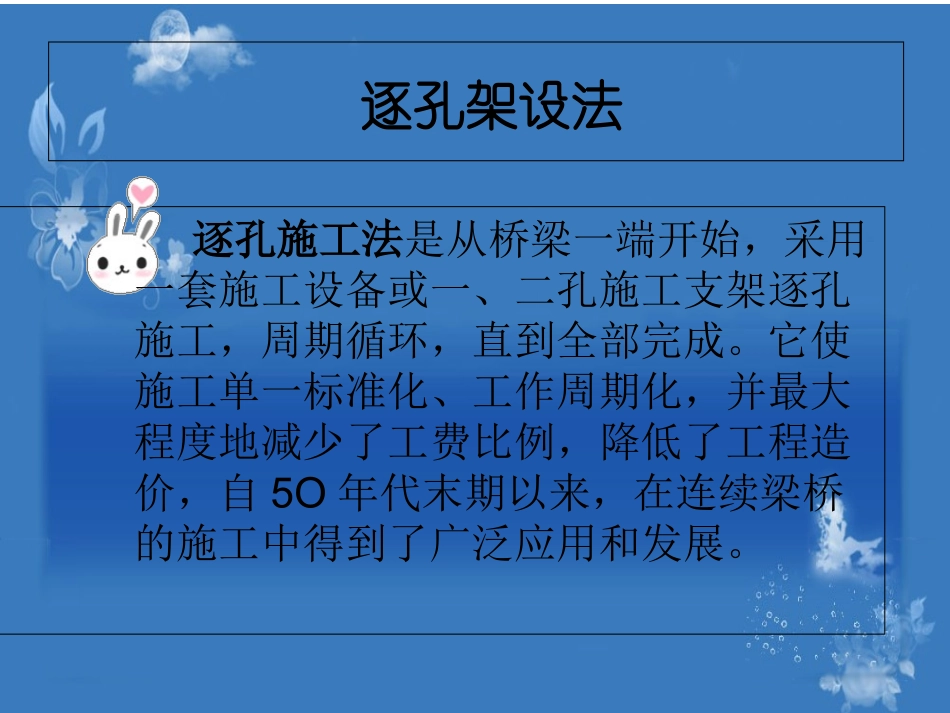

混凝土桥梁施工方案_第3页
3/28
混凝土桥梁施工方案主讲内容主讲内容逐孔架设法顶推法挂篮法转体法逐孔架设法逐孔施工法是从桥梁一端开始,采用一套施工设备或一、二孔施工支架逐孔施工,周期循环,直到全部完成。它使施工单一标准化、工作周期化,并最大程度地减少了工费比例,降低了工程造价,自5O年代末期以来,在连续梁桥的施工中得到了广泛应用和发展。逐孔施工法从施工技术方面可分为三种类型1.采用整孔吊装或分段吊装逐孔施工。这种施工方法是早期连续梁桥采用逐孔施工的唯一方法,近年来,由于起重能力增强,使桥梁的预制构件向大型化方向发展,从而更能体现逐孔施工速度快的特点。。2.用临时支承组拼预制节段逐孔施工。它是将每一桥跨分成若干节段,节段预制完成后在临时支承上逐孔组拼施工。3.使用移动支架逐孔现浇施工。此法亦称移动模架法,它是在可移动的支架、模板上完成一孔桥梁的全部工序,即从模板工程、钢筋工程、浇筑混凝土和张拉预应力筋等工序,待混凝土有足够强度后,张拉预应力筋,移动支架、模板,进行下一孔梁的施工。由于此法是在桥位上现浇施工,可免去大型运输和吊装设备,使桥梁整体性好,同时它又具有在桥梁预制厂的生产特点,可提高机械设备的利用率和生产效率。顶推法程序:顶推法施工的程序是:梁在桥头台座上(预制场地上)分段预制,预制一段,纵向向前推进一段,跨越各中间桥墩,直达彼岸。为了减少推进过程中的梁体内力,前段加导梁;为了增大跨径,可以安置临时墩,也可以用拉索加固。顶推法施工流程顶推法的施工特点(1)顶推法可以使用简单的设备建造长、大桥梁,施工费用较低,施工平稳、无噪声,可在深水、山谷和高桥墩上采用,也可在曲率相同的弯桥和坡桥上使用;(2)主梁分段预制,连续作业,结构整体性好;由于不需大型起重设备,所以施工节段的长度可根据预制场条件及分段的合理位置选用,一般可取用10~20m;(3)梁段固定在同一个场地预制,便于施工管理改善施工条件,避免高空作业。同时,模板与设备可多次周转使用,在正常情况下梁段预制的周期7~10天;(4)顶推施工时梁的受力状态变化较大,施工应力状态与运营应力状态相差也较多,因此在截面设计和预应力束布置时要同时满足施工与运营荷载的要求;在施工时也可采取加设临时墩、设置导梁和其它措施,减少施工应力;(5)顶推法宜在等截面梁上使用,当桥梁跨径过大时,选用等截面梁造成材料的不经济,也增加了施工难度,因此以中等跨径的连续梁为宜,推荐的顶推跨径为40~45m,桥梁的总长也以500~600m为宜。悬臂(挂篮法)施工方法简介概念:悬臂施工法也称分段施工法,是以桥墩为中心向两岸对称的、逐节悬臂接长的施工方法。悬臂浇筑法悬臂拼装法悬臂浇筑法•程序:采用移动式挂篮作为主要施工设备,以桥墩为中心,对称向两岸利用挂篮逐段浇筑梁段混凝土,待混凝土达到要求强度后,张拉预应力束,再移动挂篮,进行下一节段的施工悬浇程序梁式挂篮结构简图梁式挂篮的两种工作状态斜式挂篮结构简图挂篮施工现场平衡悬臂-挂篮现浇平衡悬臂施工合拢前使用临时支架示例武广客运专线跨京广铁路既七斗冲特大桥成功合拢悬臂拼装法采用分节段预制,然后以桥墩为中心,对称向两岸逐渐接长的施工.简支悬臂桁架采用悬臂施工的主要特点1)从桥墩处开始向两侧对称分节段悬臂施工,桥梁在施工过程中承受负弯矩,桥墩也要承担不平衡弯矩;2)非墩梁固结的预应力混凝土梁桥,采用悬臂施工时应采取措施,使墩、梁临时固结,因而在施工过程中应进行结构体系转换。对于带挂梁的T型刚构桥,主梁在施工中的受力状态与在运营荷载作用下的受力状态基本一致,结构的体系没有改变;3)采用悬臂施工法的机具设备较多,就挂篮而言,也有桁架式、斜拉式等多种型式,可根据实际情况合理选用;4)悬臂浇筑法施工简便、结构整体性好,施工中可不断调整标高,常用于跨径大于100m的桥梁。悬臂拼装法施工速度快,桥梁上、下部结构可平行作业,但施工精度要求较高,可在跨径100m以下的大桥中选用;5)悬臂施工法可不用或少用支架,施工不影响通航或桥下交通,适合于跨越深水、山谷、海洋等处,并适用于变截面预应力混凝土梁桥。转体...
