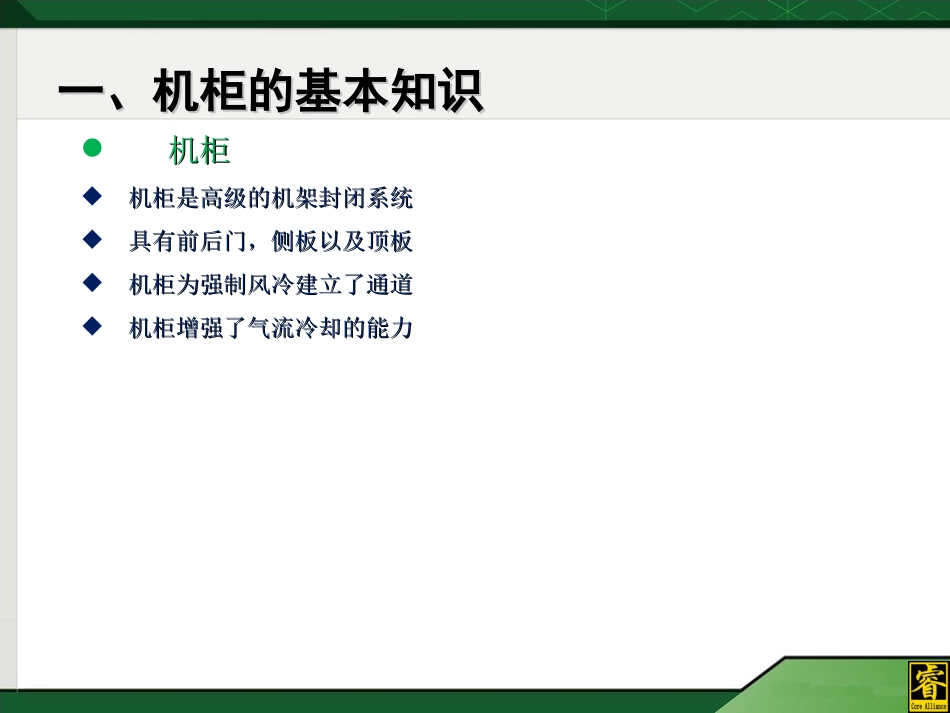

山东睿联电子科技有限公司山东睿联电子科技有限公司培训资料培训资料--机柜机柜一、机柜的基础知识二、机柜的规格三、机柜的配件四、PDU五、练习及问题讨论一、机柜的基本知识一、机柜的基本知识机柜机柜机柜是高级的机架封闭系统机柜是高级的机架封闭系统具有前后门，侧板以及顶板具有前后门，侧板以及顶板机柜为强制风冷建立了通道机柜为强制风冷建立了通道机柜增强了气流冷却的能力机柜增强了气流冷却的能力一、机柜的基本知识一、机柜的基本知识机柜的分类（一般要求）机柜的分类（一般要求）服务器机柜服务器机柜用于放置服务器，刀片服务器等用于放置服务器，刀片服务器等宽度一般为宽度一般为600mm600mm深度一般大于等于深度一般大于等于1000mm1000mm承重要求大于承重要求大于800800公斤公斤网络机柜网络机柜用于安装网络设备，网络布线，路由器，交换机，配线架等用于安装网络设备，网络布线，路由器，交换机，配线架等宽度要求大于宽度要求大于700mm700mm（国内市场多为（国内市场多为600mm600mm））深度要求大于等于深度要求大于等于600mm600mm承重要求大于承重要求大于500500公斤公斤EIA-310EIA-310：：1919英寸标准英寸标准EIA-EIA-美国电子工业协会美国电子工业协会确保机架，机柜以及机柜设备之间的兼容确保机架，机柜以及机柜设备之间的兼容EIA-310EIA-310在全球范围内用于在全球范围内用于1919英寸机柜设备英寸机柜设备标准定义了机架，机柜和设备的关键尺寸。标准定义了机架，机柜和设备的关键尺寸。导轨间的开口：导轨间的开口：最小最小450mm450mm，提供设备机身的通道；，提供设备机身的通道；安装孔的中心距：安装孔的中心距：465465±1.6mm最小机柜宽度：最小机柜宽度：483.4mm,483.4mm,提供设备面板的空间提供设备面板的空间目前目前ITIT环境采用的是环境采用的是1919英寸标准英寸标准EIA-310EIA-310：：1919英寸标准英寸标准标准定义了设备垂直安装导轨的几种类型标准定义了设备垂直安装导轨的几种类型用于锁紧螺母的方型口用于锁紧螺母的方型口支持不同尺寸和类型的螺纹支持不同尺寸和类型的螺纹一旦螺纹损坏一旦螺纹损坏,,修复容易修复容易容易对齐容易对齐机架的安装方式机架的安装方式方形孔方形孔,,带锁紧螺帽带锁紧螺帽开放式机架开放式机架22柱式柱式::多为螺纹口多为螺纹口44柱式柱式::多为方形口多为方形口EIA-310EIA-310：：1919英寸标准英寸标准标准定义了设备的高度标准定义了设备的高度高度单位高度单位U(Unit)U(Unit)是表示服务器外部尺寸的单是表示服务器外部尺寸的单位机柜垂直的可用空间位机柜垂直的可用空间1U=31U=3个方孔个方孔一、机架的规格指标一、机架的规格指标高高一般以内部一般以内部UU空间来标识机柜的高度机柜为强制风冷建立了通道空间来标识机柜的高度机柜为强制风冷建立了通道通常高度为通常高度为42U,42U,高机柜一般为高机柜一般为47U47U或或48U48U宽宽以实际外观宽度标识以实际外观宽度标识注意与“注意与“1919英寸机架标准”的区别英寸机架标准”的区别600mm600mm宽机柜两侧提供宽机柜两侧提供25-30mm25-30mm的电缆管理空间的电缆管理空间,800mm,800mm宽的机柜两侧提供宽的机柜两侧提供123mm123mm的的电缆管理空间。电缆管理空间。深深一般取决用设备的深度。一般取决用设备的深度。根据经验，选择机柜深度时应在设备深度的基础上再加上根据经验，选择机柜深度时应在设备深度的基础上再加上200mm200mm。例如，。例如，HPHPDL388Gen9HPE深度只有679.4mm，加上200mm则为879.4mm。因此，至少需选择深度为1000mm的机柜（机柜后部的电缆管理和配电单元PDU提供充足的空间）。在选择机柜深度时，必须以最大深度的设备为准。）一、机架的规格指标一、机架的规格指标承重能力承重能力一般而言，设备重量不会对机柜构成问题。如你计划将机柜内全装上存储磁盘一般而言，设备重量不会对机柜构成问题。如你计划将机柜内全装上存储磁盘系统，则建议你选择服务器机柜，因为这种机柜的承重能力达系统，则建议你选择服务器机柜，因为这...
