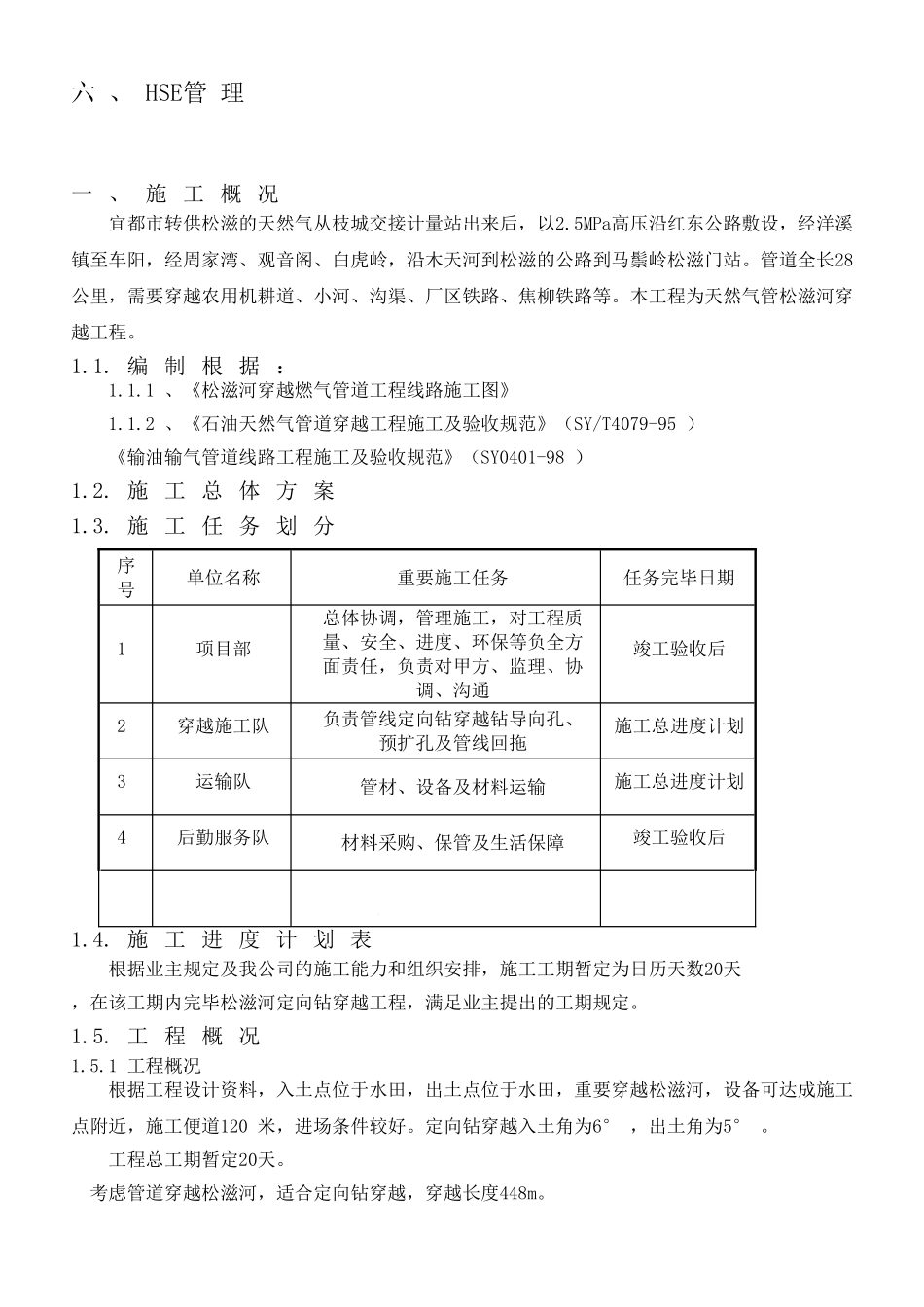

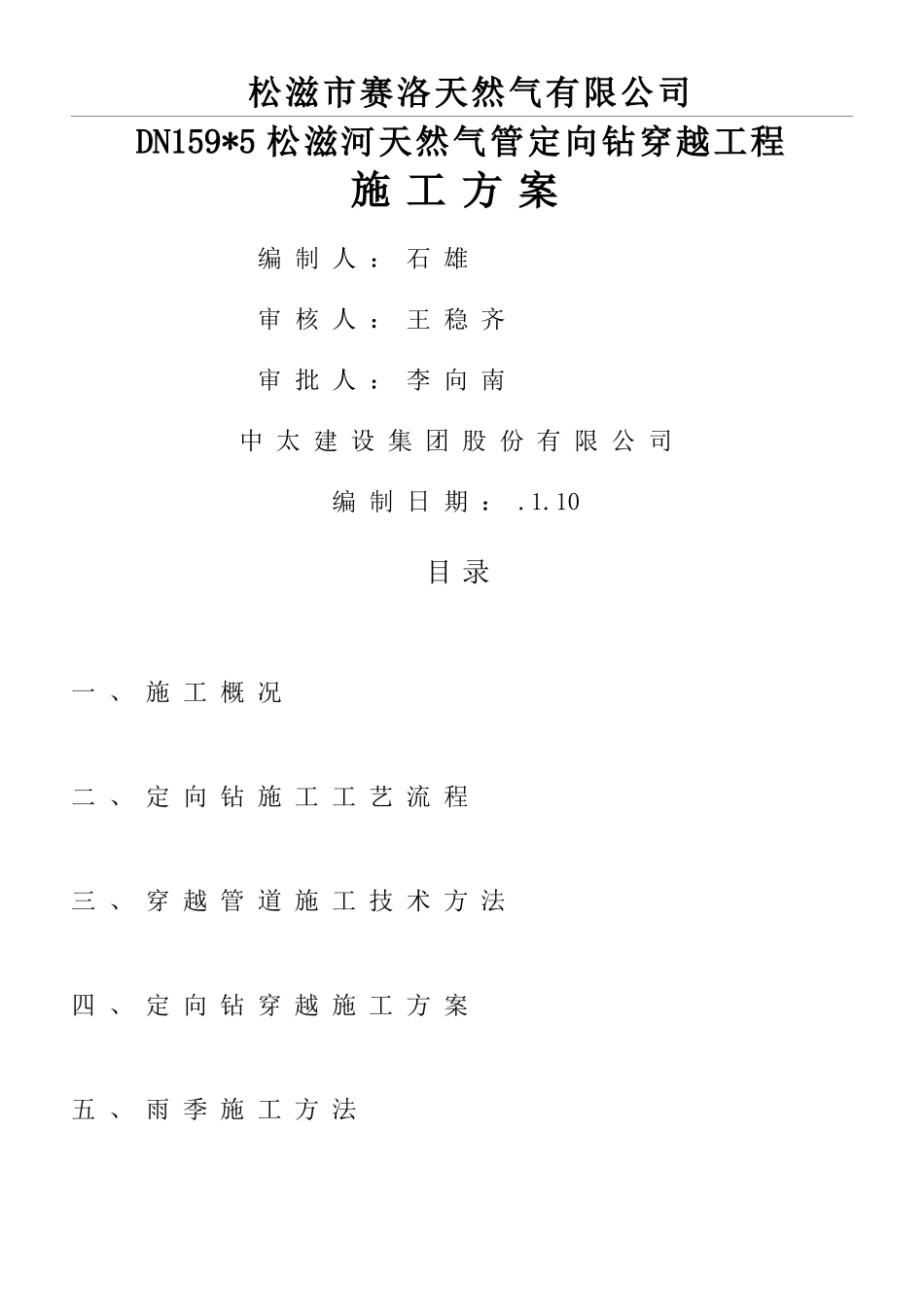

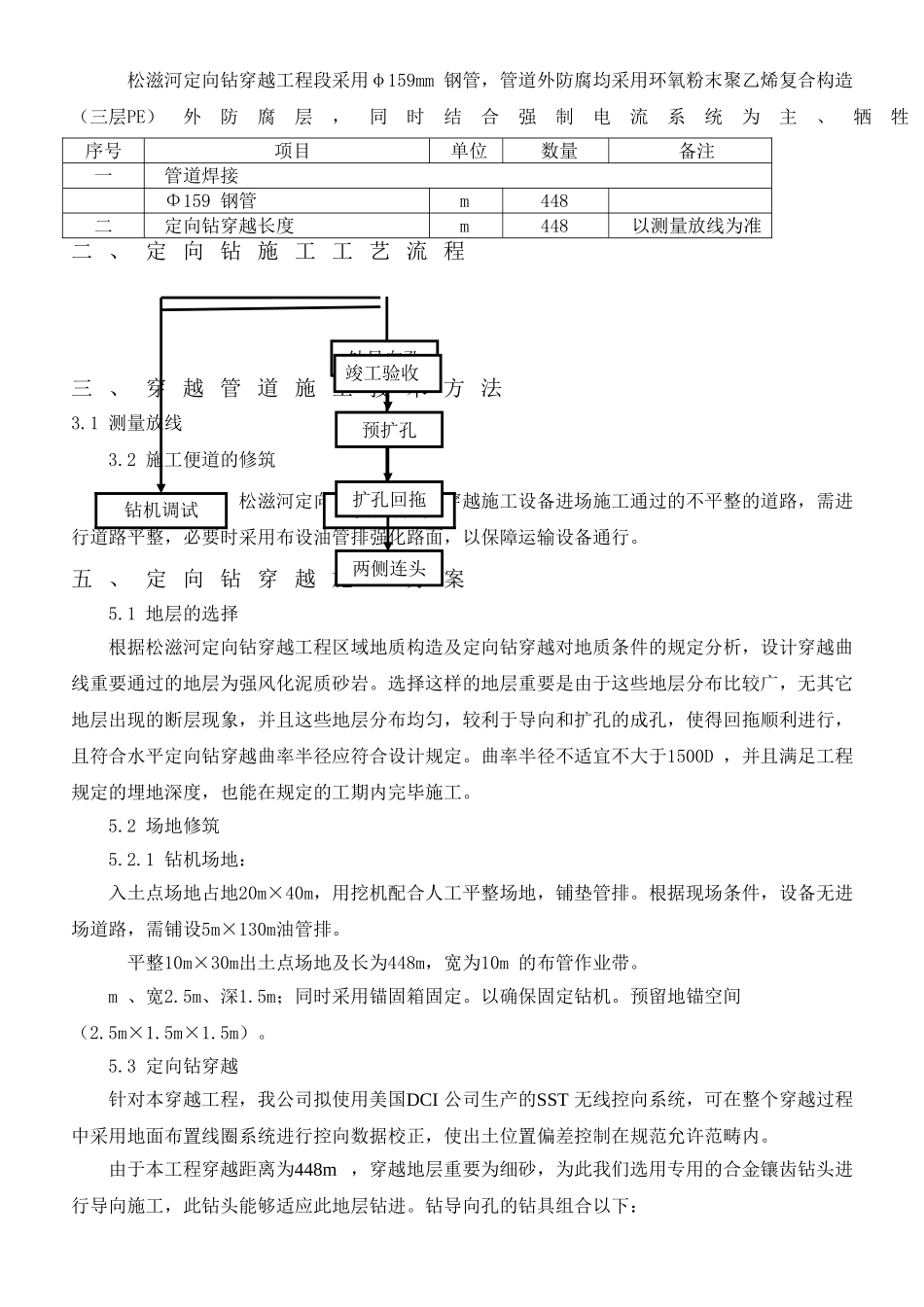

松滋市赛洛天然气有限公司DN159*5 松滋河天然气管定向钻穿越工程施 工 方 案编 制 人 ： 石 雄审 核 人 ： 王 稳 齐审 批 人 ： 李 向 南中 太 建 设 集 团 股 份 有 限 公 司编 制 日 期 ： .1.10目 录一 、 施 工 概 况二 、 定 向 钻 施 工 工 艺 流 程三 、 穿 越 管 道 施 工 技 术 方 法四 、 定 向 钻 穿 越 施 工 方 案五 、 雨 季 施 工 方 法六 、 HSE管 理一 、 施 工 概 况宜都市转供松滋的天然气从枝城交接计量站出来后，以2.5MPa高压沿红东公路敷设，经洋溪镇至车阳，经周家湾、观音阁、白虎岭，沿木天河到松滋的公路到马鬃岭松滋门站。管道全长28公里，需要穿越农用机耕道、小河、沟渠、厂区铁路、焦柳铁路等。本工程为天然气管松滋河穿越工程。1.1. 编 制 根 据 ：1.1.1 、《松滋河穿越燃气管道工程线路施工图》1.1.2 、《石油天然气管道穿越工程施工及验收规范》（SY/T4079-95 ）《输油输气管道线路工程施工及验收规范》（SY0401-98 ）1.2. 施 工 总 体 方 案1.3. 施 工 任 务 划 分序号单位名称重要施工任务任务完毕日期1项目部总体协调，管理施工，对工程质量、安全、进度、环保等负全方面责任，负责对甲方、监理、协调、沟通竣工验收后2穿越施工队负责管线定向钻穿越钻导向孔、预扩孔及管线回拖施工总进度计划3运输队管材、设备及材料运输施工总进度计划4后勤服务队材料采购、保管及生活保障竣工验收后1.4. 施 工 进 度 计 划 表根据业主规定及我公司的施工能力和组织安排，施工工期暂定为日历天数20天，在该工期内完毕松滋河定向钻穿越工程，满足业主提出的工期规定。1.5. 工 程 概 况1.5.1 工程概况根据工程设计资料，入土点位于水田，出土点位于水田，重要穿越松滋河，设备可达成施工点附近，施工便道120 米，进场条件较好。定向钻穿越入土角为6° ，出土角为5° 。工程总工期暂定20天。考虑管道穿越松滋河，适合定向钻穿越，穿越长度448m。松滋河定向钻穿越工程段采用φ159mm 钢管，管道外防腐均采用环氧粉末聚乙烯复合构造（三层PE）外防腐层，同时结合强制电流系统为主、牺牲阳极保护系统为辅的综合保护方案。序号项目单位数量备注一管道焊接Φ159 钢管m448二定向钻穿越长度m448以测量放线为准二 、 定 向 钻 施 工 工 艺 流 程三 、 穿 越 管 道 施 工 技 术 方...
