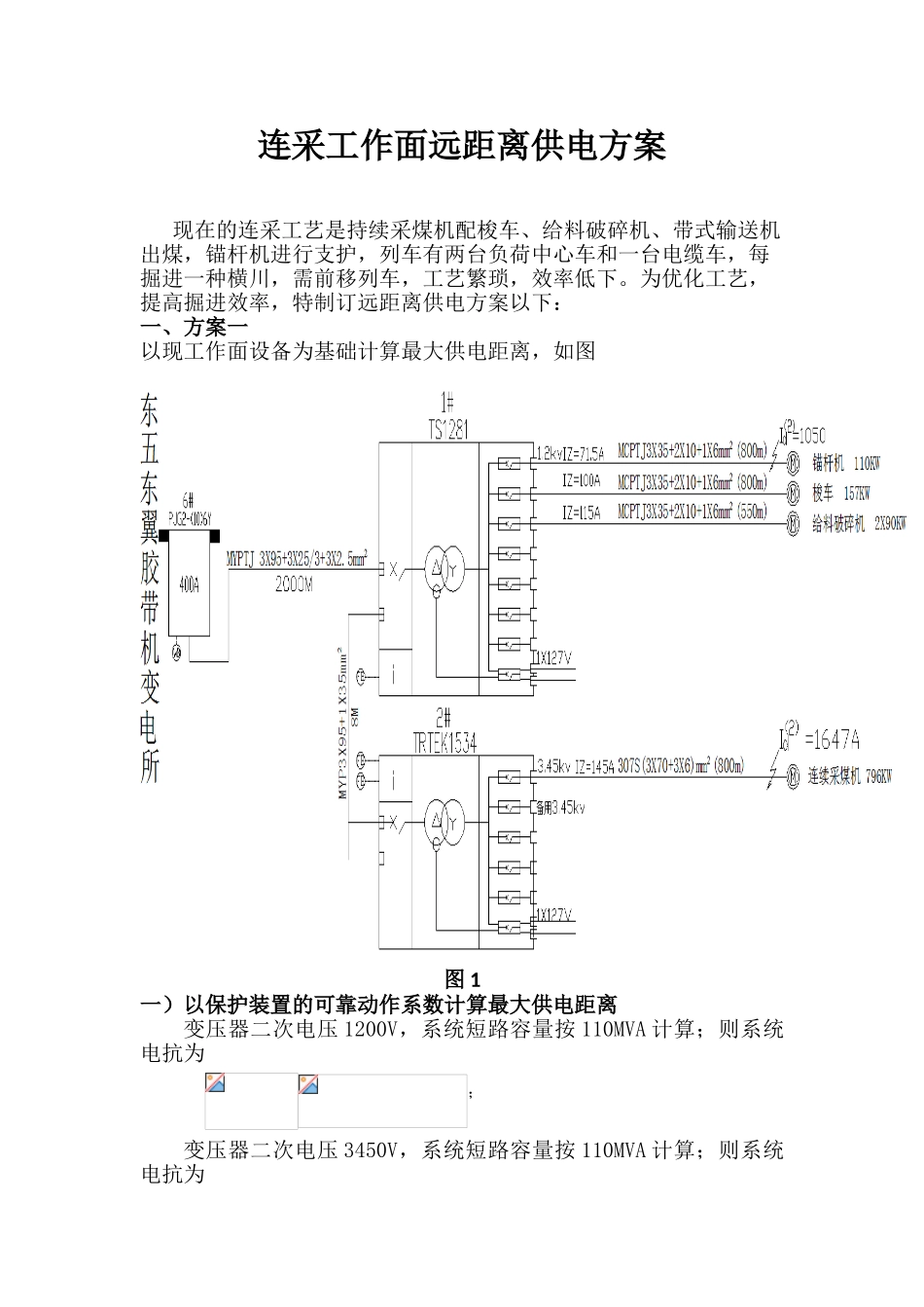

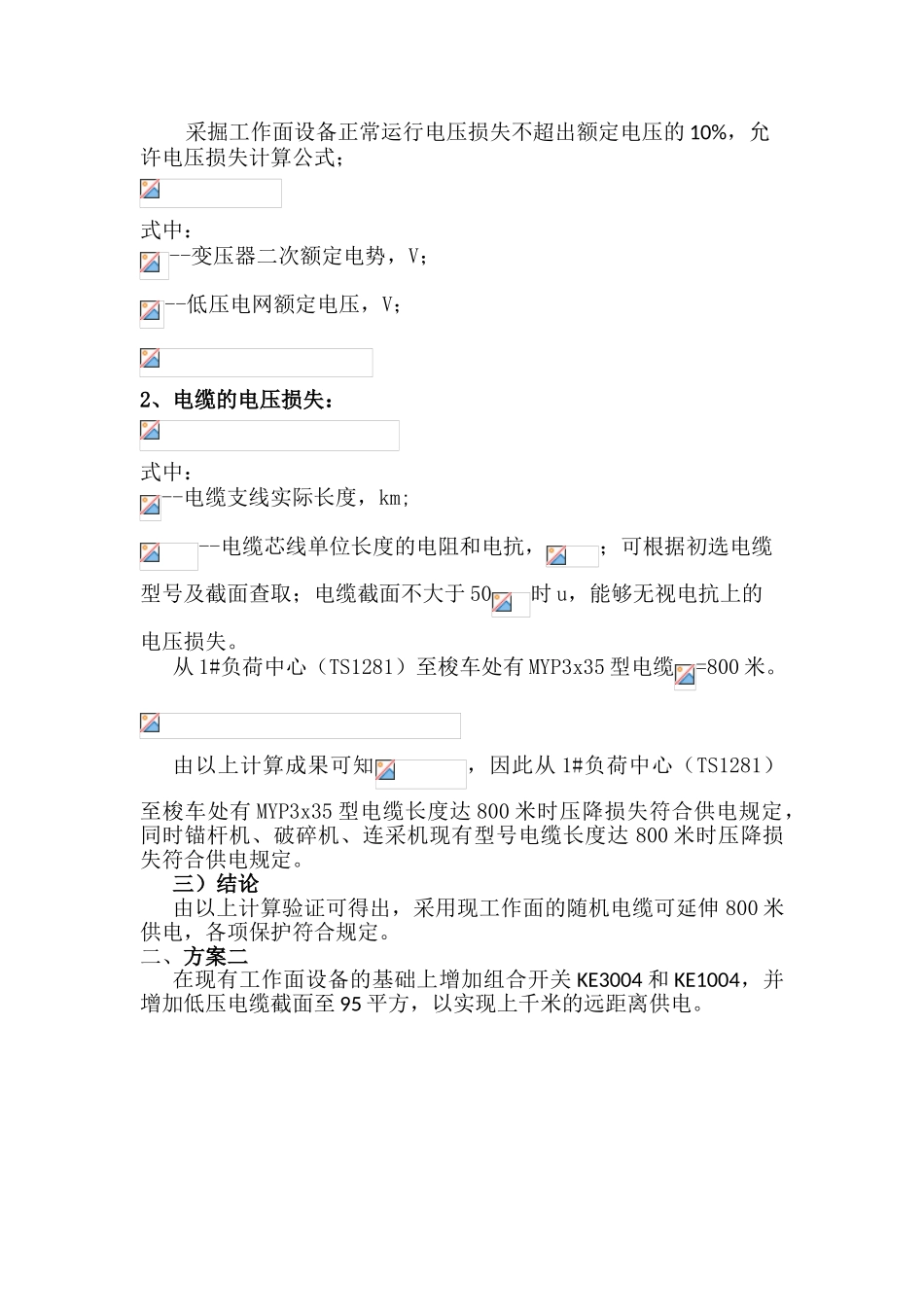

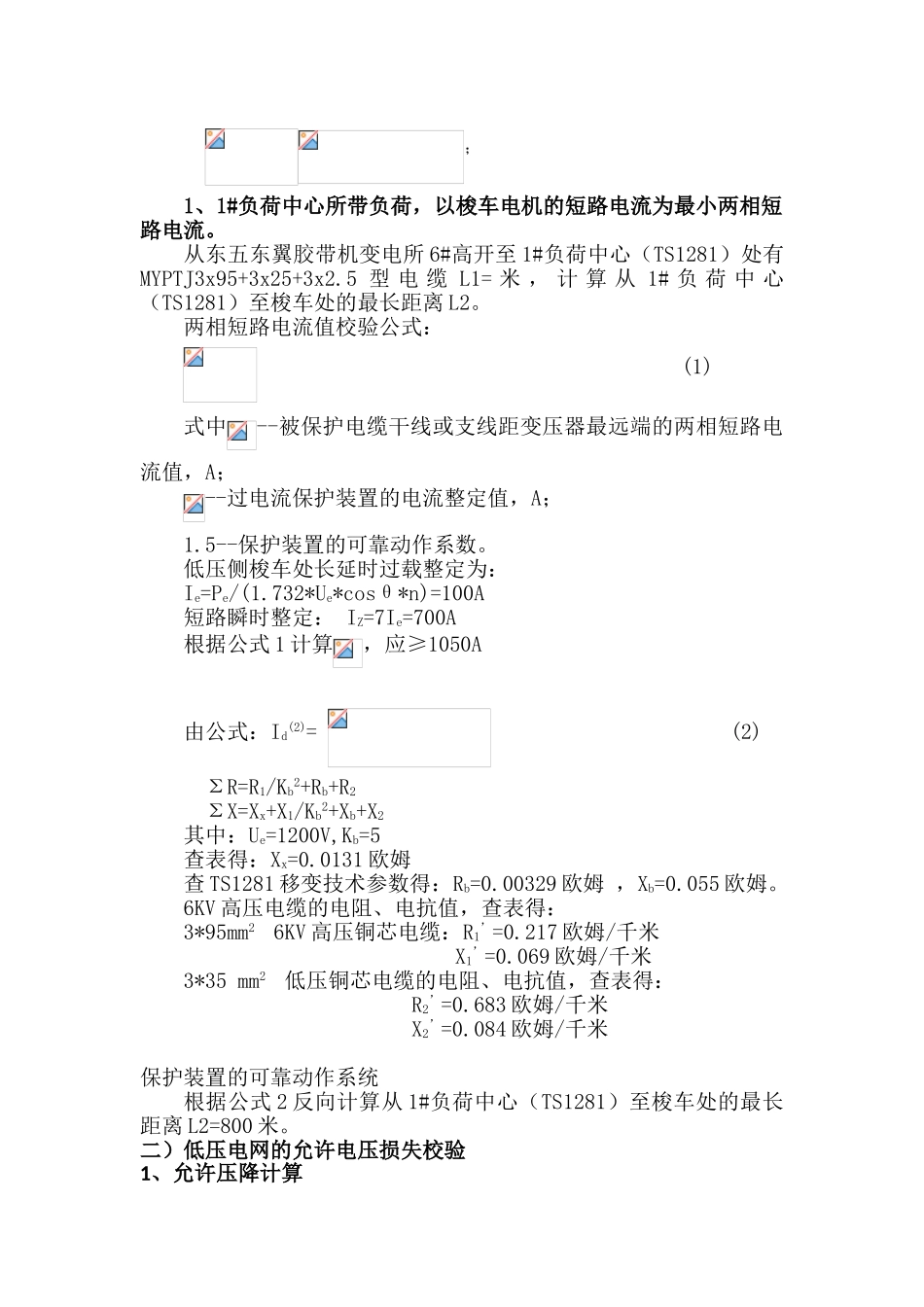

连采工作面远距离供电方案现在的连采工艺是持续采煤机配梭车、给料破碎机、带式输送机出煤，锚杆机进行支护，列车有两台负荷中心车和一台电缆车，每掘进一种横川，需前移列车，工艺繁琐，效率低下。为优化工艺，提高掘进效率，特制订远距离供电方案以下：一、方案一以现工作面设备为基础计算最大供电距离，如图图 1一）以保护装置的可靠动作系数计算最大供电距离变压器二次电压 1200V，系统短路容量按 110MVA 计算；则系统电抗为；变压器二次电压 3450V，系统短路容量按 110MVA 计算；则系统电抗为；1、1#负荷中心所带负荷，以梭车电机的短路电流为最小两相短路电流。从东五东翼胶带机变电所 6#高开至 1#负荷中心（TS1281）处有MYPTJ3x95+3x25+3x2.5 型 电 缆 L1= 米 ， 计 算 从 1# 负 荷 中 心（TS1281）至梭车处的最长距离 L2。两相短路电流值校验公式： (1)式中--被保护电缆干线或支线距变压器最远端的两相短路电流值，A；--过电流保护装置的电流整定值，A；1.5--保护装置的可靠动作系数。低压侧梭车处长延时过载整定为：Ie=Pe/(1.732*Ue*cosθ*n)=100A短路瞬时整定： IZ=7Ie=700A根据公式 1 计算，应≥1050A由公式：Id(2)= (2)ΣR=R1/Kb2+Rb+R2ΣX=Xx+X1/Kb2+Xb+X2其中：Ue=1200V,Kb=5查表得：Xx=0.0131 欧姆查 TS1281 移变技术参数得：Rb=0.00329 欧姆 ，Xb=0.055 欧姆。6KV 高压电缆的电阻、电抗值，查表得：3*95mm2 6KV 高压铜芯电缆：R1’=0.217 欧姆/千米 X1’=0.069 欧姆/千米3*35 mm2 低压铜芯电缆的电阻、电抗值，查表得：R2’=0.683 欧姆/千米 X2’=0.084 欧姆/千米保护装置的可靠动作系统根据公式 2 反向计算从 1#负荷中心（TS1281）至梭车处的最长距离 L2=800 米。二）低压电网的允许电压损失校验1、允许压降计算采掘工作面设备正常运行电压损失不超出额定电压的 10%，允许电压损失计算公式；式中：--变压器二次额定电势，V；--低压电网额定电压，V；2、电缆的电压损失：式中：--电缆支线实际长度，km;--电缆芯线单位长度的电阻和电抗，；可根据初选电缆型号及截面查取；电缆截面不大于 50时 u，能够无视电抗上的电压损失。从 1#负荷中心（TS1281）至梭车处有 MYP3x35 型电缆=800 米。由以上计算成果可知，因此从 1#负荷中心（TS1281）至梭车处有 MYP3x35 型电缆长度达 800 米时压降损失符合供电规定，同时锚杆机、破碎机、连采机现有型号电缆长度达 800 米时压...
