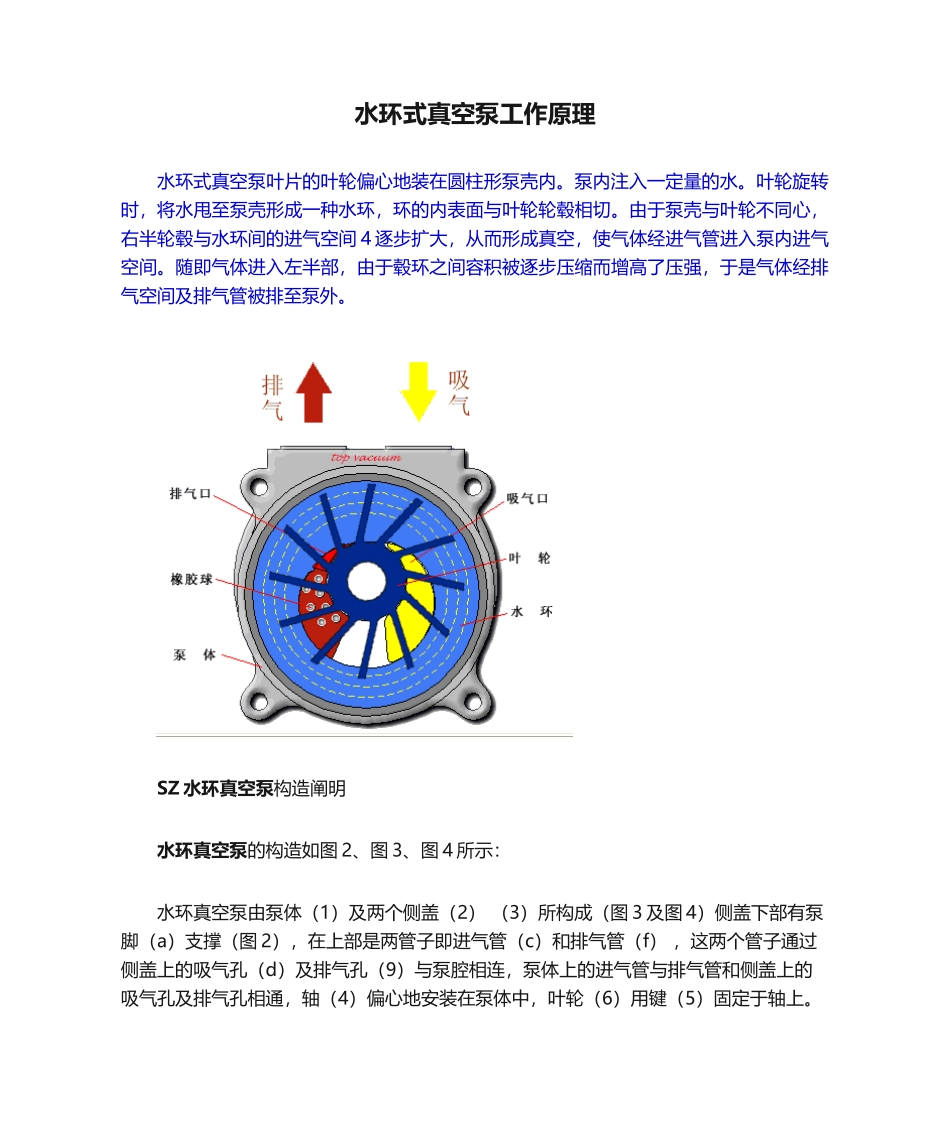

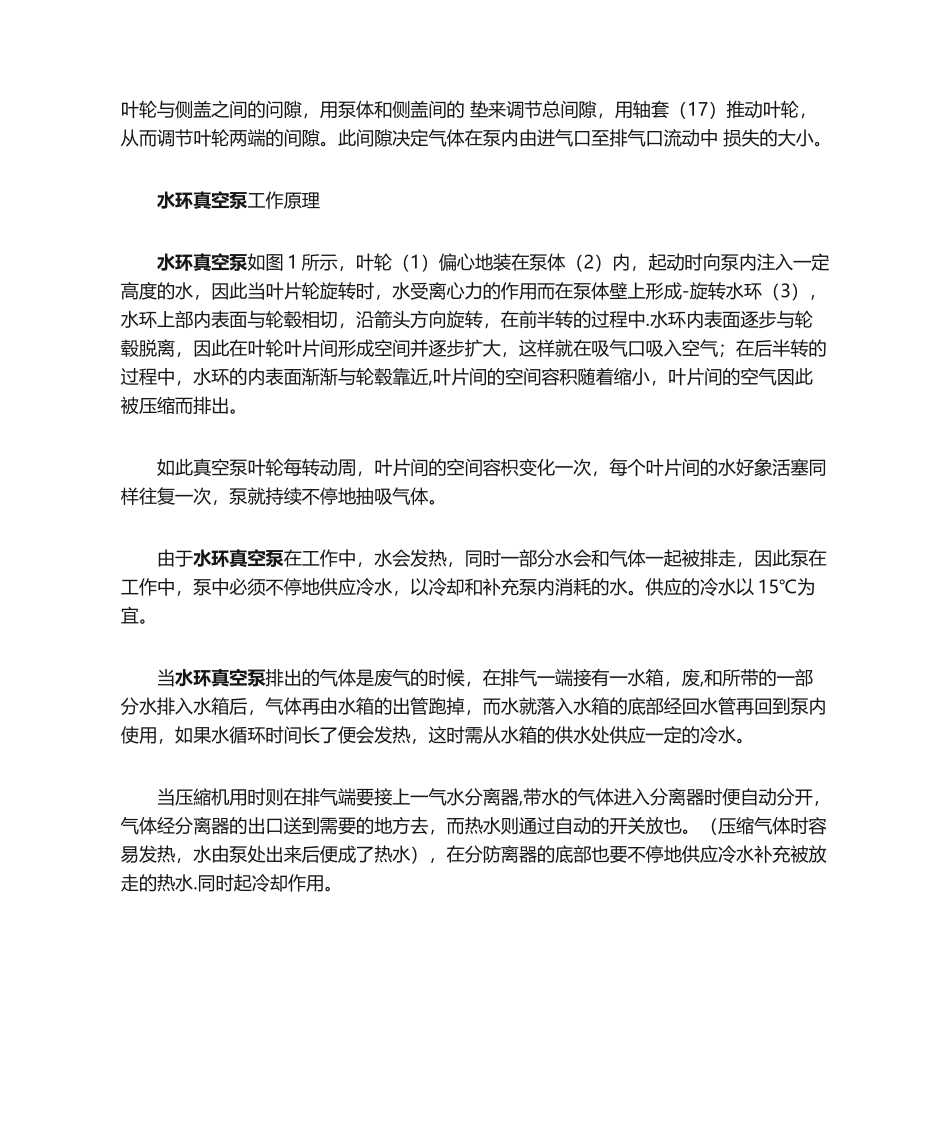

水环式真空泵工作原理水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形成一种水环，环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间 4 逐步扩大，从而形成真空，使气体经进气管进入泵内进气空间。随即气体进入左半部，由于毂环之间容积被逐步压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。SZ 水环真空泵构造阐明水环真空泵的构造如图 2、图 3、图 4 所示：水环真空泵由泵体（1）及两个侧盖（2） （3）所构成（图 3 及图 4）侧盖下部有泵脚（a）支撑（图 2），在上部是两管子即进气管（c）和排气管（f） ，这两个管子通过侧盖上的吸气孔（d）及排气孔（9）与泵腔相连，泵体上的进气管与排气管和侧盖上的吸气孔及排气孔相通，轴（4）偏心地安装在泵体中，叶轮（6）用键（5）固定于轴上。叶轮与侧盖之间的问隙，用泵体和侧盖间的 垫来调节总间隙，用轴套（17）推动叶轮，从而调节叶轮两端的间隙。此间隙决定气体在泵内由进气口至排气口流动中 损失的大小。水环真空泵工作原理水环真空泵如图 1 所示，叶轮（1）偏心地装在泵体（2）内，起动时向泵内注入一定高度的水，因此当叶片轮旋转时，水受离心力的作用而在泵体壁上形成-旋转水环（3），水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转的过程中.水环内表面逐步与轮毂脱离，因此在叶轮叶片间形成空间并逐步扩大，这样就在吸气口吸入空气；在后半转的过程中，水环的内表面渐渐与轮毂靠近,叶片间的空间容积随着缩小，叶片间的空气因此被压缩而排出。如此真空泵叶轮每转动周，叶片间的空间容枳变化一次，每个叶片间的水好象活塞同样往复一次，泵就持续不停地抽吸气体。由于水环真空泵在工作中，水会发热，同时一部分水会和气体一起被排走，因此泵在工作中，泵中必须不停地供应冷水，以冷却和补充泵内消耗的水。供应的冷水以 15℃为宜。当水环真空泵排出的气体是废气的时候，在排气一端接有一水箱，废,和所带的一部分水排入水箱后，气体再由水箱的出管跑掉，而水就落入水箱的底部经回水管再回到泵内使用，如果水循环时间长了便会发热，这时需从水箱的供水处供应一定的冷水。当压縮机用时则在排气端要接上一气水分离器,带水的气体进入分离器时便自动分开，气体经分离器的出口送到需要的地方去，而热水则通过自动的开关放也。（压缩气体时容易发热，水由泵处出来后便成了热水），在分防离...
