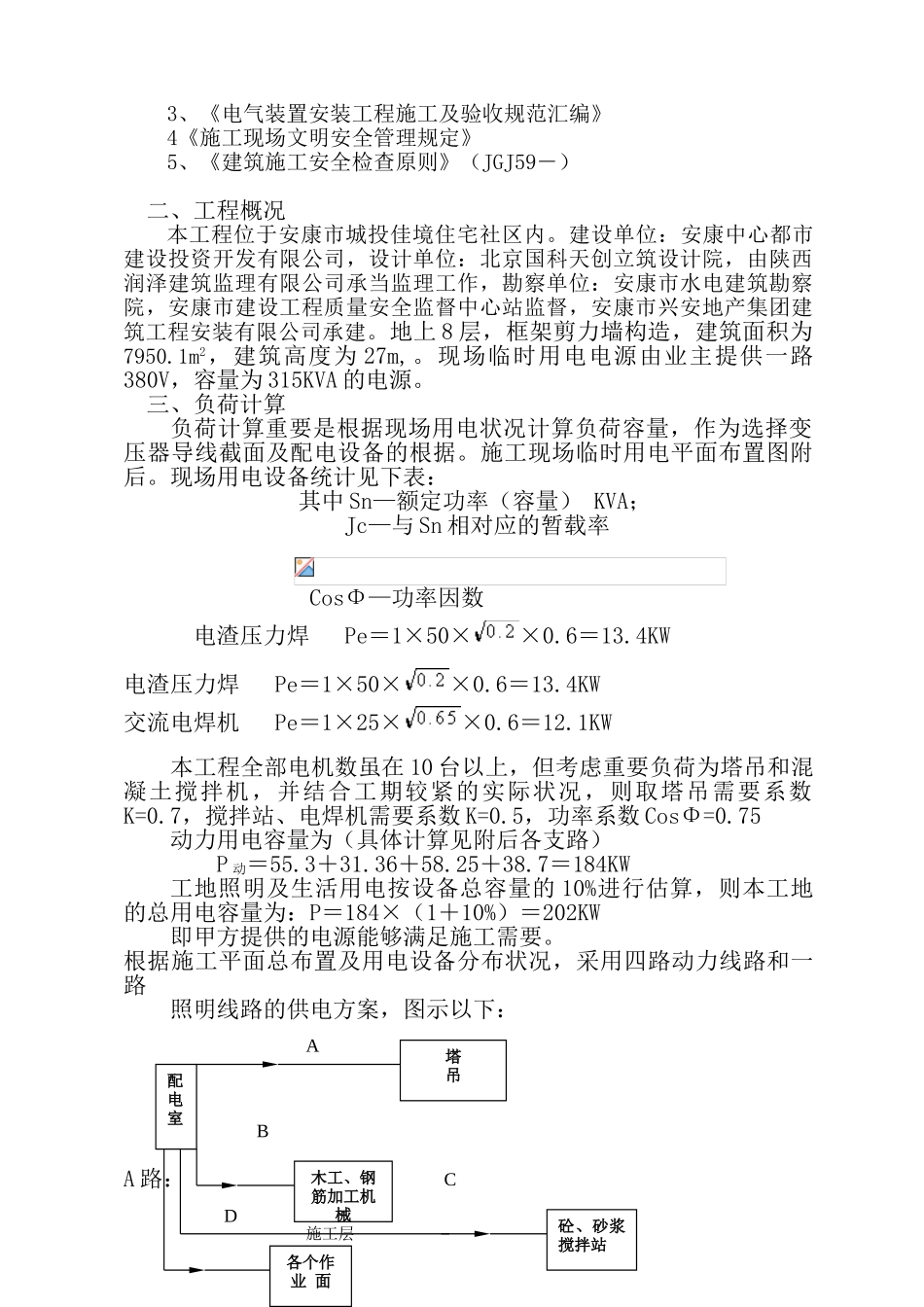

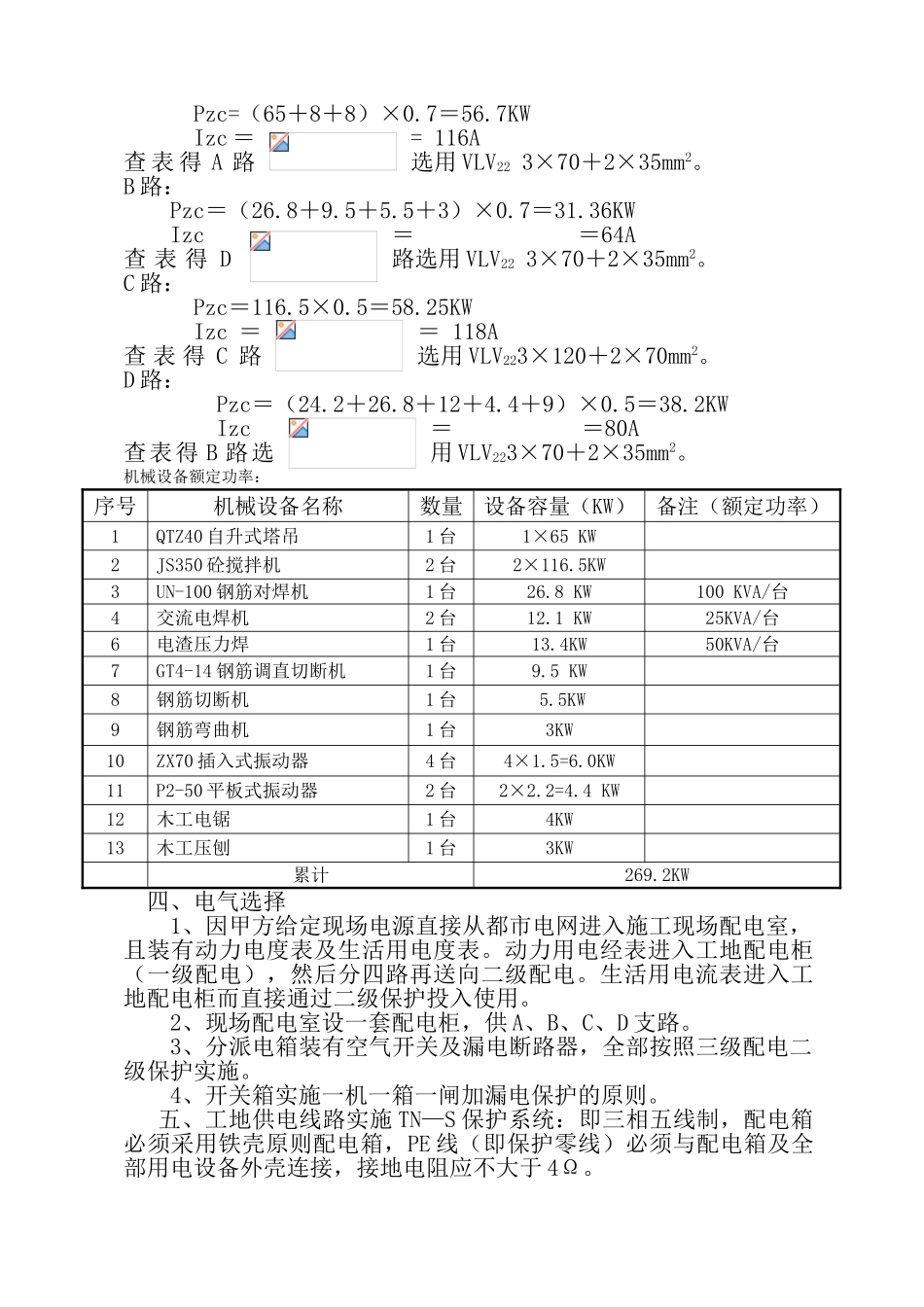

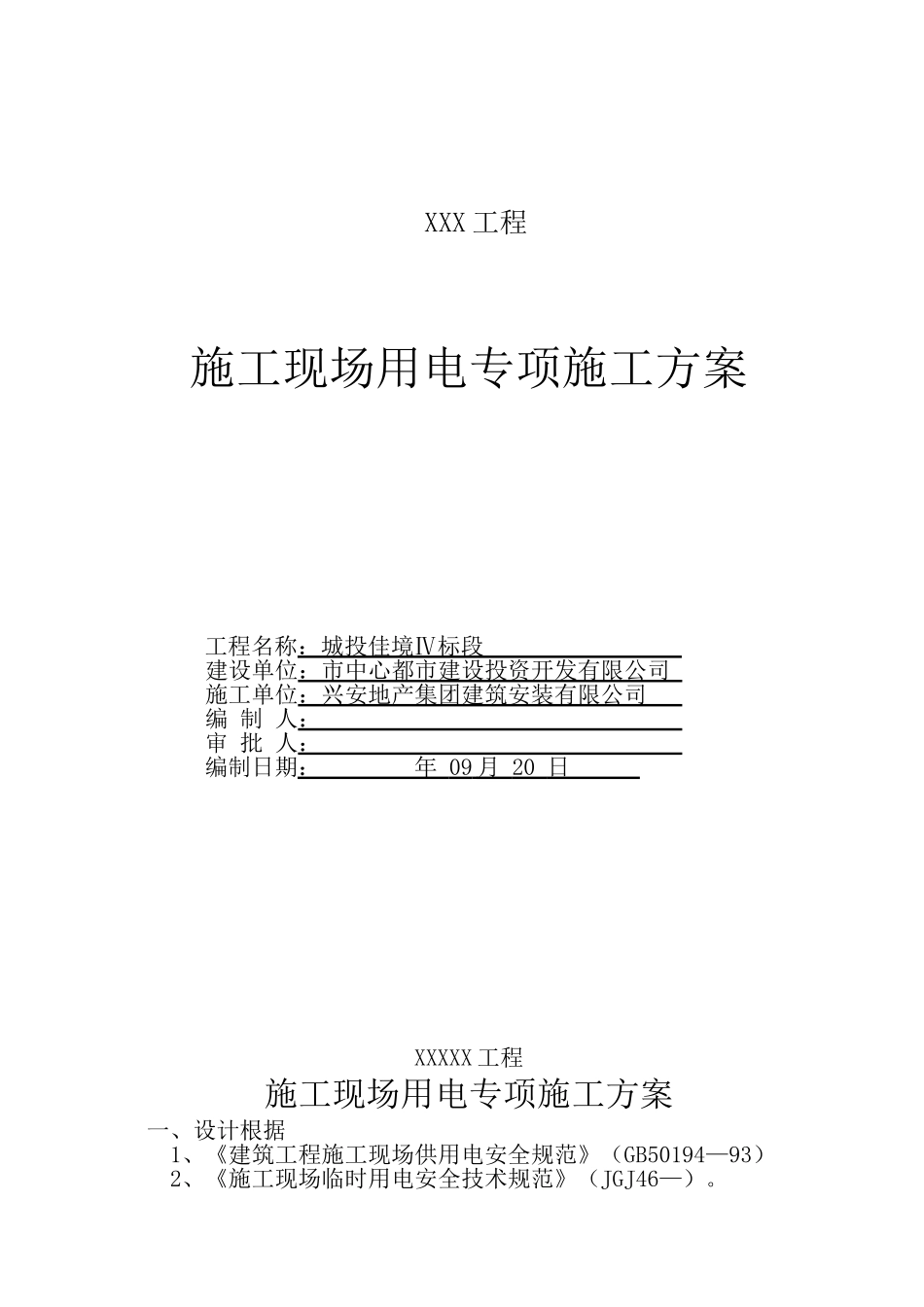

XXX 工程施工现场用电专项施工方案工程名称：城投佳境Ⅳ标段 建设单位：市中心都市建设投资开发有限公司 施工单位：兴安地产集团建筑安装有限公司 编 制 人： 审 批 人： 编制日期： 年 09 月 20 日 XXXXX 工程施工现场用电专项施工方案一、设计根据1、《建筑工程施工现场供用电安全规范》（GB50194—93）2、《施工现场临时用电安全技术规范》（JGJ46—）。ABCD3、《电气装置安装工程施工及验收规范汇编》4《施工现场文明安全管理规定》5、《建筑施工安全检查原则》（JGJ59－）二、工程概况本工程位于安康市城投佳境住宅社区内。建设单位：安康中心都市建设投资开发有限公司，设计单位：北京国科天创立筑设计院，由陕西润泽建筑监理有限公司承当监理工作，勘察单位：安康市水电建筑勘察院，安康市建设工程质量安全监督中心站监督，安康市兴安地产集团建筑工程安装有限公司承建。地上 8 层，框架剪力墙构造，建筑面积为7950.1m2，建筑高度为 27m,。现场临时用电电源由业主提供一路380V，容量为 315KVA 的电源。三、负荷计算负荷计算重要是根据现场用电状况计算负荷容量，作为选择变压器导线截面及配电设备的根据。施工现场临时用电平面布置图附后。现场用电设备统计见下表：其中 Sn—额定功率（容量） KVA； Jc—与 Sn 相对应的暂载率CosΦ—功率因数电渣压力焊 Pe＝1×50××0.6＝13.4KW电渣压力焊 Pe＝1×50××0.6＝13.4KW交流电焊机 Pe＝1×25××0.6＝12.1KW本工程全部电机数虽在 10 台以上，但考虑重要负荷为塔吊和混凝土搅拌机，并结合工期较紧的实际状况，则取塔吊需要系数K=0.7，搅拌站、电焊机需要系数 K=0.5，功率系数 CosΦ=0.75动力用电容量为（具体计算见附后各支路）P 动＝55.3＋31.36＋58.25＋38.7＝184KW工地照明及生活用电按设备总容量的 10%进行估算，则本工地的总用电容量为：P＝184×（1＋10%）＝202KW 即甲方提供的电源能够满足施工需要。 根据施工平面总布置及用电设备分布状况，采用四路动力线路和一路照明线路的供电方案，图示以下： A 路：塔吊木工、钢筋加工机械施工层配电室砼、砂浆搅拌站各个作业 面Pzc=（65＋8＋8）×0.7＝56.7KW Izc ＝ = 116A查 表 得 A 路选用 VLV22 3×70＋2×35mm2。B 路：Pzc＝（26.8＋9.5＋5.5＋3）×0.7＝31.36KWIzc＝ ＝64A 查 表 得 D路选用 VLV22 3×70＋2×35mm2。C 路：Pzc＝116.5×0.5＝58.25KWIzc ＝ ＝ 118A 查 ...
