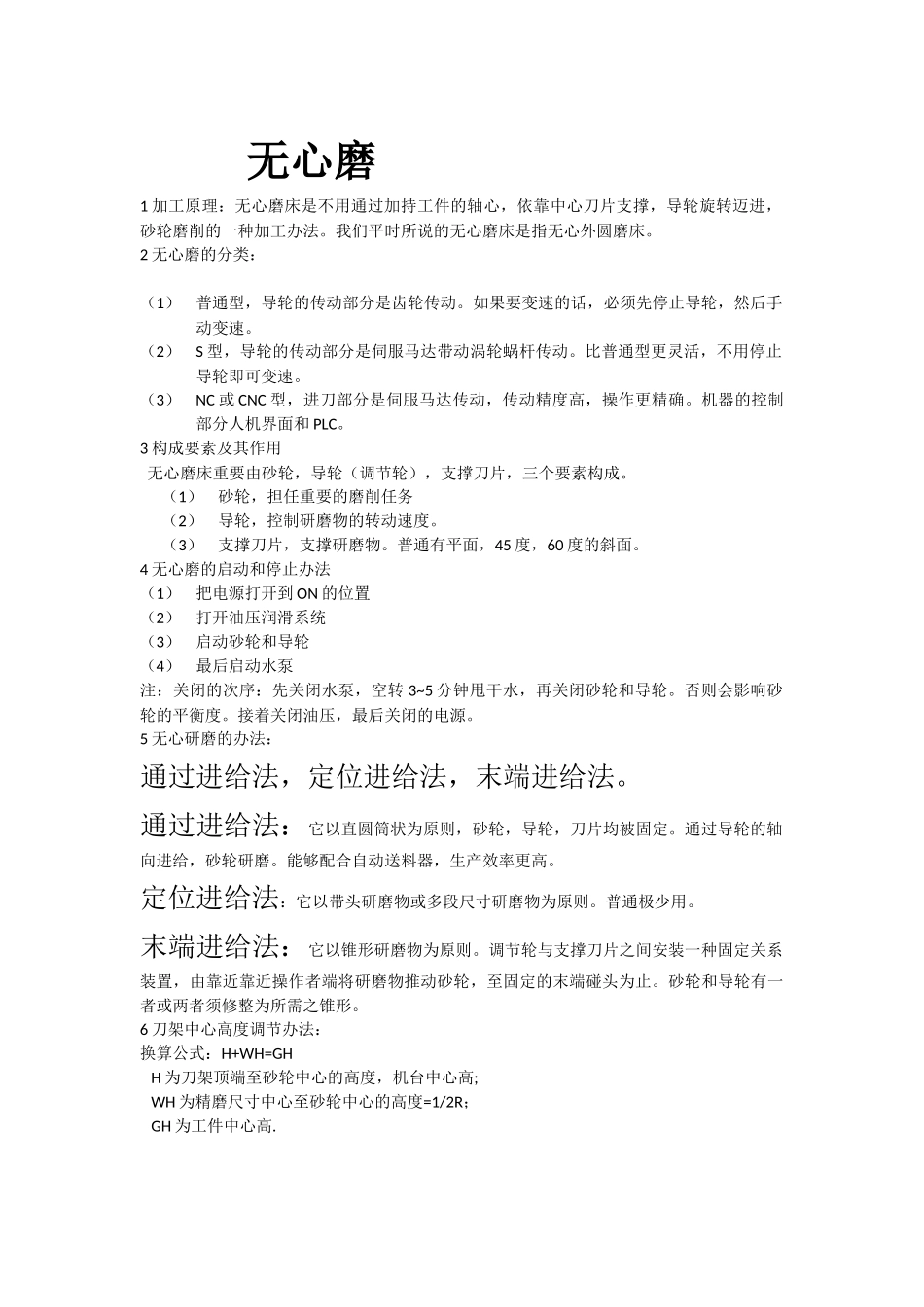

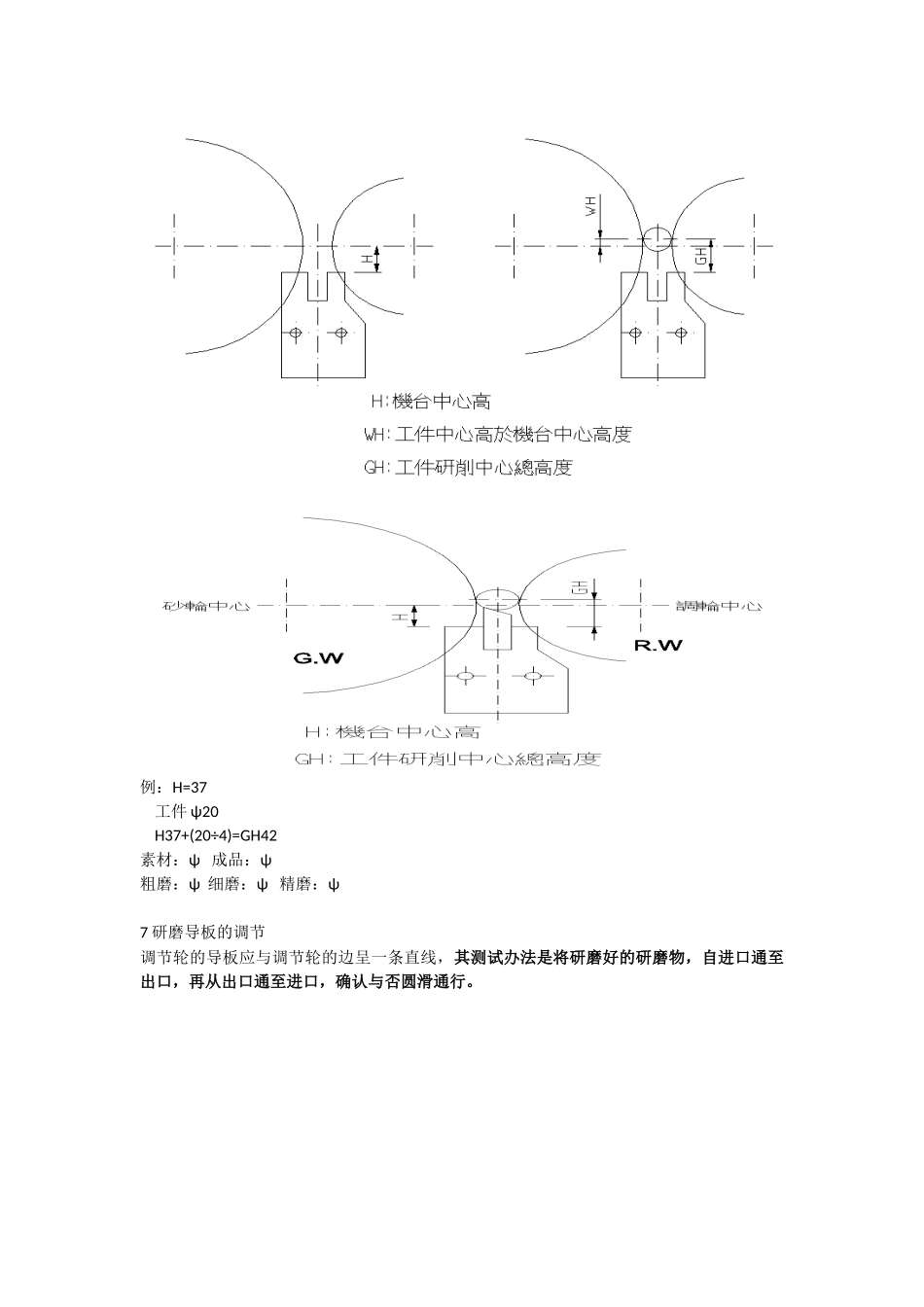

无心磨1 加工原理：无心磨床是不用通过加持工件的轴心，依靠中心刀片支撑，导轮旋转迈进，砂轮磨削的一种加工办法。我们平时所说的无心磨床是指无心外圆磨床。2 无心磨的分类：（1）普通型，导轮的传动部分是齿轮传动。如果要变速的话，必须先停止导轮，然后手动变速。（2）S 型，导轮的传动部分是伺服马达带动涡轮蜗杆传动。比普通型更灵活，不用停止导轮即可变速。（3）NC 或 CNC 型，进刀部分是伺服马达传动，传动精度高，操作更精确。机器的控制部分人机界面和 PLC。3 构成要素及其作用 无心磨床重要由砂轮，导轮（调节轮），支撑刀片，三个要素构成。（1）砂轮，担任重要的磨削任务（2）导轮，控制研磨物的转动速度。（3）支撑刀片，支撑研磨物。普通有平面，45 度，60 度的斜面。4 无心磨的启动和停止办法（1）把电源打开到 ON 的位置（2）打开油压润滑系统（3）启动砂轮和导轮（4）最后启动水泵注：关闭的次序：先关闭水泵，空转 3~5 分钟甩干水，再关闭砂轮和导轮。否则会影响砂轮的平衡度。接着关闭油压，最后关闭的电源。5 无心研磨的办法：通过进给法，定位进给法，末端进给法。通过进给法：它以直圆筒状为原则，砂轮，导轮，刀片均被固定。通过导轮的轴向进给，砂轮研磨。能够配合自动送料器，生产效率更高。定位进给法：它以带头研磨物或多段尺寸研磨物为原则。普通极少用。末端进给法：它以锥形研磨物为原则。调节轮与支撑刀片之间安装一种固定关系装置，由靠近靠近操作者端将研磨物推动砂轮，至固定的末端碰头为止。砂轮和导轮有一者或两者须修整为所需之锥形。6 刀架中心高度调节办法：换算公式：H+WH=GH H 为刀架顶端至砂轮中心的高度，机台中心高; WH 为精磨尺寸中心至砂轮中心的高度=1/2R； GH 为工件中心高.例：H=37 工件 ψ20 H37+(20÷4)=GH42素材：ψ 成品：ψ粗磨：ψ 细磨：ψ 精磨：ψ7 研磨导板的调节调节轮的导板应与调节轮的边呈一条直线，其测试办法是将研磨好的研磨物，自进口通至出口，再从出口通至进口，确认与否圆滑通行。 如图所示调节轮边的进口为研磨物公差的 1/2，出口边取~的间隙，在研磨砂轮边进出口取~的间隙。8 砂轮选择表砂轮选择表（无心研磨）应 用/ Application明细/Specification钢铁素材 Steel软/SoftHRc≦25FA60MV硬/HardHRc＞2538A60LV合金钢 Alloy Steel软/SoftHRc≦55FA60LV硬/HardHRc＞55WA60KV高速钢 Tool Steel High Speed HRc≦60FA60KV HR...
