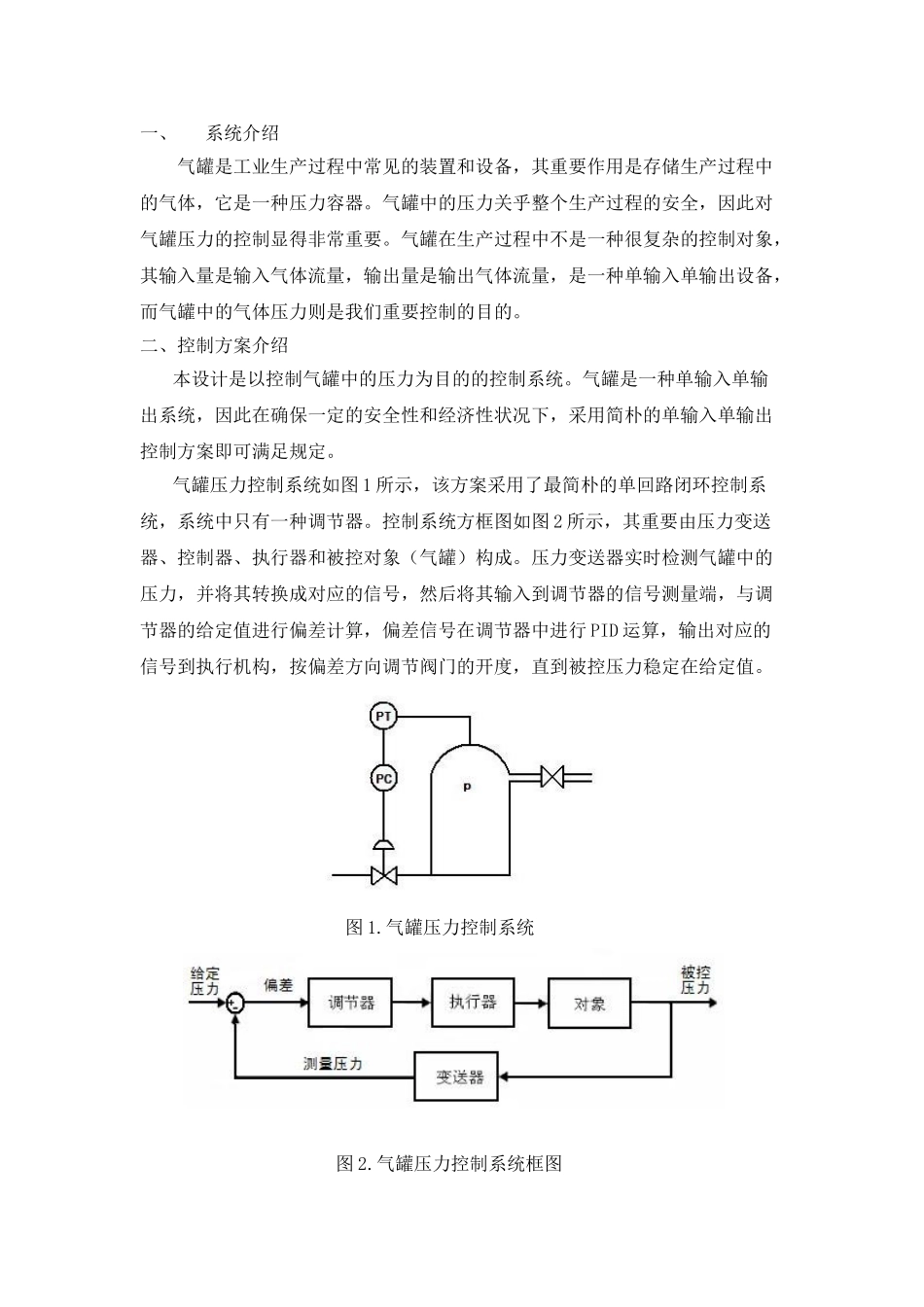

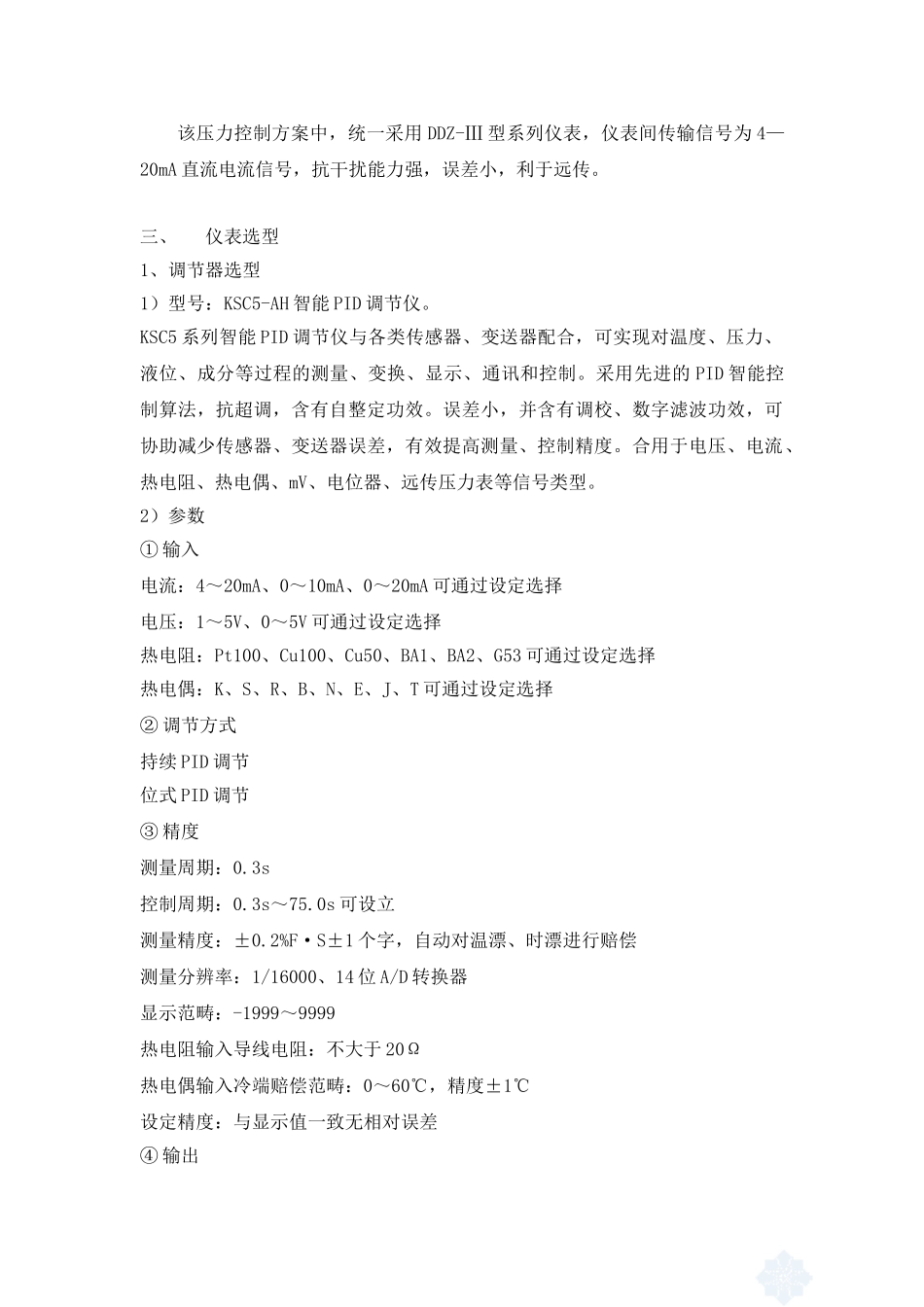

过程控制仪表课程设计题 目：学生姓名：班 级：学 号：指导老师：12 月 30 日一、系统介绍气罐是工业生产过程中常见的装置和设备，其重要作用是存储生产过程中的气体，它是一种压力容器。气罐中的压力关乎整个生产过程的安全，因此对气罐压力的控制显得非常重要。气罐在生产过程中不是一种很复杂的控制对象，其输入量是输入气体流量，输出量是输出气体流量，是一种单输入单输出设备，而气罐中的气体压力则是我们重要控制的目的。二、控制方案介绍本设计是以控制气罐中的压力为目的的控制系统。气罐是一种单输入单输出系统，因此在确保一定的安全性和经济性状况下，采用简朴的单输入单输出控制方案即可满足规定。气罐压力控制系统如图 1 所示，该方案采用了最简朴的单回路闭环控制系统，系统中只有一种调节器。控制系统方框图如图 2 所示，其重要由压力变送器、控制器、执行器和被控对象（气罐）构成。压力变送器实时检测气罐中的压力，并将其转换成对应的信号，然后将其输入到调节器的信号测量端，与调节器的给定值进行偏差计算，偏差信号在调节器中进行 PID 运算，输出对应的信号到执行机构，按偏差方向调节阀门的开度，直到被控压力稳定在给定值。图 1.气罐压力控制系统图 2.气罐压力控制系统框图该压力控制方案中，统一采用 DDZ-Ⅲ 型系列仪表，仪表间传输信号为 4—20mA 直流电流信号，抗干扰能力强，误差小，利于远传。三、仪表选型1、调节器选型1）型号：KSC5-AH 智能 PID 调节仪。KSC5 系列智能 PID 调节仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程的测量、变换、显示、通讯和控制。采用先进的 PID 智能控制算法，抗超调，含有自整定功效。误差小，并含有调校、数字滤波功效，可协助减少传感器、变送器误差，有效提高测量、控制精度。合用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。2）参数① 输入电流：4～20mA、0～10mA、0～20mA 可通过设定选择电压：1～5V、0～5V 可通过设定选择热电阻：Pt100、Cu100、Cu50、BA1、BA2、G53 可通过设定选择热电偶：K、S、R、B、N、E、J、T 可通过设定选择② 调节方式持续 PID 调节位式 PID 调节③ 精度测量周期：0.3s控制周期：0.3s～75.0s 可设立测量精度：±0.2%F·S±1 个字，自动对温漂、时漂进行赔偿测量分辨率：1/16000、14 位 A/D 转换器显示范畴：-1999～9999热电阻输入导线电阻：不大于 20Ω热电偶...
