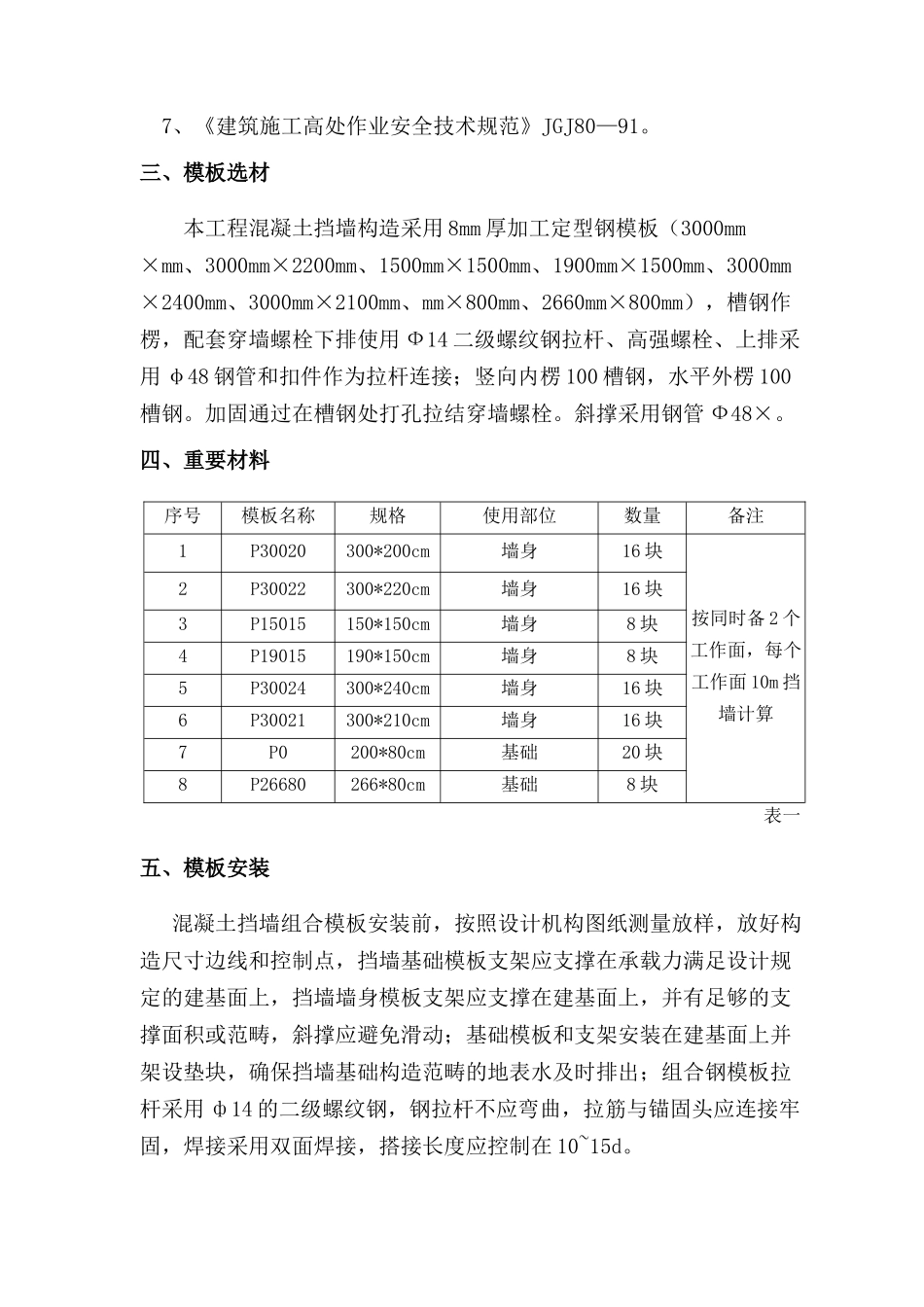

挡墙专项施工方案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】混凝土挡墙模板施工方案一、工程概况黄河甘肃段防洪工程兰州市城区段Ⅱ-11 标段涉及青白石街道杨家湾村新建堤防和预应力桥梁一座，重要建设内容为：1、第一段左岸桩号 K39+250-K39+270 段，为预应力桥梁一座，长20m；2、第二段左岸桩号 k39+270-k40+790 段新修堤防的土建施工，长度3、挡墙为现浇砼构造，挡墙高度分别为（除去基础高度后）K39+270-K39+900 段；K39+900-K40+790 段，挡墙基础宽度分别为、，墙身顶宽为；4、工程级别兰州市城区段防洪原则为 1 一遇洪水，对应洪峰流量为6500m3/s。堤防级别为 1 级，重要建筑物级别为 1 级，次要建筑物级别为 3 级，临时建筑物级别为 4 级。其它防护段为乡村防护区，各市州防洪区划分为独立的防洪保护区后，保护人口<20 万人，保护耕地<30 万亩，根据人口或耕地（草场）面积拟定防护等级为Ⅳ等，防洪原则为一遇，堤防、护岸级别为 5级，重要建筑物级别为 5 级，次要建筑物级别为 5 级，临时建筑物级别为 5 级。二、编制根据1、施工图纸，混凝土挡墙构造断面图及有关资料； 2、《建筑施工手册》第四版 中国建筑工业出版社；3、《都市桥梁工程施工与质量验收规范》CJJ2-；4、《建筑施工模板安全技术规程》 JGJ162-；5、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—；6、《建筑施工安全检查原则》 JGJ59—99；7、《建筑施工高处作业安全技术规范》JGJ80—91。三、模板选材本工程混凝土挡墙构造采用 8mm 厚加工定型钢模板（3000mm×mm、3000mm×2200mm、1500mm×1500mm、1900mm×1500mm、3000mm×2400mm、3000mm×2100mm、mm×800mm、2660mm×800mm），槽钢作楞，配套穿墙螺栓下排使用 Ф14 二级螺纹钢拉杆、高强螺栓、上排采用 φ48 钢管和扣件作为拉杆连接；竖向内楞 100 槽钢，水平外楞 100槽钢。加固通过在槽钢处打孔拉结穿墙螺栓。斜撑采用钢管 Ф48×。四、重要材料序号模板名称规格使用部位数量备注1P30020300*200cm墙身16 块按同时备 2 个工作面，每个工作面 10m 挡墙计算2P30022300*220cm墙身16 块3P15015150*150cm墙身8 块4P19015190*150cm墙身8 块5P30024300*240cm墙身16 块6P30021300*210cm墙身16 块7P0200*80cm基础20 块8P26680266*80cm基础8 块 表一五、模板安装混凝土挡墙组合模板安装前，按照设计机构图纸测量放样，放好构造尺寸边线和控制...
