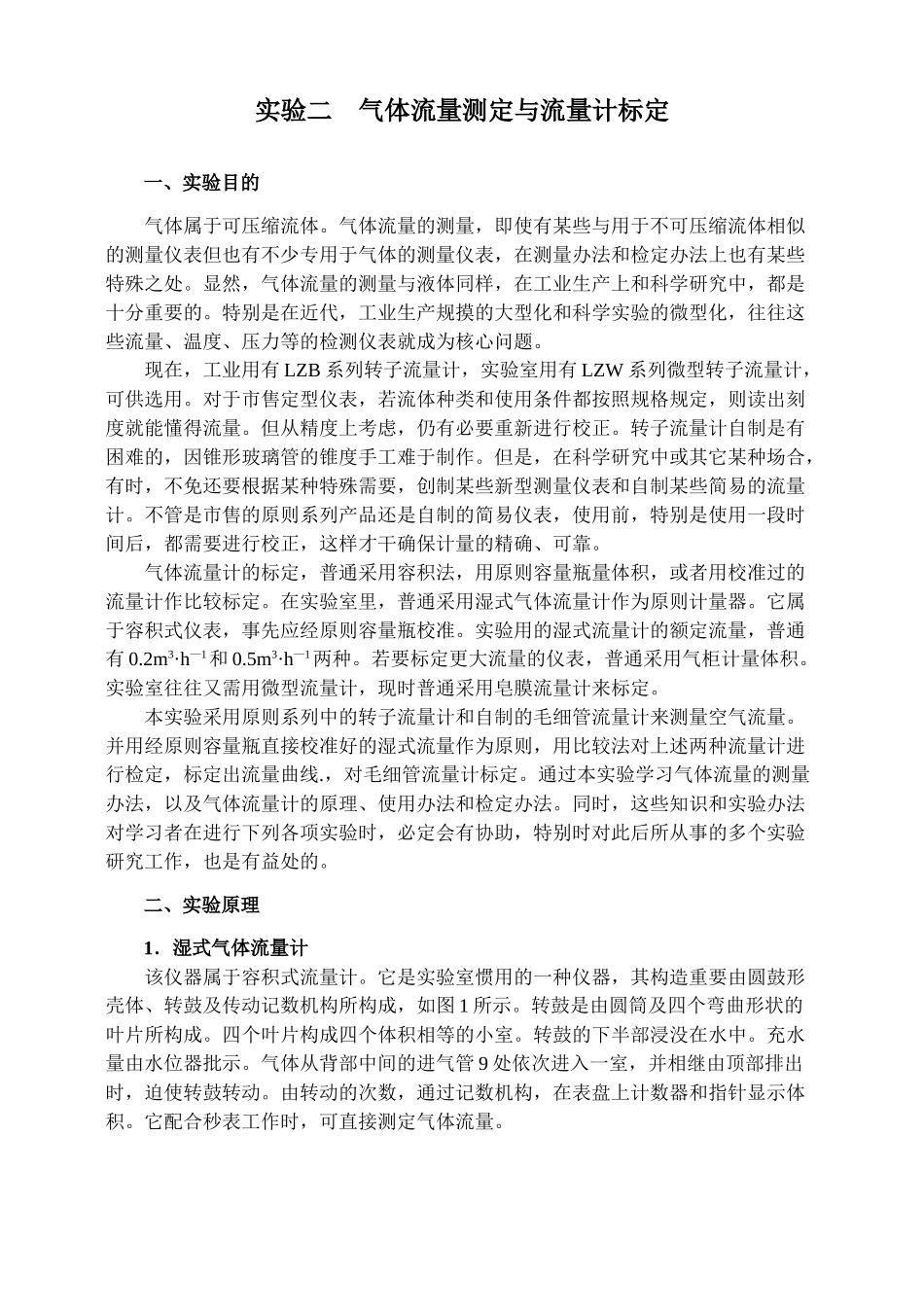

实验二 气体流量测定与流量计标定一、实验目的气体属于可压缩流体。气体流量的测量，即使有某些与用于不可压缩流体相似的测量仪表但也有不少专用于气体的测量仪表，在测量办法和检定办法上也有某些特殊之处。显然，气体流量的测量与液体同样，在工业生产上和科学研究中，都是十分重要的。特别是在近代，工业生产规摸的大型化和科学实验的微型化，往往这些流量、温度、压力等的检测仪表就成为核心问题。现在，工业用有 LZB 系列转子流量计，实验室用有 LZW 系列微型转子流量计，可供选用。对于市售定型仪表，若流体种类和使用条件都按照规格规定，则读出刻度就能懂得流量。但从精度上考虑，仍有必要重新进行校正。转子流量计自制是有困难的，因锥形玻璃管的锥度手工难于制作。但是，在科学研究中或其它某种场合，有时，不免还要根据某种特殊需要，创制某些新型测量仪表和自制某些简易的流量计。不管是市售的原则系列产品还是自制的简易仪表，使用前，特别是使用一段时间后，都需要进行校正，这样才干确保计量的精确、可靠。气体流量计的标定，普通采用容积法，用原则容量瓶量体积，或者用校准过的流量计作比较标定。在实验室里，普通采用湿式气体流量计作为原则计量器。它属于容积式仪表，事先应经原则容量瓶校准。实验用的湿式流量计的额定流量，普通有 0.2m3·h—1和 0.5m3·h—1两种。若要标定更大流量的仪表，普通采用气柜计量体积。实验室往往又需用微型流量计，现时普通采用皂膜流量计来标定。本实验采用原则系列中的转子流量计和自制的毛细管流量计来测量空气流量。并用经原则容量瓶直接校准好的湿式流量作为原则，用比较法对上述两种流量计进行检定，标定出流量曲线.，对毛细管流量计标定。通过本实验学习气体流量的测量办法，以及气体流量计的原理、使用办法和检定办法。同时，这些知识和实验办法对学习者在进行下列各项实验时，必定会有协助，特别时对此后所从事的多个实验研究工作，也是有益处的。二、实验原理1．湿式气体流量计该仪器属于容积式流量计。它是实验室惯用的一种仪器，其构造重要由圆鼓形壳体、转鼓及传动记数机构所构成，如图 1 所示。转鼓是由圆筒及四个弯曲形状的叶片所构成。四个叶片构成四个体积相等的小室。转鼓的下半部浸没在水中。充水量由水位器批示。气体从背部中间的进气管 9 处依次进入一室，并相继由顶部排出时，迫使转鼓转动。由转动的次数，通过记数机构，在表盘上计数器和指针显示体积。它配合...
