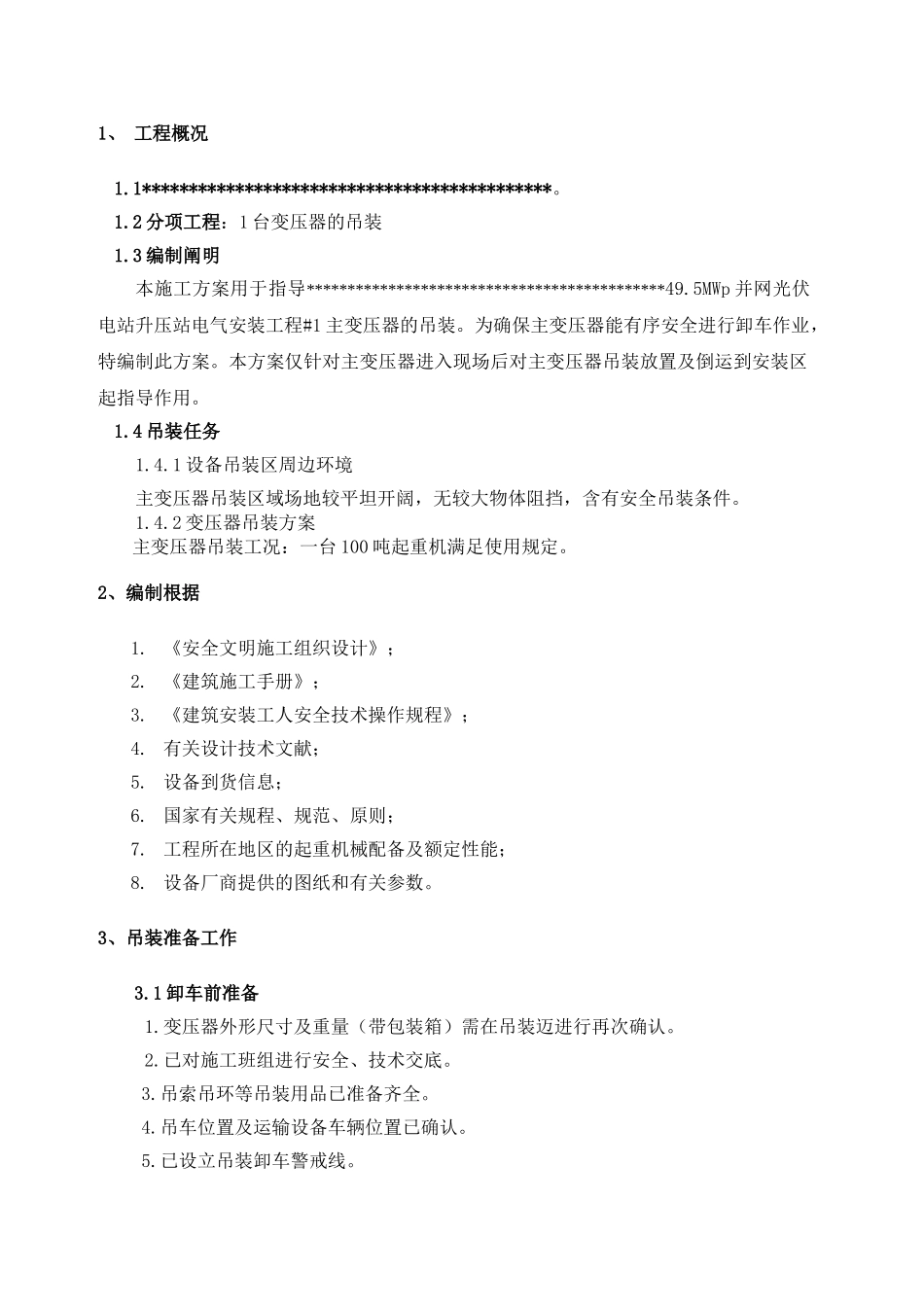

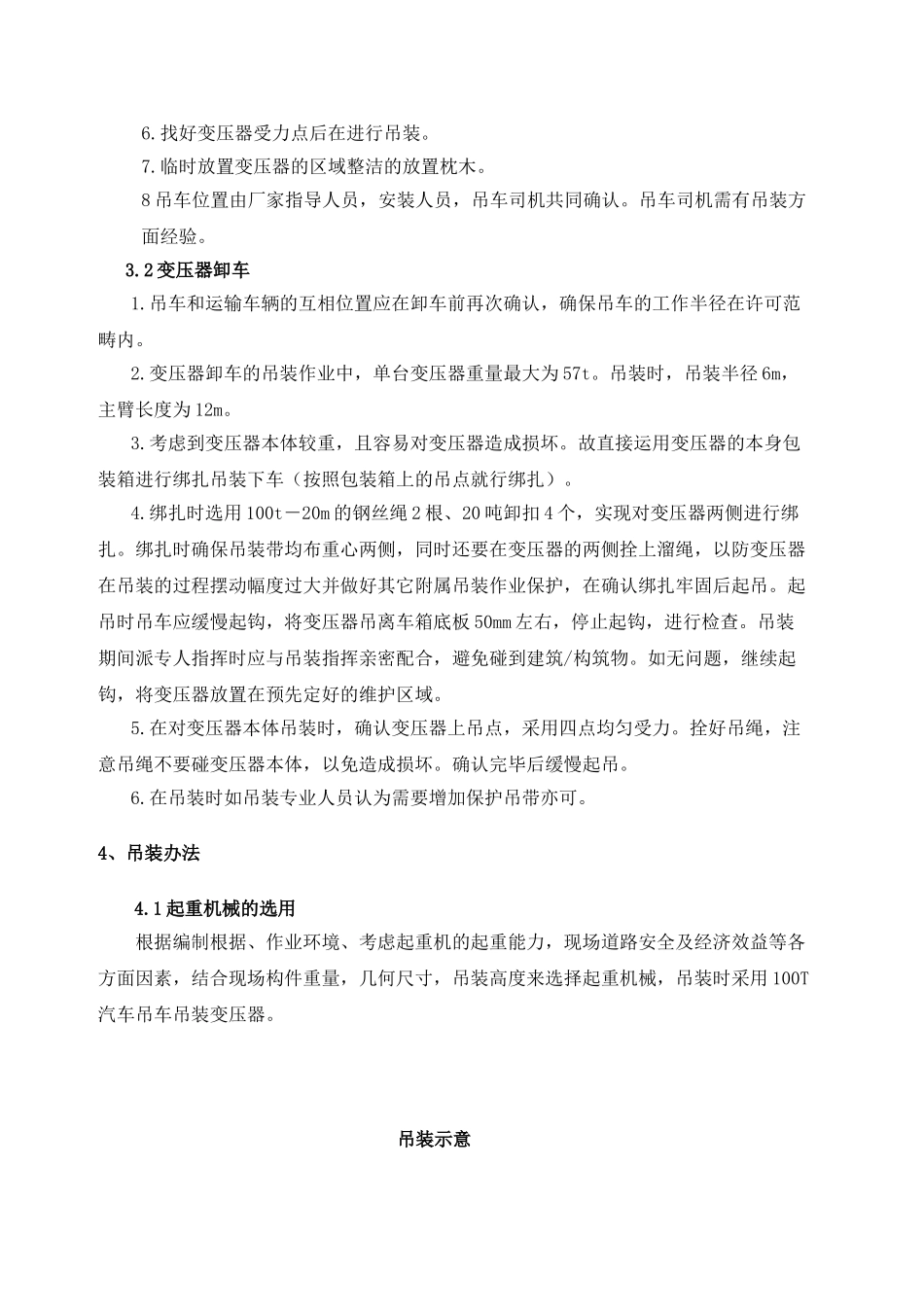

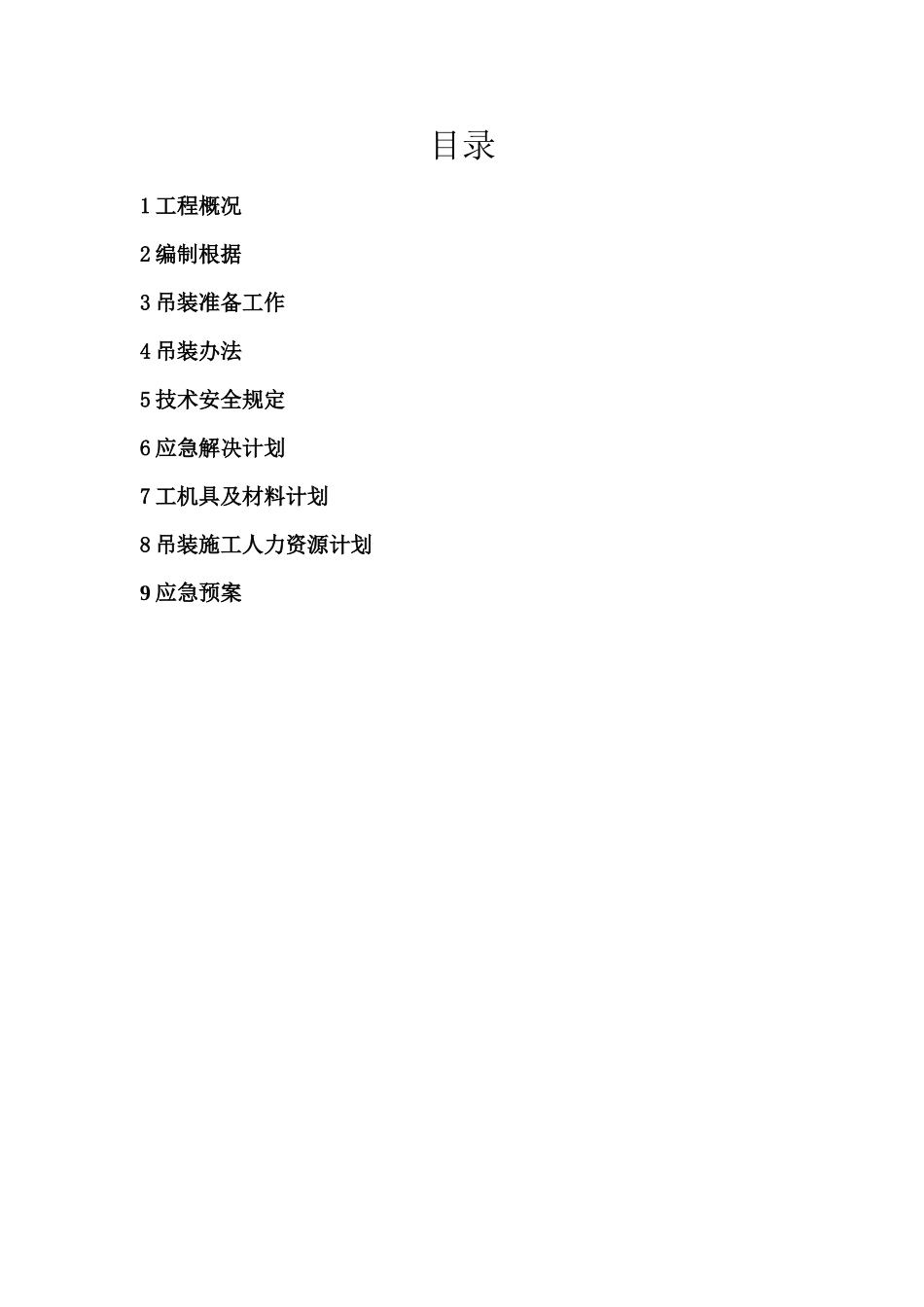

目录1 工程概况2 编制根据3 吊装准备工作4 吊装办法5 技术安全规定6 应急解决计划7 工机具及材料计划8 吊装施工人力资源计划9 应急预案1、 工程概况1.1********************************************。1.2 分项工程：1 台变压器的吊装1.3 编制阐明本施工方案用于指导********************************************49.5MWp 并网光伏电站升压站电气安装工程#1 主变压器的吊装。为确保主变压器能有序安全进行卸车作业，特编制此方案。本方案仅针对主变压器进入现场后对主变压器吊装放置及倒运到安装区起指导作用。1.4 吊装任务1.4.1 设备吊装区周边环境主变压器吊装区域场地较平坦开阔，无较大物体阻挡，含有安全吊装条件。1.4.2 变压器吊装方案主变压器吊装工况：一台 100 吨起重机满足使用规定。2、编制根据1. 《安全文明施工组织设计》；2. 《建筑施工手册》；3. 《建筑安装工人安全技术操作规程》；4. 有关设计技术文献；5. 设备到货信息；6. 国家有关规程、规范、原则；7. 工程所在地区的起重机械配备及额定性能；8. 设备厂商提供的图纸和有关参数。3、吊装准备工作3.1 卸车前准备1.变压器外形尺寸及重量（带包装箱）需在吊装迈进行再次确认。2.已对施工班组进行安全、技术交底。3.吊索吊环等吊装用品已准备齐全。4.吊车位置及运输设备车辆位置已确认。5.已设立吊装卸车警戒线。6.找好变压器受力点后在进行吊装。7.临时放置变压器的区域整洁的放置枕木。8 吊车位置由厂家指导人员，安装人员，吊车司机共同确认。吊车司机需有吊装方面经验。3.2 变压器卸车1.吊车和运输车辆的互相位置应在卸车前再次确认，确保吊车的工作半径在许可范畴内。2.变压器卸车的吊装作业中，单台变压器重量最大为 57t。吊装时，吊装半径 6m，主臂长度为 12m。3.考虑到变压器本体较重，且容易对变压器造成损坏。故直接运用变压器的本身包装箱进行绑扎吊装下车（按照包装箱上的吊点就行绑扎）。4.绑扎时选用 100t－20m 的钢丝绳 2 根、20 吨卸扣 4 个，实现对变压器两侧进行绑扎。绑扎时确保吊装带均布重心两侧，同时还要在变压器的两侧拴上溜绳，以防变压器在吊装的过程摆动幅度过大并做好其它附属吊装作业保护，在确认绑扎牢固后起吊。起吊时吊车应缓慢起钩，将变压器吊离车箱底板 50mm 左右，停止起钩，进行检查。吊装期间派专人指挥时应与吊装指挥亲密配合，避免碰到建筑/构筑物。如无问题，继续起钩，将变压器放置在预先...
