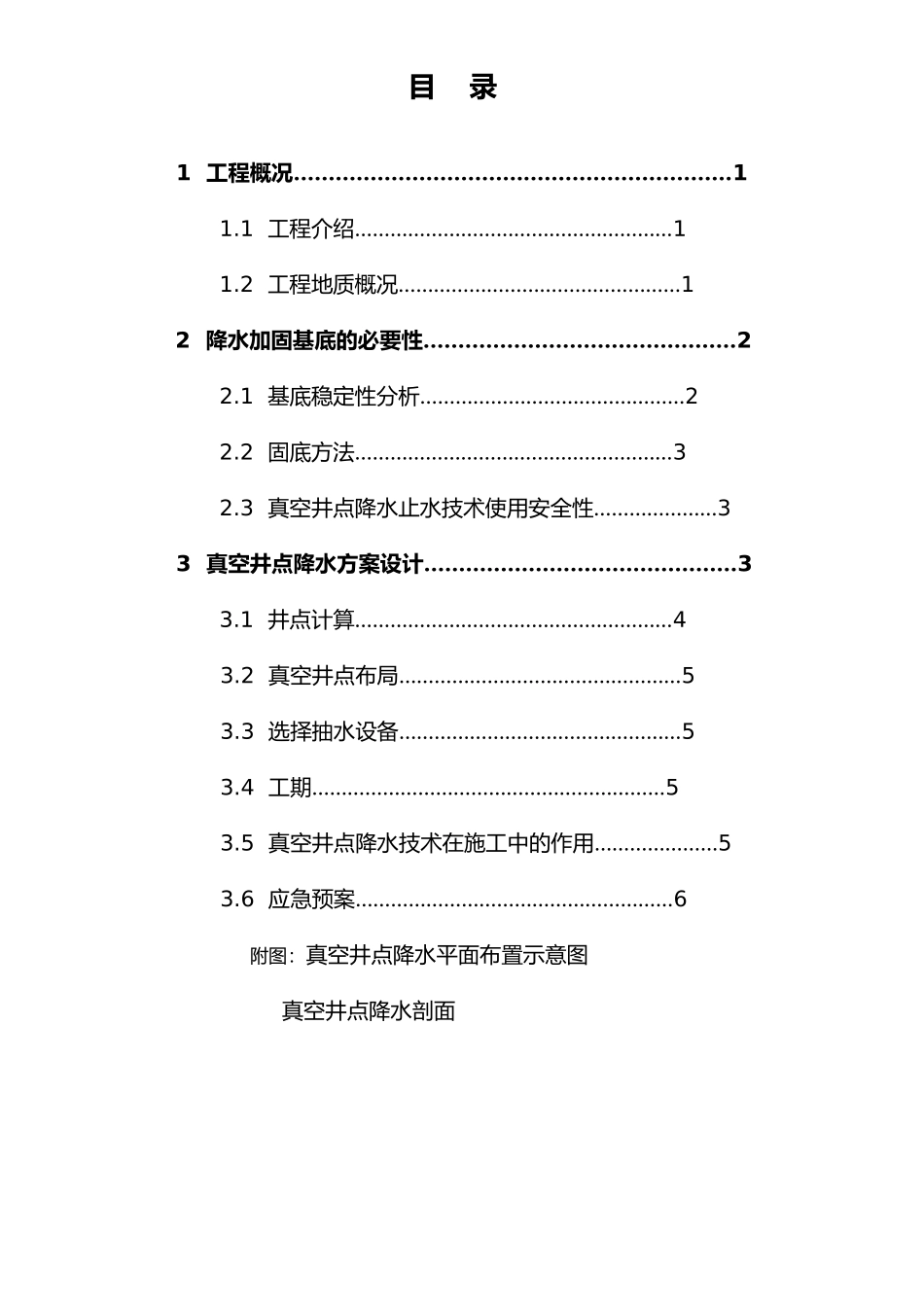

中海桃花源山庄真空井点降水办法固结基底工程施工方案编制单位 编 制 人 审 核 人 审 批 人 日 期 目 录1 工程概况………………………………………………………11.1 工程介绍………………………………………………11.2 工程地质概况…………………………………………1 2 降水加固基底的必要性………………………………………22.1 基底稳定性分析………………………………………22.2 固底方法………………………………………………32.3 真空井点降水止水技术使用安全性…………………33 真空井点降水方案设计………………………………………33.1 井点计算………………………………………………43.2 真空井点布局…………………………………………53.3 选择抽水设备…………………………………………53.4 工期……………………………………………………53.5 真空井点降水技术在施工中的作用…………………53.6 应急预案………………………………………………6附图：真空井点降水平面布置示意图 真空井点降水剖面1 工程概况1．1 工程介绍中海桃花源山庄工程位于珠海市唐家湾片区美丽湾，北侧临神前路，东侧距港湾大道约700米，拟降水的场地内建设七栋商住楼，建筑物高度20.70~97.20m。现以6#、7#楼为例，对其基坑降水进行方案设计。该两栋建筑设一层地下室，基坑底面积约为5272㎡，基坑开挖底板板底位置平均深度为5.0m, 承台深度约6.2m，开挖最深点电梯井深度约8.5m, 基坑周边长约290m。1．2 工程地质概况1．2．1岩土工程地质条件根据工程地质勘察报告钻探揭发，按岩性、地质年代和成因类型来划分，需要降水的有关土层分四层，其中淤泥质粘土和粗砂层位局部为互层。 地层编号地层地 层 描 述名称成因①人工填土Q4ml褐黄色，重要由粘性土构成，含中细砂10%左右，系新近堆填而成，其密实程度不均匀，尚未完毕自重团结，构造呈松散状态。各钻孔碰到该层，层厚为0.30~8.20m。②淤泥质粘土Q4ml灰黑色，含有机质及未完全腐烂的植物根茎，略具臭味，摇震无反映，光泽 反 映 光 滑 ， 干 强 度 及 韧 性 高 ， 呈 饱 和 、 流 塑 状 态 。 层 厚 为0.90~7.40m。③粗砂Q4mc深灰、灰白、褐黄色，重要成分为 石英质，含淤泥质粘土或粘性土10%~15%，饱和、重要呈松散~稍密状态，局部呈中密状态。层厚为0.50~8.10m。④粘土Q4mc褐灰、灰白、灰绿色，重要成分为粘粒，普通质纯，摇震无反映，光泽反...
