2025年路基工程测量施工方案VIP专享VIP免费

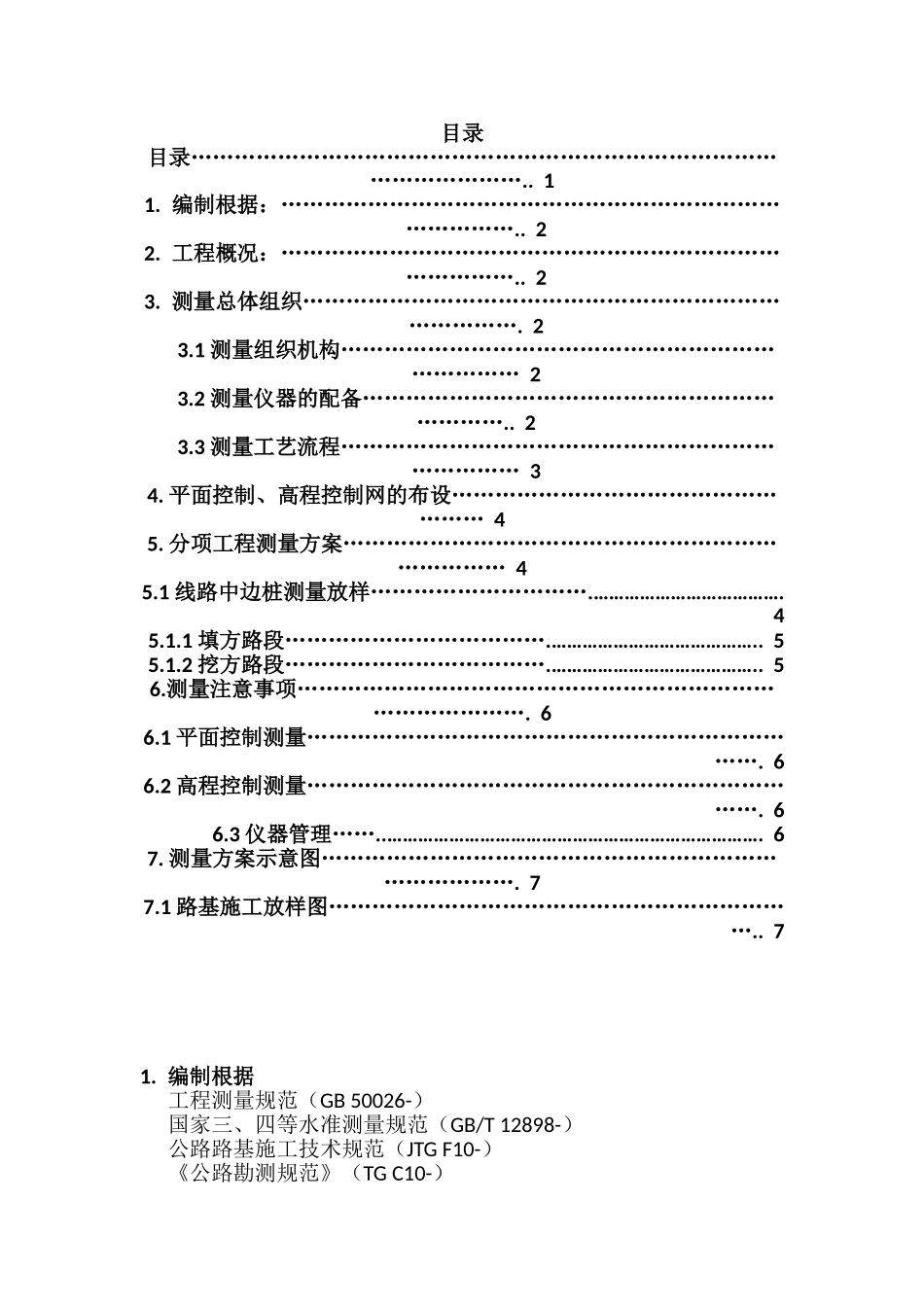

目录目录………………………………………………………………………………………….. 11. 编制根据：………………………………………………………………………….. 22. 工程概况：………………………………………………………………………….. 23. 测量总体组织………………………………………………………………………. 23.1 测量组织机构………………………………………………………………… 23.2 测量仪器的配备…………………………………………………………….. 23.3 测量工艺流程………………………………………………………………… 34. 平面控制、高程控制网的布设……………………………………………… 45. 分项工程测量方案………………………………………………………………… 45.1 线路中边桩测量放样………………………….………………………………. 45.1.1 填方路段……………………………….………………………………….. 55.1.2 挖方路段……………………………….………………………………….. 56.测量注意事项……………………………………………………………………………. 66.1 平面控制测量………………………………………………………………. 66.2 高程控制测量………………………………………………………………. 66.3 仪器管理……..………………………………………………………………. 67. 测量方案示意图………………………………………………………………………. 77.1 路基施工放样图………………………………………………………….. 71. 编制根据工程测量规范（GB 50026-）国家三、四等水准测量规范（GB/T 12898-）公路路基施工技术规范（JTG F10-）《公路勘测规范》（TG C10-）2. 工程概况 安顺市经二路工程规划起于安顺市开发区星火路。往西南方向前行，与规划的纬六路，纬八路，机场路相交后，止于规划的开三号路。拟建项目属于安顺市规划内的市政道路，该道路设计为都市支路。总施工线路 1720.763 米。均按设计速度 30 公里/小时，行车道宽为 2X7 米，人行道宽为 2X3 米，路基规划宽度为 20 米的原则建设3. 测量总体组织3.1 测量人员组织机构项目部组建以总工为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组的测量管理模式，用来确保控制测量和施工现场的测量放样，其中测量工程师 1 人，测量员 2 人，另配备民工 4 人。3.2 测量仪器的...
