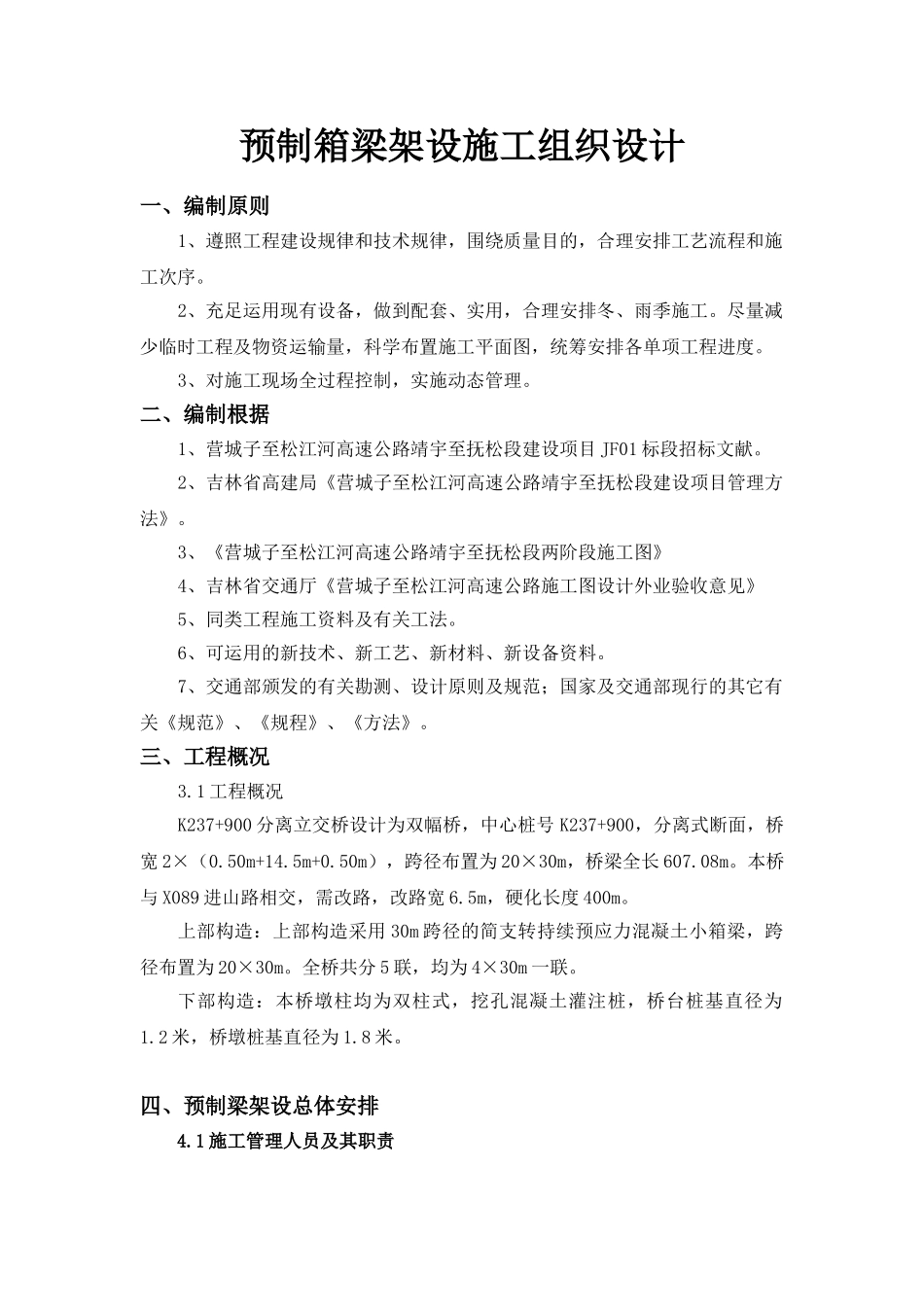

预制箱梁架设施工组织设计一、编制原则1、遵照工程建设规律和技术规律，围绕质量目的，合理安排工艺流程和施工次序。2、充足运用现有设备，做到配套、实用，合理安排冬、雨季施工。尽量减少临时工程及物资运输量，科学布置施工平面图，统筹安排各单项工程进度。3、对施工现场全过程控制，实施动态管理。 二、编制根据 1、营城子至松江河高速公路靖宇至抚松段建设项目 JF01 标段招标文献。2、吉林省高建局《营城子至松江河高速公路靖宇至抚松段建设项目管理方法》。3、《营城子至松江河高速公路靖宇至抚松段两阶段施工图》4、吉林省交通厅《营城子至松江河高速公路施工图设计外业验收意见》5、同类工程施工资料及有关工法。6、可运用的新技术、新工艺、新材料、新设备资料。7、交通部颁发的有关勘测、设计原则及规范；国家及交通部现行的其它有关《规范》、《规程》、《方法》。三、工程概况3.1 工程概况K237+900 分离立交桥设计为双幅桥，中心桩号 K237+900，分离式断面，桥宽 2×（0.50m+14.5m+0.50m），跨径布置为 20×30m，桥梁全长 607.08m。本桥与 X089 进山路相交，需改路，改路宽 6.5m，硬化长度 400m。上部构造：上部构造采用 30m 跨径的简支转持续预应力混凝土小箱梁，跨径布置为 20×30m。全桥共分 5 联，均为 4×30m 一联。下部构造：本桥墩柱均为双柱式，挖孔混凝土灌注桩，桥台桩基直径为1.2 米，桥墩桩基直径为 1.8 米。四、预制梁架设总体安排4.1 施工管理人员及其职责根据本桥梁工程特点及施工需要，安排含有丰富公路施工管理经验的工程师担任现场负责人及技术负责人。参加预制梁架梁管理的人员及职责划分见表4-1-1。预制梁架梁管理人员一览表表 4-1-1序 号姓 名职 责职 称备 注1赵 松项目经理高级工程师项目总负责2李泽光项目总工程师高级工程师负责施工技术总体协调3石全中项目副经理工程师负责预制梁场管理4李 锋工程部长工程师负责技术管理5李晋良安质部长工程师负责安全、质量管理6王励金测量队队长工程师负责测量工作管理7孔恒星现场技术员工程师负责现场技术指导8朱德利架梁队长负责砼梁架设总体指挥9仲 伟运梁班长负责砼梁运输及就位10彭 超安全员负责现场安全指导11余许全吊装班长负责砼梁起吊及架设4.2 运梁便道预制箱梁采用运梁平车由梁场存梁区运至架桥机后部的主梁内，为确保箱梁的运输安全，尽量将道路取直，运梁道路采用隧道洞桩为填料，自梁场存梁处，经二管区路基，后过 k2...
