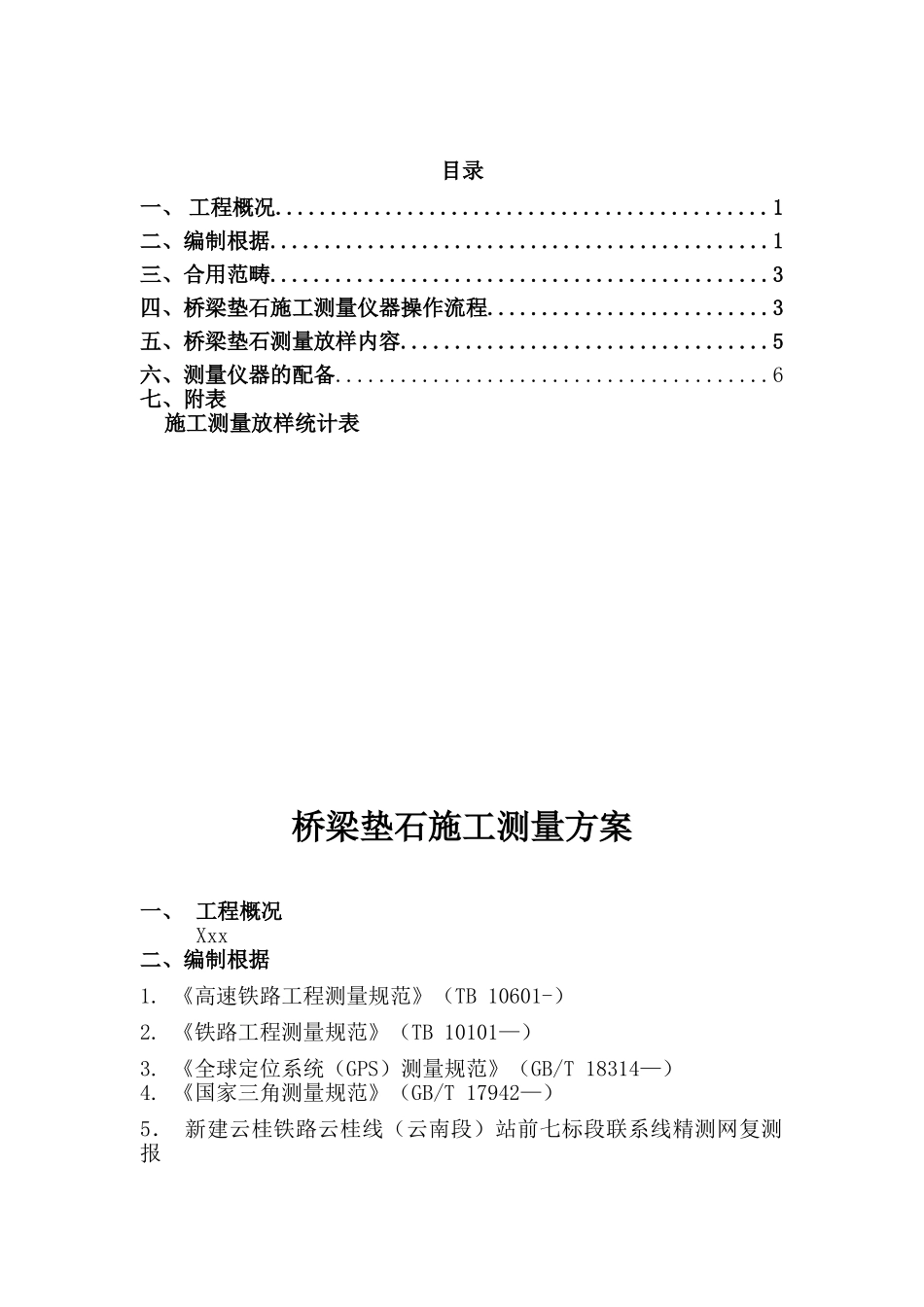

目录一、 工程概况.............................................1二、编制根据..............................................1三、合用范畴..............................................3四、桥梁垫石施工测量仪器操作流程..........................3五、桥梁垫石测量放样内容..................................5六、测量仪器的配备........................................6七、附表 施工测量放样统计表桥梁垫石施工测量方案一、 工程概况Xxx二、编制根据1. 《高速铁路工程测量规范》（TB 10601-）2. 《铁路工程测量规范》（TB 10101—）3. 《全球定位系统（GPS）测量规范》（GB/T 18314—）4. 《国家三角测量规范》（GB/T 17942—）5． 新建云桂铁路云桂线（云南段）站前七标段联系线精测网复测报 告3. 新建云桂铁路（云南段）站前 xxx 桥梁设计施工图。三、合用范畴合用于云桂铁路（云南段）站前 xxx 内全部桥梁的施工测量。四、桥梁垫石施工测量仪器操作流程 桥梁工程重要采用 LaikaTS02 全站仪施测平面控制办法1. 全站仪极坐标法测量操作流程1) 在控制点上架设全站仪并对中整平，初始化后检查仪器设立气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视定向。定向后进入测量模式，测量出后视点的坐标和高程并与已知数据检核。测量无误，方可进行施工测量。否则，重复以上环节，直至符合限差规定（如果碰到高温、阳光直射，需要给仪器打伞）。2) 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。运用仪器本身计算功效进行计算时，统计员也应进行对应的核对以检核输入数据的对的性。3) 在各待定测站点上架设脚架和棱镜，量取、统计并输入棱镜高，测量、统计待定点的坐标和高程。以上环节为测站点的测量。4) 在测站点上安置全站仪，照准另一置镜点检查坐标和高程。5) 观察员在全站仪内输入放样点的坐标，特别输入后重新核对坐标无误。6) 观察员旋转仪器至目的方向，指挥前视人员移动棱镜至仪器视线方向上，测量平距。7) 根据仪器所显示的距离（+迈进-后退），指挥司镜员在视线上迈进或后退。8) 重复过程 7，直达成到目的位置。9) 检查仪器的水平角值，棱镜气泡严格居中（必要时架设三脚架），再测量一次，若 ΔD 不大于限差规定，则可精确标定点位。10) 测量并统计现场放样点的坐标和高程，...
