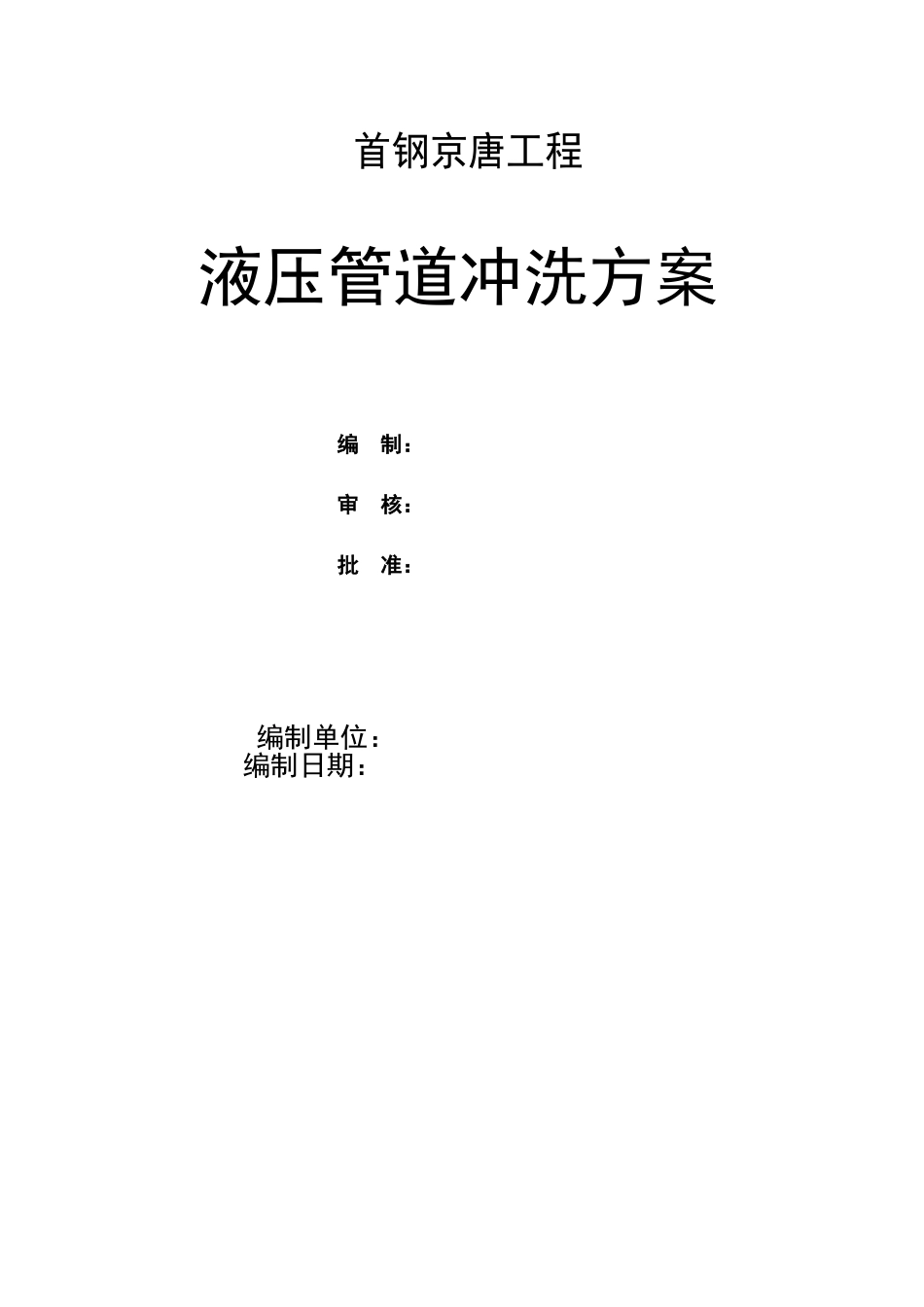

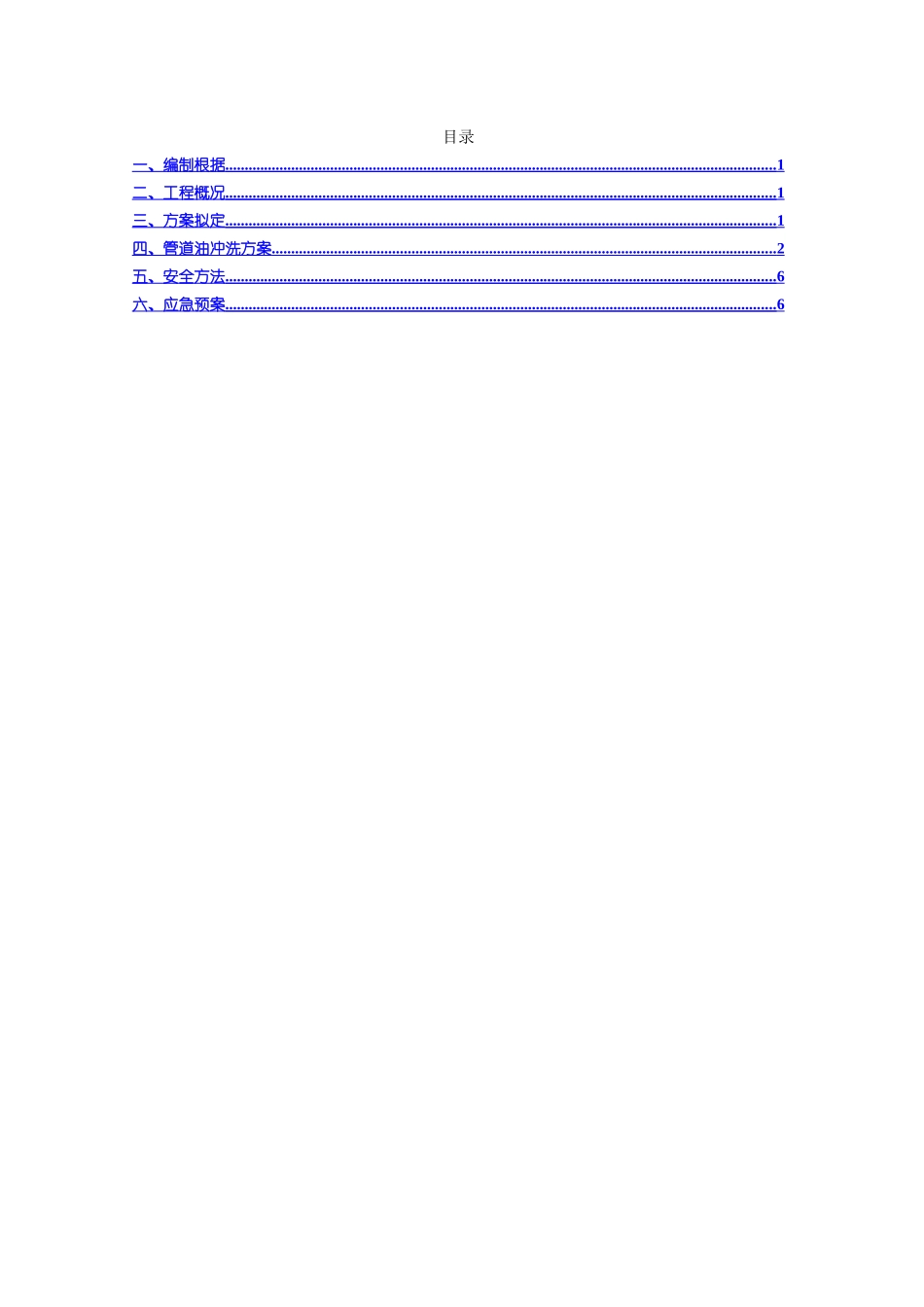

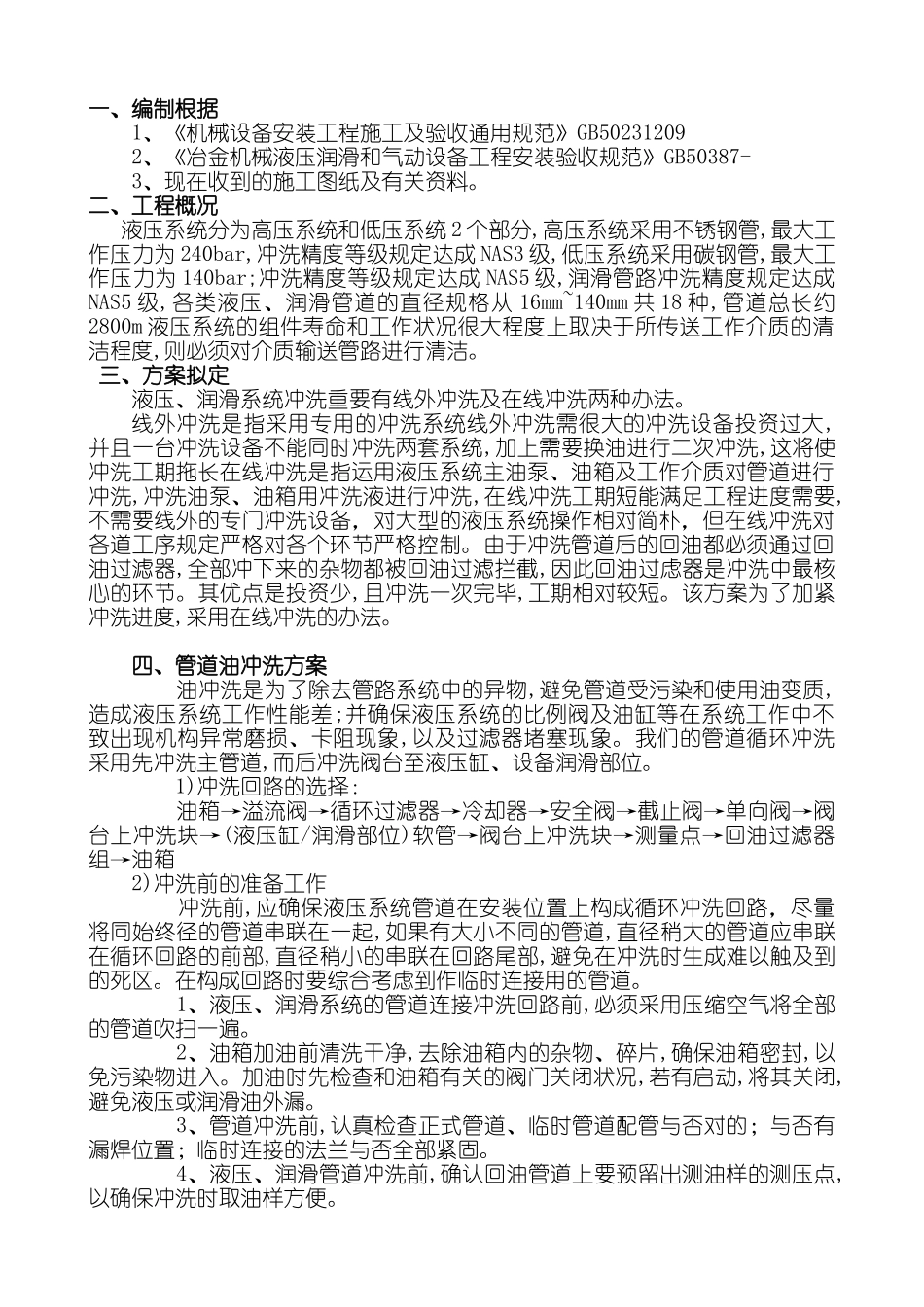

首钢京唐工程液压管道冲洗方案 编 制：审 核：批 准：编制单位： 编制日期：目录一、编制根据 .............................................................................................................................................. 1 二、工程概况 .............................................................................................................................................. 1 三、方案拟定 .............................................................................................................................................. 1 四、管道油冲洗方案 .................................................................................................................................. 2 五、安全方法 .............................................................................................................................................. 6 六、应急预案 .............................................................................................................................................. 6 一、编制根据 1、《机械设备安装工程施工及验收通用规范》GB50231209 2、《冶金机械液压润滑和气动设备工程安装验收规范》GB50387-3、现在收到的施工图纸及有关资料。二、工程概况 液压系统分为高压系统和低压系统 2 个部分,高压系统采用不锈钢管,最大工作压力为 240bar,冲洗精度等级规定达成 NAS3 级,低压系统采用碳钢管,最大工作压力为 140bar;冲洗精度等级规定达成 NAS5 级,润滑管路冲洗精度规定达成NAS5 级,各类液压、润滑管道的直径规格从 16mm~140mm 共 18 种,管道总长约2800m 液压系统的组件寿命和工作状况很大程度上取决于所传送工作介质的清洁程度,则必须对介质输送管路进行清洁。 三、方案拟定 液压、润滑系统冲洗重要有线外冲洗及在线冲洗两种办法。线外冲洗是指采用专用的冲洗系统线外冲洗需很大的冲洗设备投资过大,并且一台冲洗设备不能同时冲洗两套系统,加上需要换油进行二次冲洗,这将使冲洗工期拖长在线冲洗是指运用液压系统主油泵、油箱及工作介质对管道进行冲洗,冲洗油泵、油箱用冲洗液进行冲洗,在线冲洗工期短能满足工程进度需要,不需要线外的专门冲洗设备，对大型的液压系统操作相对简朴，...
