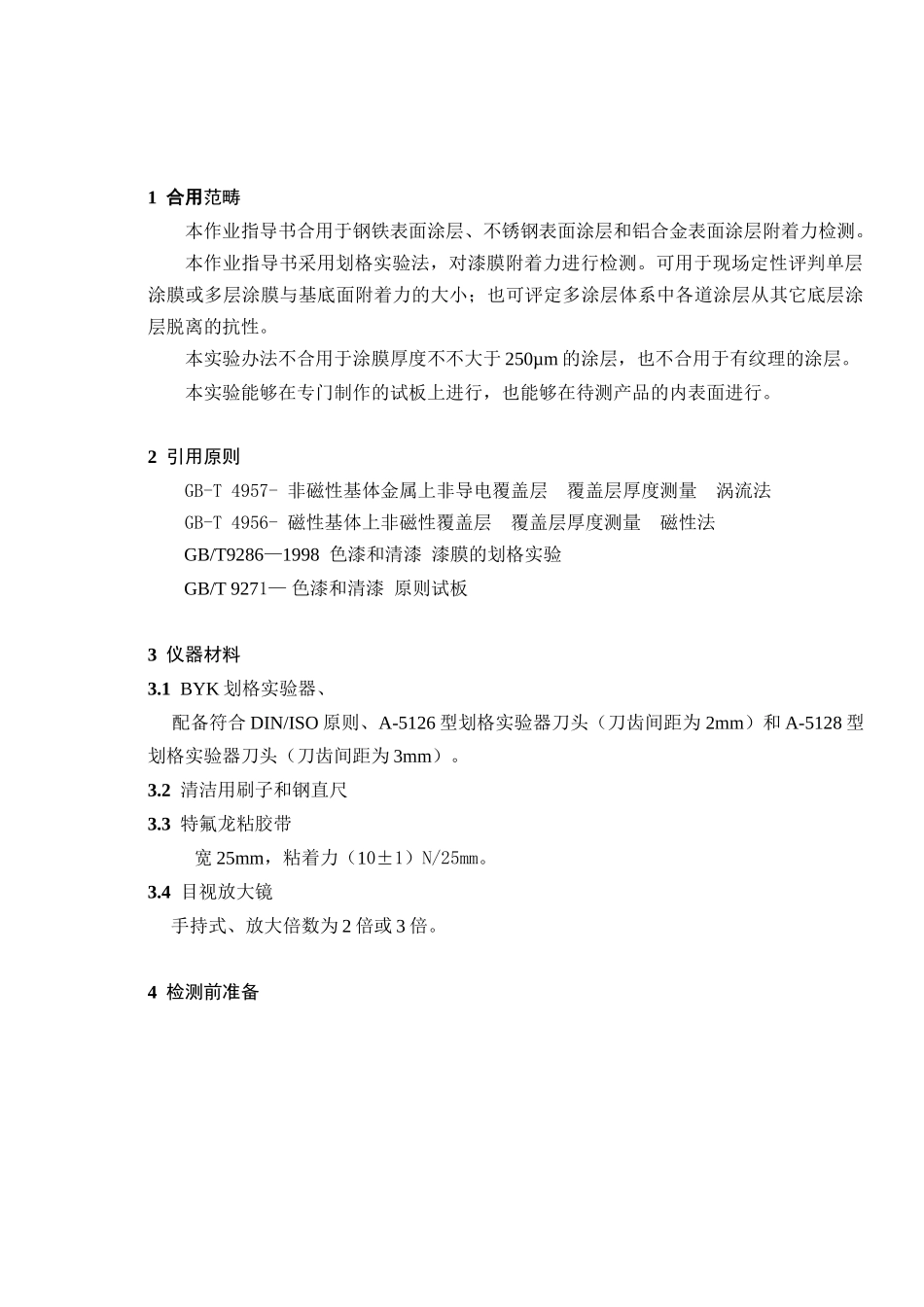

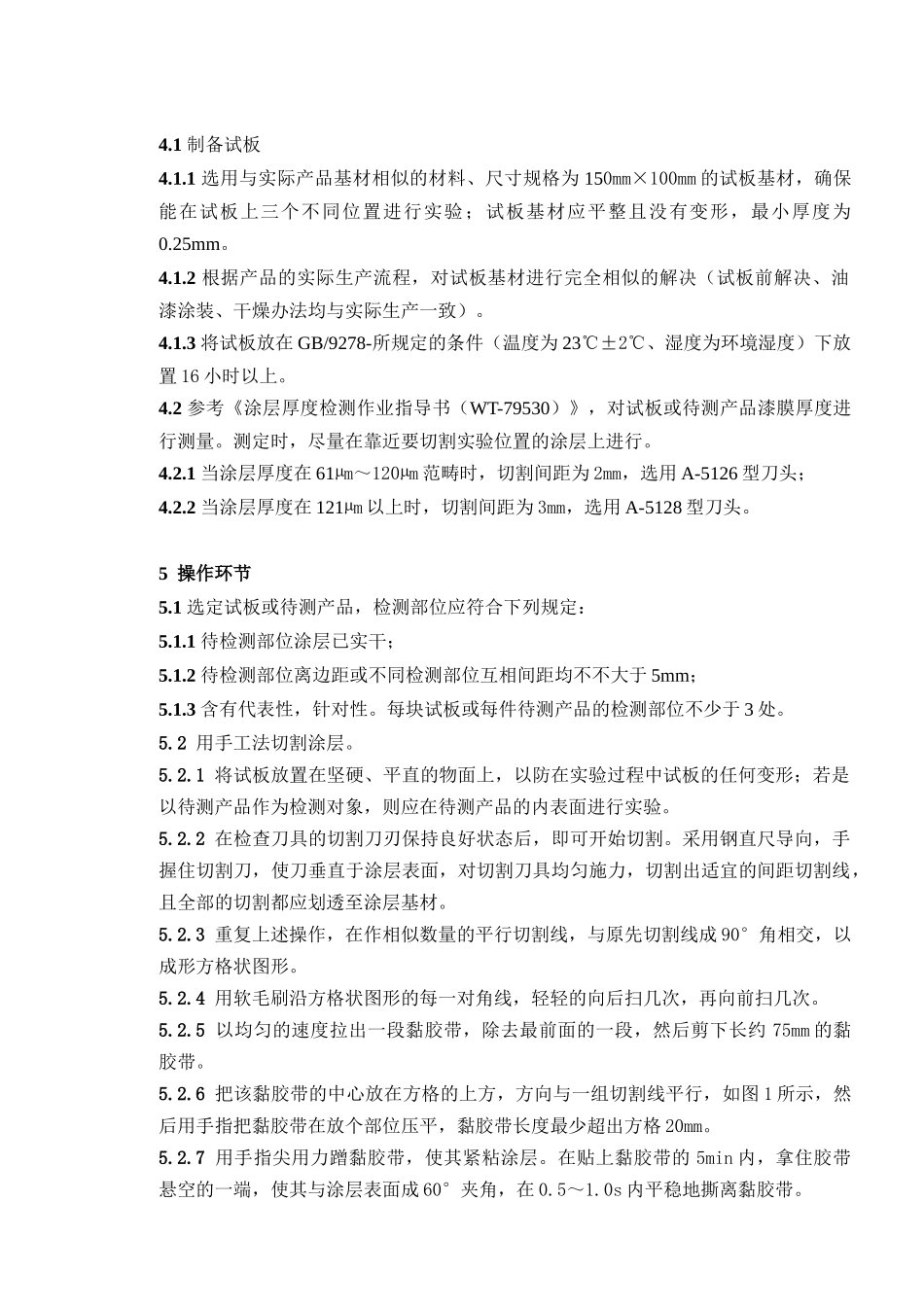

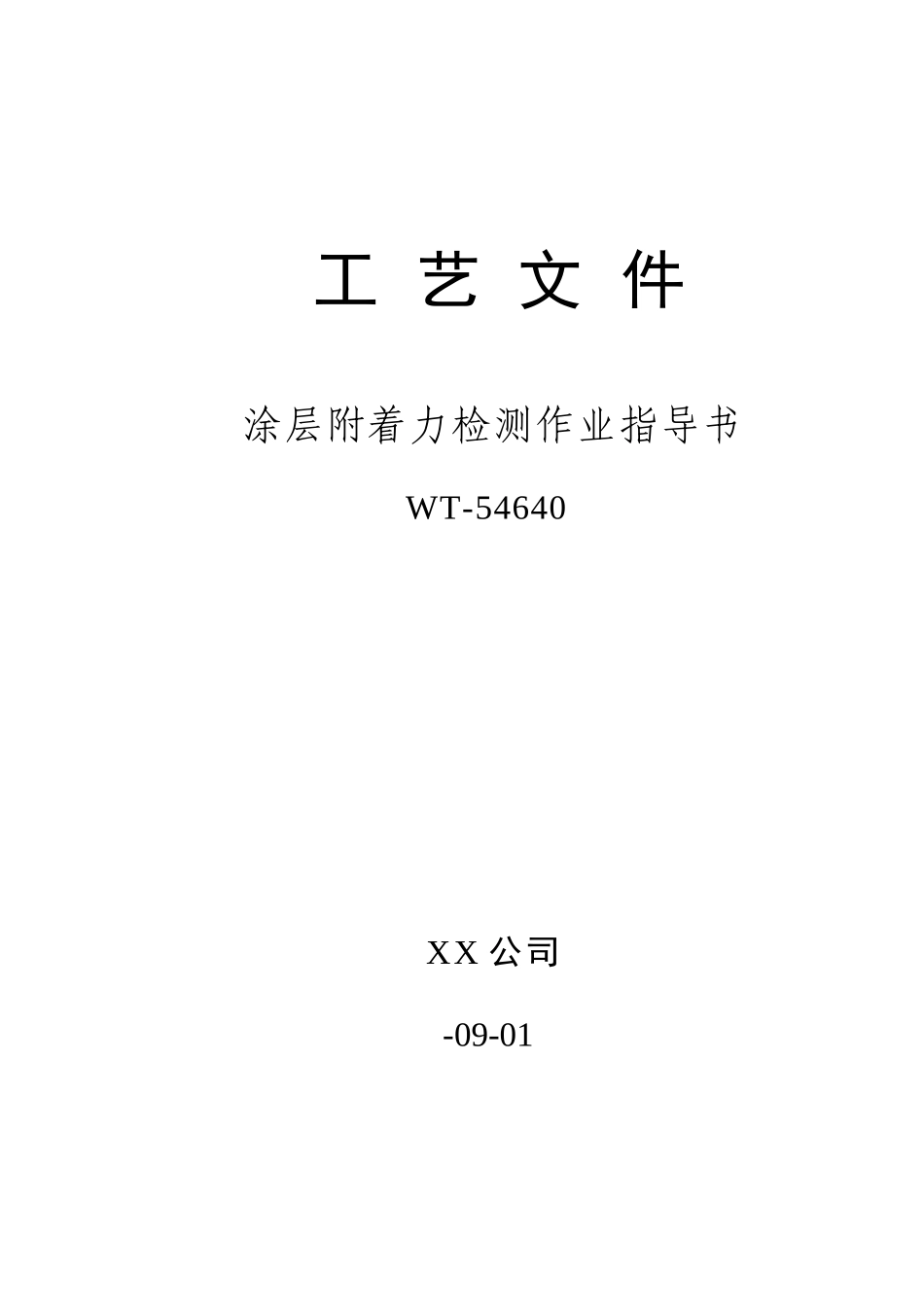

工 艺 文 件 涂层附着力检测作业指导书 WT-54640 XX 公司 -09-01 1 合用范畴本作业指导书合用于钢铁表面涂层、不锈钢表面涂层和铝合金表面涂层附着力检测。本作业指导书采用划格实验法，对漆膜附着力进行检测。可用于现场定性评判单层涂膜或多层涂膜与基底面附着力的大小；也可评定多涂层体系中各道涂层从其它底层涂层脱离的抗性。本实验办法不合用于涂膜厚度不不大于 250µm 的涂层，也不合用于有纹理的涂层。本实验能够在专门制作的试板上进行，也能够在待测产品的内表面进行。2 引用原则GB-T 4957- 非磁性基体金属上非导电覆盖层 覆盖层厚度测量 涡流法GB-T 4956- 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法GB/T9286—1998 色漆和清漆 漆膜的划格实验GB/T 9271— 色漆和清漆 原则试板3 仪器材料3.1 BYK 划格实验器、 配备符合 DIN/ISO 原则、A-5126 型划格实验器刀头（刀齿间距为 2mm）和 A-5128 型划格实验器刀头（刀齿间距为 3mm）。3.2 清洁用刷子和钢直尺3.3 特氟龙粘胶带宽 25mm，粘着力（10±1）N/25mm。3.4 目视放大镜 手持式、放大倍数为 2 倍或 3 倍。4 检测前准备4.1 制备试板4.1.1 选用与实际产品基材相似的材料、尺寸规格为 150mm×100mm 的试板基材，确保能在试板上三个不同位置进行实验；试板基材应平整且没有变形，最小厚度为0.25mm。4.1.2 根据产品的实际生产流程，对试板基材进行完全相似的解决（试板前解决、油漆涂装、干燥办法均与实际生产一致）。4.1.3 将试板放在 GB/9278-所规定的条件（温度为 23℃±2℃、湿度为环境湿度）下放置 16 小时以上。4.2 参考《涂层厚度检测作业指导书（WT-79530）》，对试板或待测产品漆膜厚度进行测量。测定时，尽量在靠近要切割实验位置的涂层上进行。4.2.1 当涂层厚度在 61µm～120µm 范畴时，切割间距为 2mm，选用 A-5126 型刀头；4.2.2 当涂层厚度在 121µm 以上时，切割间距为 3mm，选用 A-5128 型刀头。5 操作环节5.1 选定试板或待测产品，检测部位应符合下列规定：5.1.1 待检测部位涂层已实干；5.1.2 待检测部位离边距或不同检测部位互相间距均不不大于 5mm；5.1.3 含有代表性，针对性。每块试板或每件待测产品的检测部位不少于 3 处。5.2 用手工法切割涂层。5.2.1 将试板放置在坚硬、平直的物面上，以防在实验过程中试板的任何变形；若是以待测产品作为检测对象，则应在待测产品的内表面进行...
