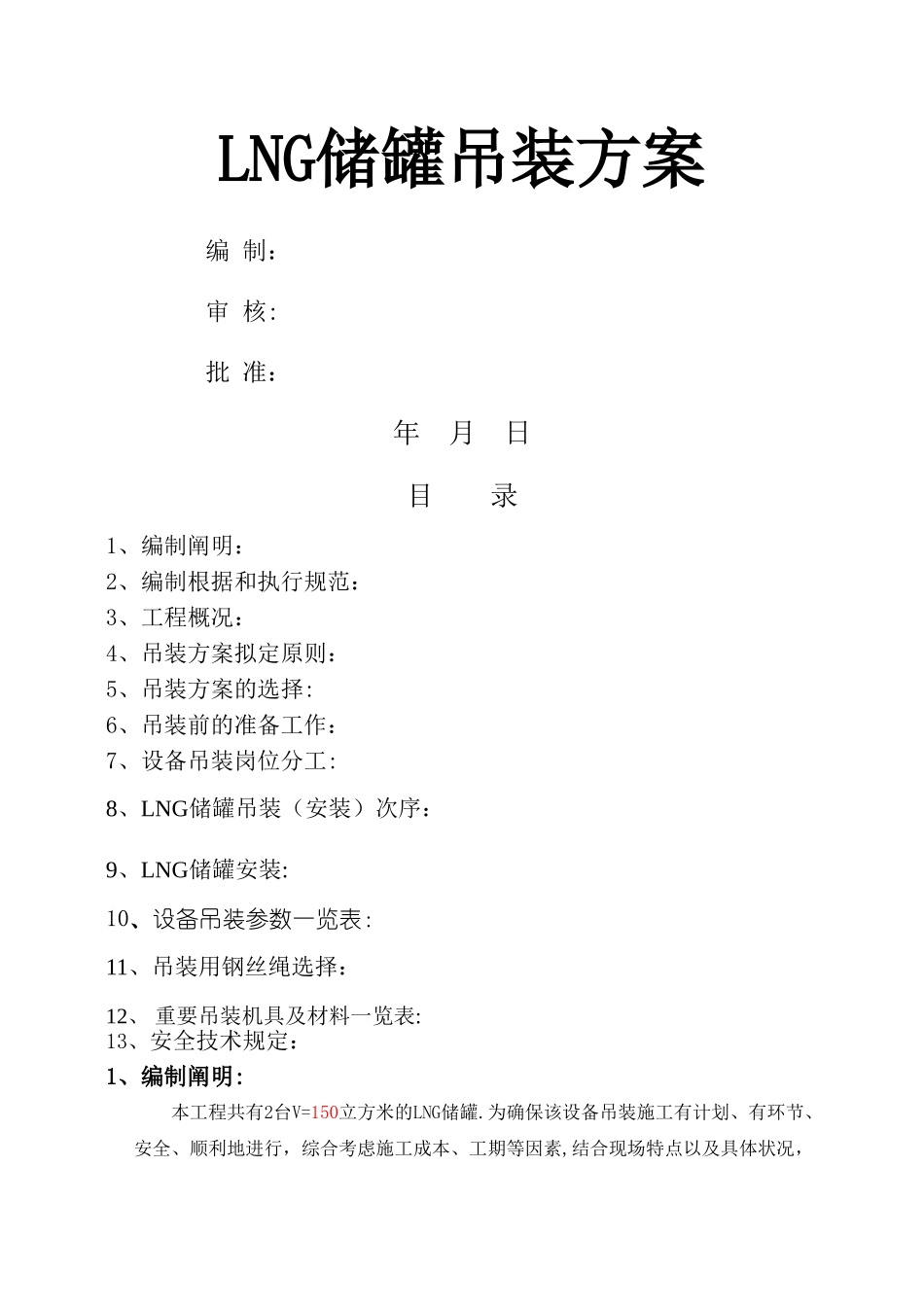

LNG储罐吊装方案编 制：审 核:批 准：年 月 日目 录1、编制阐明：2、编制根据和执行规范：3、工程概况：4、吊装方案拟定原则：5、吊装方案的选择:6、吊装前的准备工作：7、设备吊装岗位分工:8、LNG储罐吊装（安装）次序：9、LNG储罐安装:10、设备吊装参数一览表：11、吊装用钢丝绳选择：12、 重要吊装机具及材料一览表:13、安全技术规定：1、编制阐明:本工程共有2台V=150立方米的LNG储罐.为确保该设备吊装施工有计划、有环节、安全、顺利地进行，综合考虑施工成本、工期等因素,结合现场特点以及具体状况，特编制本方案.1.1、本方案涉及的设备参数根据1.2、吊装平面布置按照平面布置图编制。1.3、方案中所列的全部吊车的额定负荷涉及吊车吊钩重量、吊车跑绳以及吊装设备用的绳索具重量，因此允许吊装设备的重量应当为吊车的额定负荷减去三者后剩余的部分。1.4、设备重量为储罐全部组件的重量，并作为起重机（或吊车)工况选用的根据。2、编制根据和执行规范:2.1、储罐设计规格、尺寸、重量及特殊规定.2。2、《大型设备吊装工程施工工艺原则》 SH/T3515-2。3、《化工工程建设起重施工规范》 SH/T35362.4、《石油化工施工安全技术规程》 SH35052.5、《起重机械安全规程》 GB60673、工程概况:本工程为*＊门站及LNG应急储配站工程（安装部分）。LNG总储存量为600m³(4*150 m³），气化能力0。9*104 m³/h门站设计规模为0m³/h。4、吊装方案拟定原则：4.1、安全可靠、稳妥可行、经济合理。4.2、根据本工程的具体状况选用吊车进行设备吊装。4.4、充足运用我司现有吊装技术水平和成熟的吊装经验，制订切实可行的设备吊装方案。4.5、满足总体施工布署,并尽量避免对有关工程的影响,减少对区域内平面的影响并不对周边生产装置和生产设施产生影响.5、吊装方案的选择:5.1、按照上述原则，拟定一台吊车(即主吊车）吊设备头部，一台吊车（即溜尾吊车）抬尾部，主吊车提高设备头部，溜尾吊车辅助将设备尾部抬离地面,并随着主吊的起升将设备尾部向主吊的位置递送，直至设备呈垂直状态，再由主吊车将设备吊装就位。根据工程现场具体状况，现只有100t吊车,主吊选用100t汽车吊,辅助溜尾吊车采用50t汽车吊。5。2、有关设备吊点的规定：立式设备均规定焊接吊耳作为吊装的吊点。设备吊耳在设备的头部，设备制造厂已按规定将设备吊耳焊接好。5.3、溜尾吊车设备吊点采用捆绑设备做吊装吊耳。5。4、吊车站位规定:施工吊装现场内车辆行走地面、吊车支车处地面必须...
