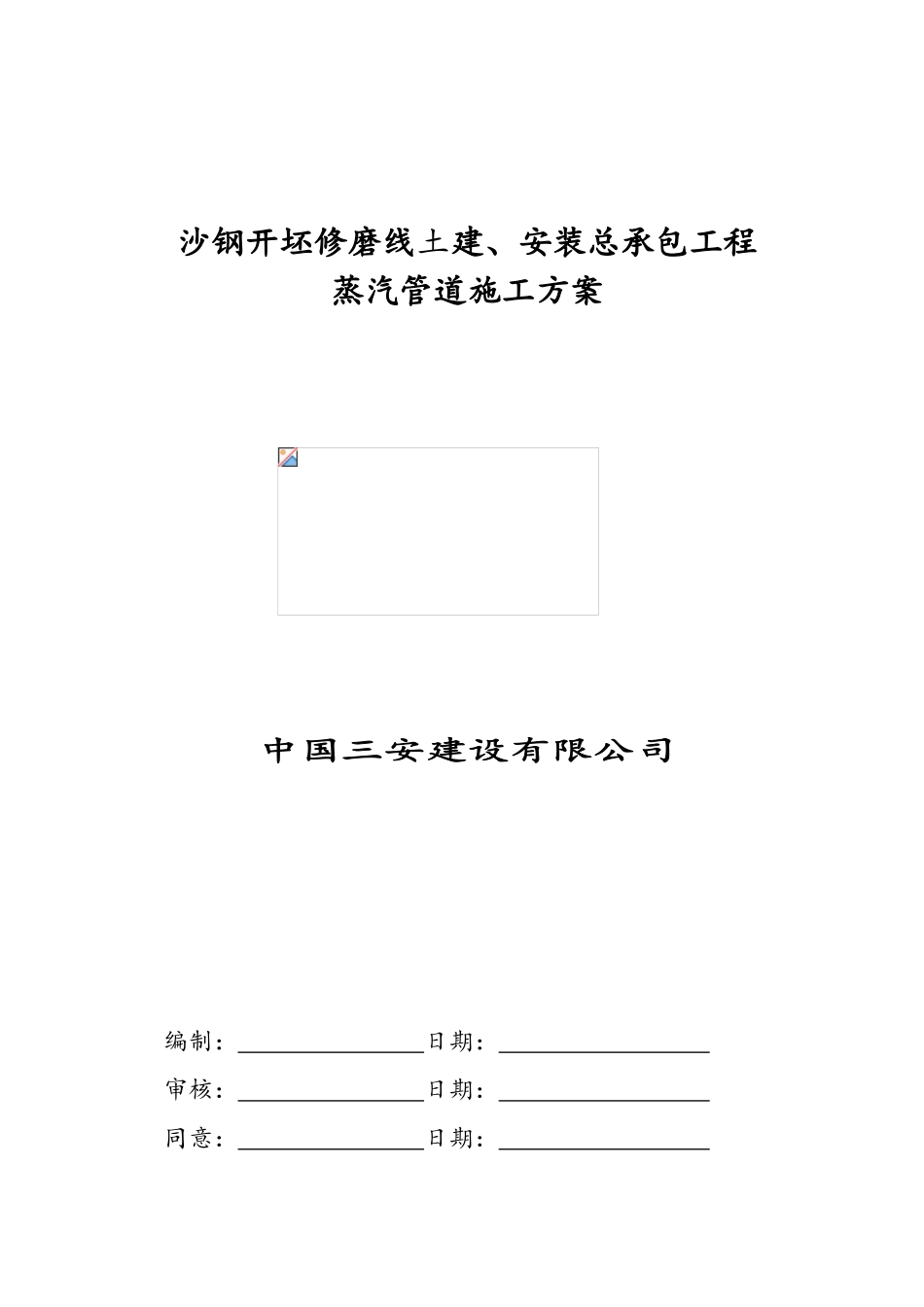

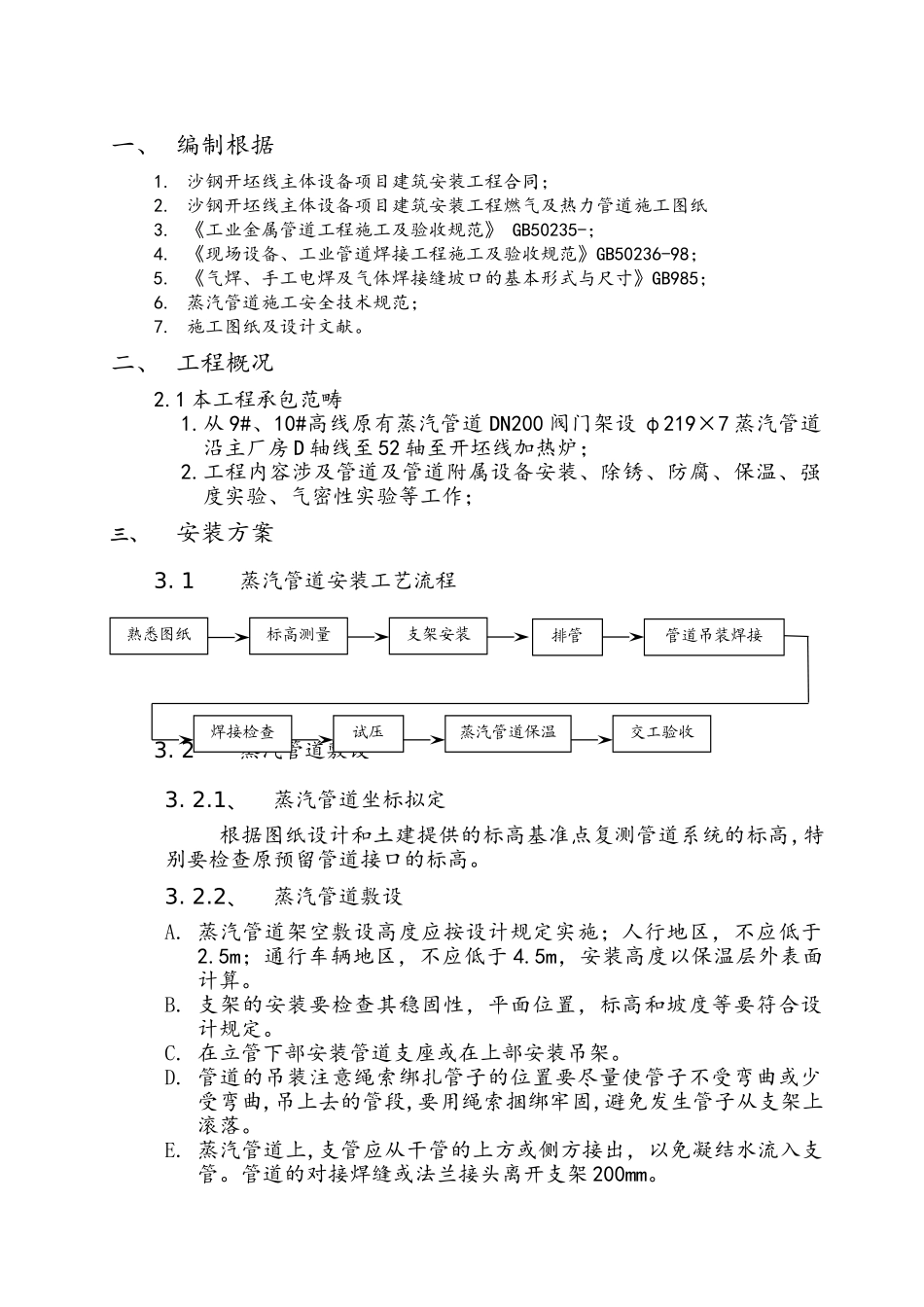

沙钢开坯修磨线土建、安装总承包工程蒸汽管道施工方案中国三安建设有限公司编制： 日期： 审核： 日期： 同意： 日期： 一、 编制根据1. 沙钢开坯线主体设备项目建筑安装工程合同；2. 沙钢开坯线主体设备项目建筑安装工程燃气及热力管道施工图纸3. 《工业金属管道工程施工及验收规范》 GB50235-；4. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；5. 《气焊、手工电焊及气体焊接缝坡口的基本形式与尺寸》GB985；6. 蒸汽管道施工安全技术规范；7. 施工图纸及设计文献。二、 工程概况2.1 本工程承包范畴1.从 9#、10#高线原有蒸汽管道 DN200 阀门架设 φ219×7 蒸汽管道沿主厂房 D 轴线至 52 轴至开坯线加热炉；2.工程内容涉及管道及管道附属设备安装、除锈、防腐、保温、强度实验、气密性实验等工作；三、安装方案3. 1 蒸汽管道安装工艺流程3. 2 蒸汽管道敷设3. 2.1、蒸汽管道坐标拟定根据图纸设计和土建提供的标高基准点复测管道系统的标高,特别要检查原预留管道接口的标高。3. 2.2、蒸汽管道敷设A. 蒸汽管道架空敷设高度应按设计规定实施；人行地区，不应低于2.5m；通行车辆地区，不应低于 4.5m，安装高度以保温层外表面计算。B. 支架的安装要检查其稳固性，平面位置，标高和坡度等要符合设计规定。C. 在立管下部安装管道支座或在上部安装吊架。D. 管道的吊装注意绳索绑扎管子的位置要尽量使管子不受弯曲或少受弯曲,吊上去的管段,要用绳索捆绑牢固,避免发生管子从支架上滚落。E. 蒸汽管道上,支管应从干管的上方或侧方接出，以免凝结水流入支管。管道的对接焊缝或法兰接头离开支架 200mm。熟悉图纸标高测量支架安装排管管道吊装焊接试压交工验收蒸汽管道保温焊接检查3. 3 阀门、赔偿器安装3. 3.1、阀门安装蒸汽管道上的阀门安装前均要按规范规定试压合格,成排安装的管件阀门,在同始终线上间距偏差不得超出 5mm,水平管段上的阀门，手轮应向上安装。3. 3.2、赔偿器安装本工程中赔偿器是通过设计的来回弯来对管道的热伸缩进行赔偿,安装时赔偿器一侧应设立固定支架,固定支架必须安装牢固,确保管子不能移动。两个固定支架中间应设立导向支架,以确保使管子沿着规定的方向作自由伸缩。支架上应安装托架,以确保支架中心与托架中心一致，避免管道热胀后偏移。3. 4 蒸汽管道的焊接及检查3. 4.1、管子、管件的坡口形式和尺寸应当符合设计文献规定，当设计文献无规定时，可根据《工业金属管道工程施...
