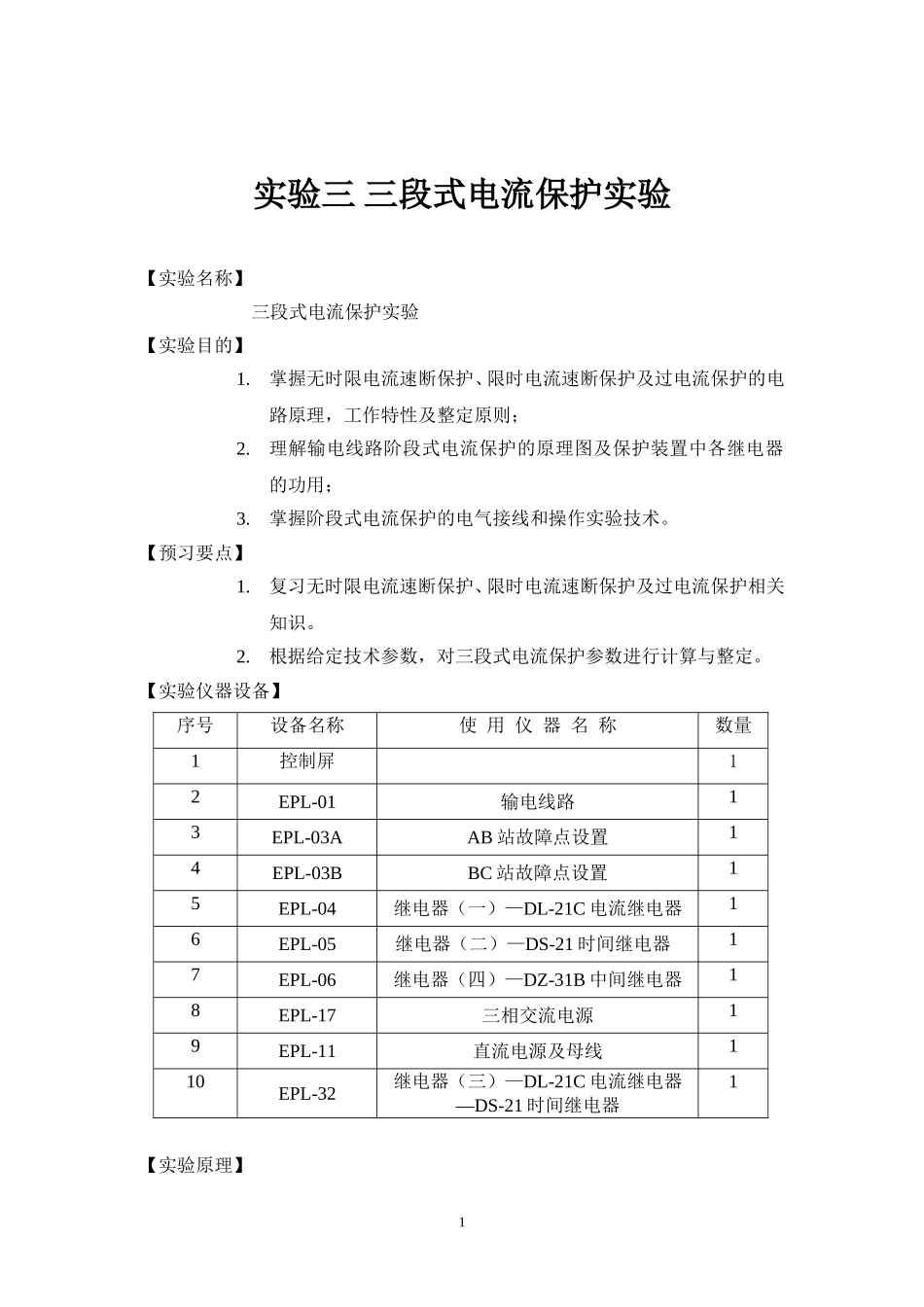

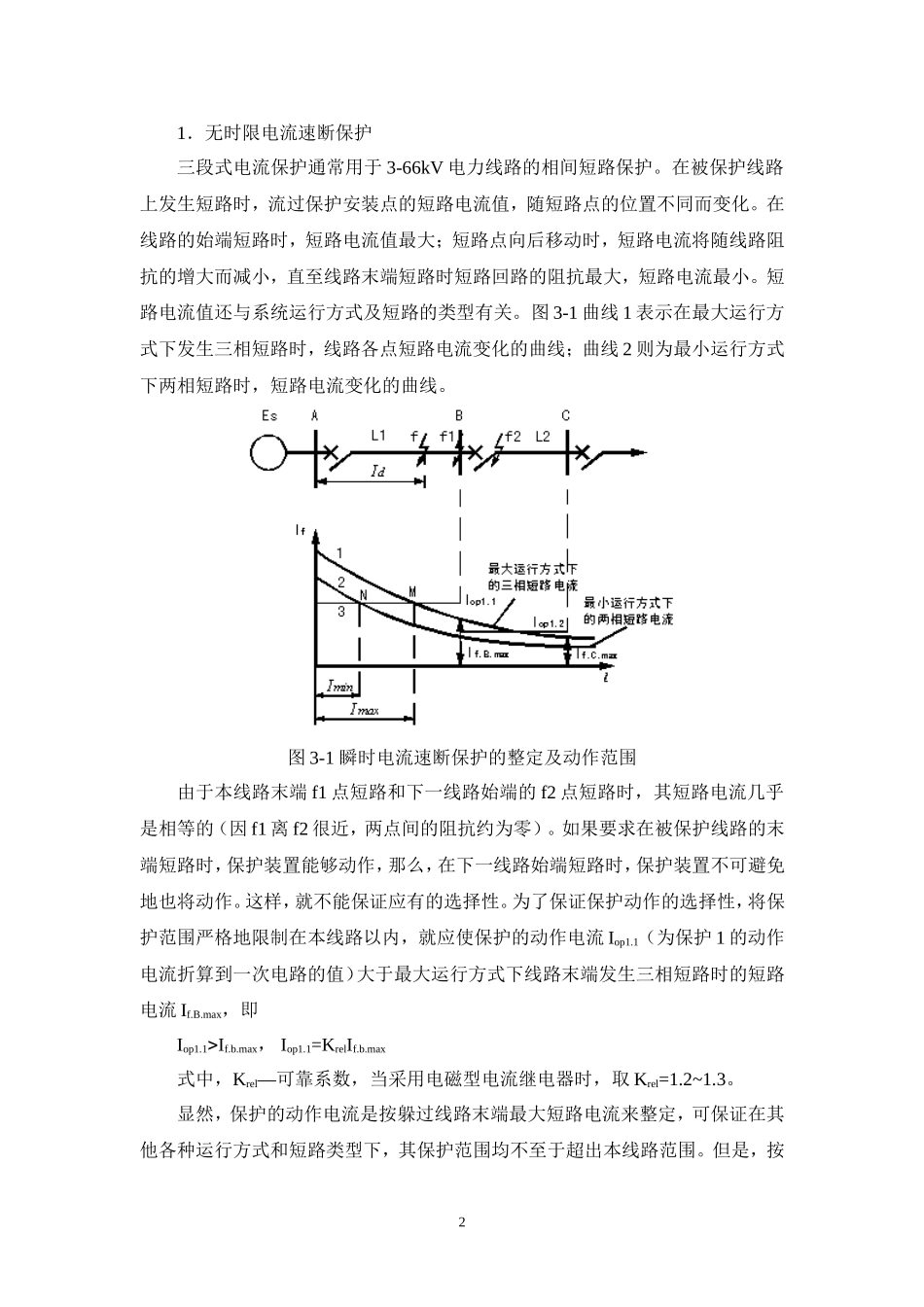

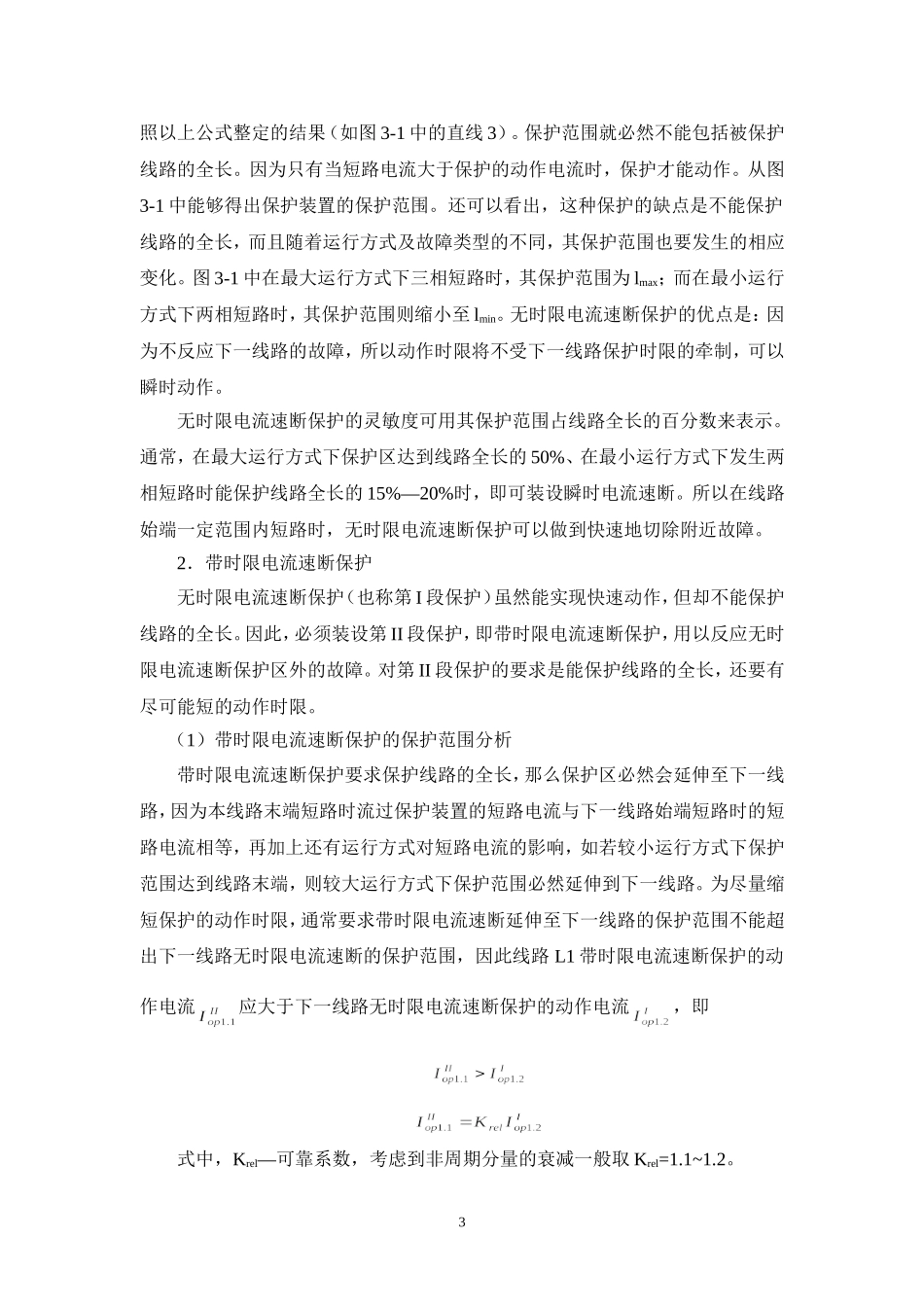

实验三 三段式电流保护实验【实验名称】三段式电流保护实验【实验目的】1.掌握无时限电流速断保护、限时电流速断保护及过电流保护的电路原理，工作特性及整定原则；2.理解输电线路阶段式电流保护的原理图及保护装置中各继电器的功用；3.掌握阶段式电流保护的电气接线和操作实验技术。【预习要点】1.复习无时限电流速断保护、限时电流速断保护及过电流保护相关知识。2.根据给定技术参数，对三段式电流保护参数进行计算与整定。【实验仪器设备】序号设备名称使 用 仪 器 名 称数量1控制屏12EPL-01输电线路13EPL-03AAB 站故障点设置14EPL-03BBC 站故障点设置15EPL-04继电器（一）—DL-21C 电流继电器16EPL-05继电器（二）—DS-21 时间继电器17EPL-06继电器（四）—DZ-31B 中间继电器18EPL-17三相交流电源19EPL-11直流电源及母线110EPL-32继电器（三）—DL-21C 电流继电器—DS-21 时间继电器1【实验原理】11．无时限电流速断保护三段式电流保护通常用于 3-66kV 电力线路的相间短路保护。在被保护线路上发生短路时，流过保护安装点的短路电流值，随短路点的位置不同而变化。在线路的始端短路时，短路电流值最大；短路点向后移动时，短路电流将随线路阻抗的增大而减小，直至线路末端短路时短路回路的阻抗最大，短路电流最小。短路电流值还与系统运行方式及短路的类型有关。图 3-1 曲线 1 表示在最大运行方式下发生三相短路时，线路各点短路电流变化的曲线；曲线 2 则为最小运行方式下两相短路时，短路电流变化的曲线。图 3-1 瞬时电流速断保护的整定及动作范围由于本线路末端 f1 点短路和下一线路始端的 f2 点短路时，其短路电流几乎是相等的（因 f1 离 f2 很近，两点间的阻抗约为零）。如果要求在被保护线路的末端短路时，保护装置能够动作，那么，在下一线路始端短路时，保护装置不可避免地也将动作。这样，就不能保证应有的选择性。为了保证保护动作的选择性，将保护范围严格地限制在本线路以内，就应使保护的动作电流 Iop1.1（为保护 1 的动作电流折算到一次电路的值）大于最大运行方式下线路末端发生三相短路时的短路电流 If.B.max，即Iop1.1If.b.max， Iop1.1=KrelIf.b.max式中，Krel—可靠系数，当采用电磁型电流继电器时，取 Krel=1.2~1.3。显然，保护的动作电流是按躲过线路末端最大短路电流来整定，可保证在其他各种运行方式和短路类型下，其保护范围均不至于超出本线路范围。但是，按2照以上公式整定...
